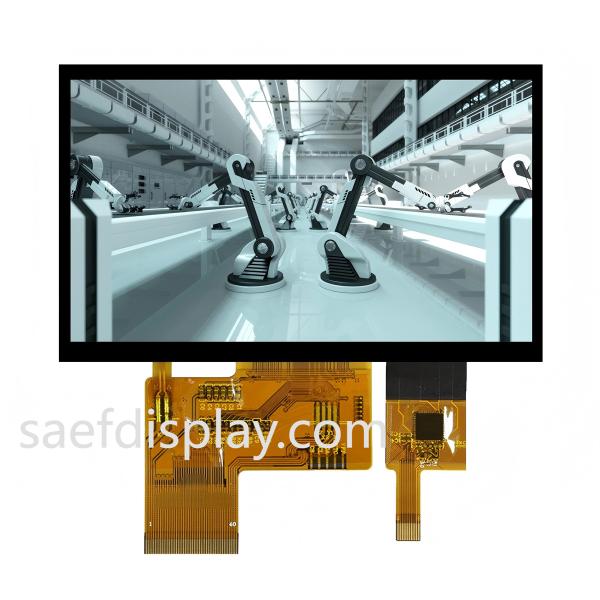

4.3インチ 1000nit IPS TFT LCD (静電容量方式タッチ)
4.3インチ 1000nit IPS TFT LCD (静電容量方式タッチ)
4.3インチ 1000nit IPS TFT LCD (静電容量方式タッチ)
4.3インチ 1000nit IPS TFT LCD (静電容量方式タッチ)
4.3インチ 1000nit IPS TFT LCD (静電容量方式タッチ)
4.3インチ 1000nit IPS TFT LCD (静電容量方式タッチ)
仕様
型番 :
SFTO430HD-7338A-CT
産地 :
シェンゼン / 中国
最低注文量 :
3個（サンプル注文の場合は応相談）
支払条件 :
T/T 50% 頭金、50% 出荷前払い
供給能力 :
月間300万ユニット
配達時間 :
注文確認後1～5週間
パッケージの詳細 :
輸出用紙箱
画面のサイズ :
4.3インチ (480 × 272)
ディスプレイの明るさ :
1000 cd/m²（太陽光下でも見やすい）
パネルの技術 :
IPS (機内切換)
色深さ :
16.7百万色
コントラスト比 :
10001 (典型的な)
視野角 :
85° 全方向 (CR≥10)
タッチ技術 :
I2C容量 (G+G構造)
作業温度 :
-35°Cから+85°C (工業用)
インターフェース :
RGB 24 ビット パラレル
ドライバーIC :
ST7283 (RAMのないアーキテクチャー)
バックライト :
16LED エッジライト (4×4シリーズ)
準拠性 :
RoHS/REACH,ハロゲンフリー
ESD 保護 :
±8kV 空気 / ±4kV 接触 (IEC 61000-4-2)
特別な機能 :
グローブ/ウェットタッチ対応、IP65 オプション
記述



極端な環境のための1000nit 高明度のIPSディスプレイ



SFTO430HD-7338A-CTは,1000nit IPS パネルと工業級容量タッチを組み合わせて,米国の屋外機器とドイツの工業用HMIのために日光で読み取れる性能を提供します.光学的な透明性と信頼性が交渉できないアプリケーションのために設計された:

  • -30°C 寒着:冷凍状態で即座に動作する (IEC 60068-2-1 による試験)
  • 手袋/濡れタッチ: FT5446コントローラーは湿度で2mmのタッチ精度をサポートします
  • 反光最適化: 6H硬化ガラス + ≤2%反射性



デザインの主要パラメータ (競争力差異化)

カテゴリー このモジュール 典型的な競争相手
亮度 1000 cd/m2 (持続) 600×800 cd/m2
温度範囲 -30°Cから+80°C -20°Cから+70°C
触覚感 0.5mm (グローブモード) 1.5mm+
エネルギー 効率 112mW (最大バックライト) 150~200mW
光学明晰度 85% 光伝達力 70~75%



ドイツ/アメリカ の エンジニア の 技術 的 な ポイント

1 光学的な卓越性

  • ピクセル・パーフェクト IPS: γ-修正 (ΔE<1.5) を含む0.198mmのピクセルピッチ

  • 均一性保証: 9 ゾーングリッド全体で > 80% の照明均一性

  • ゼロカラーシフト:CIE1931座標:ホワイト (0.307x,0.330y)

2 産業用 頑丈 な 建築0

  • 振動抵抗:幅1.5mm @55Hz (IEC 60068-2-6)

  • 化学的に硬化された表面:溶媒/消毒剤に耐える (DIN 58196)

  • 密封結合:OCA/OCRラミネーションは霧化防止

3 インターフェースの精度



  • ST7283 ドライバ: 外部 RAM のコストを排除する

  • シグナル完全性: CLK jitter <0.1T (40MHz動作)

  • 低騒音設計:DEN/HSYNC/VSYNCシールドルーティング



対象アプリケーション

市場 重要な使用事例 重要な価値
アメリカ合衆国 (屋外) 建設機器のディスプレイ 1000nit 太陽光で読み取れる
ドイツ (工業) 工場ロボットのHMI -30°C 冷たいスタート 手袋触り
医療 手持ちの外科モニター IP65 密封性,化学物質耐性
交通 鉄道制御パネル 55Hzの振動抵抗性



コンプライアンスと認証

▸ EU: EN 62368-1, RoHS/REACH, VDE 0805 (ドイツ)
▸ 米国:FCC 第 15B 部分,UL 60950-1
▸信頼性:120h熱サイクル (-35°C~85°C),ISTA 3A落下テスト



メカニカル次元

4.3インチ 1000nit IPS TFT LCD (静電容量方式タッチ)



製品情報



ポイント 仕様 ユニット
LCD サイズ 4. 3 インチ
パネルの種類 IPS

-
決議 480×RGB×272 ピクセル
表示モード 通常は黒

-
色数 16.7M

-
見る方向 すべて

-
NTSC 50%

-
コントラスト比 1000

-
照明度 1000 cd/m2
モジュールのサイズ 67.20 ((H) x105.5 ((V) x2.92 ((D) mm
パネルのアクティブエリア 95.04×5386 mm
ピクセルピッチ 0.198×0. オーケー198 mm
ピクセル配置 RGBストライプ
体重 TBD g
ドライバーIC ST7283

-
ドライバ IC RAM サイズ RAM が少ない ほんの少し
光源 1 6 LED チップ

-
インターフェース RGB 24BIT

-

動作温度

 -30~+80 °C
貯蔵温度 -35~+85 °C





CTP 仕様



カテゴリー パラメータ 仕様











一般的な

 構造 カバーグラス + ITOセンサーグラス (G+G)
カバー レンズ 強化 化学 的 に 強化 さ れ た
カバー レンズ 表面硬さ ≥6H (鉛筆の硬さ)
光伝播率 ≥85%
操作温度 -30°C~+80°C,RH ≤90%
貯蔵温度 -35°C ~ +85°C,RH ≤90%







電気

 インターフェース I2C
タッチIC FT5446
電源電圧 (VDD) 2.8V~3.3V
ホスト抵抗 (SDA/SCL) メインボードで設定可能



環境問題



運用条件

 霧/水面水/手袋で機能する



表面

属性

 表面インク 透明なタイプ
表面処理 カスタマイズ可能
LCD-TPラミネーション AIR,OCA,OCRの債権はオプションである
準拠性 物質 的 な 基準 RoHSとハロゲンフリーに準拠する





インターフェース・ピン定義



ピンナンバー シンボル

機能
1 LEDK バックライト カソード
2 LED_A バックライトアノード
3 GND 地面
4 VCC LCM用のアナログ電源 (2.8V)
5から12 R0-R7 データバス
13から20 G0-G7 データバス
21〜28 B0-B7 データバス
29 GND 地面
30 CLK RGB I/F でのピクセルクロック信号
31 DISP ディスプレイ
32 HSYNC 横軸同期 RGB I/F 信号
33 VSYNC 垂直同期 RGB I/F 信号
34 DEN RGB I/F DE モードでのデータ有効信号
35 NC
36 GND 地面
37 XR タッチパネルのピン
38 YD タッチパネルのピン
39 XL タッチパネルのピン
40 YU タッチパネルのピン





絶対最大格付け



ポイント シンボル 価値 ユニット コメント
アナログ電源の電圧 VDD -0.3~+46 V

-
ロジック入力電圧範囲 VIN -0.3 ~VDDI+03 V

-
ロジック出力電圧範囲 VO -0.3 ~VDDI+03 V

-





典型的な操作条件



ポイント シンボル ミン タイプする マックス ユニット
供給電圧 VDD 3.0 3.3 3.6 V
NVM電源電圧 VPP 7.4 7.5 7.6 V
入力高電圧 HIV 0.7*VDD

-

 VDD V
入力低電圧 VIL

DGND

-

 0.3*VDD V
出力 高電圧 VOH VDD-0 について4

-

 VDD V
出力 低電圧 VOL DGND

-

 DGND+04 V





オプティカル特性



ポイント シンボル 条件 ミン タイプする マックス ユニット





観る

角度範囲

 左 θL









CR10

 80 85

-

程度
そうだ θR 80 85

-
トップ θT 80 85

-
底部 θB 80 85

-

応答時間

トン+トフ

θ=Ф=0 ̊

-

   40

ms
コントラスト比

CR

θ=Ф=0 ̊

 800 1000

-

-
照明度 L について θ=Ф=0 ̊   1000

-

 cd/m2

色

染色性 (CIE1931)





ホワイト

 Wx

普通



θ=Ф=0 ̊

   0.307

-
ワイ   0.33





赤色

 Rx   0.608
レイ   0323





緑色

 Gx   0.317
ジ   0.549





青い

 Bx   0.145
による   0.138
統一性 UL θ=Ф=0 ̊

-

 80

-

 %





製品画像

4.3インチ 1000nit IPS TFT LCD (静電容量方式タッチ)

4.3インチ 1000nit IPS TFT LCD (静電容量方式タッチ)
