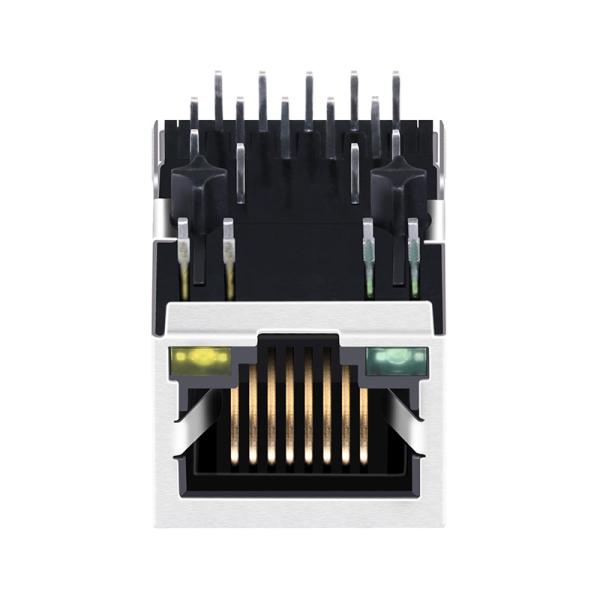

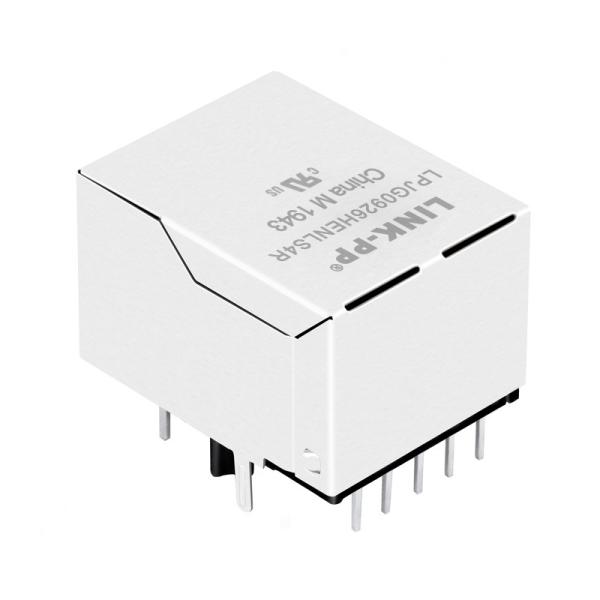

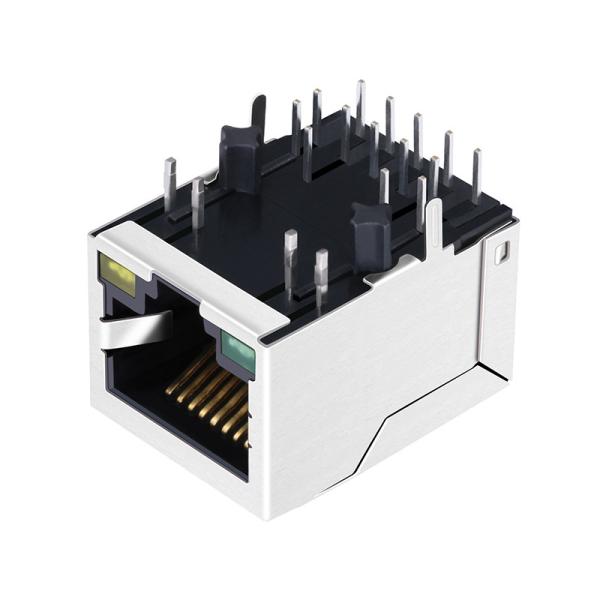

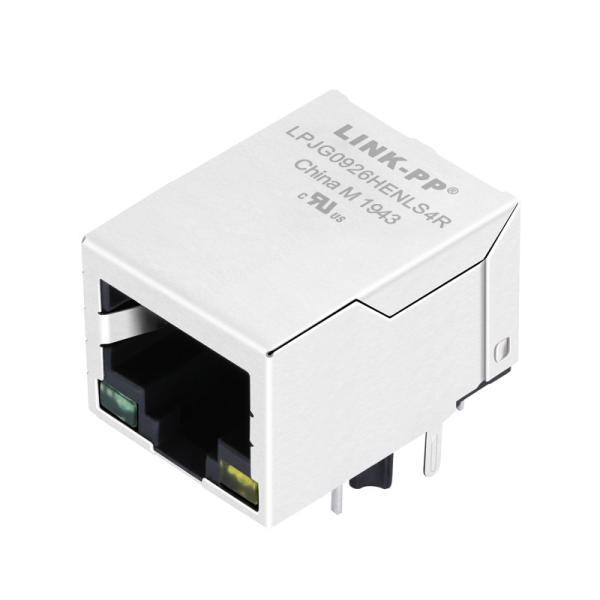

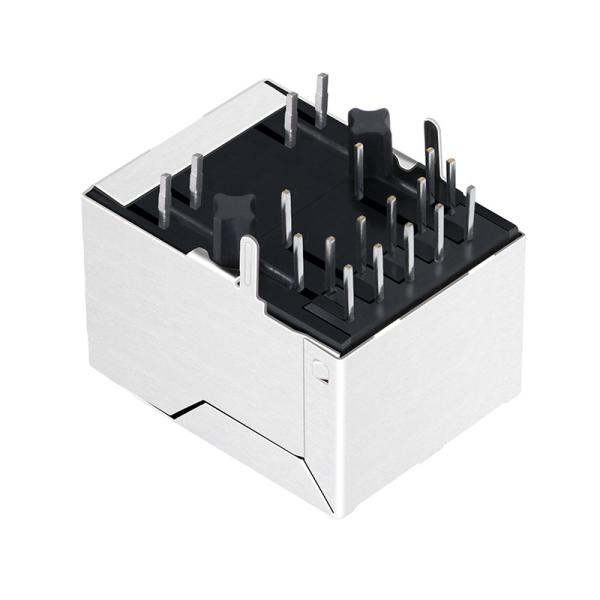

LPJG0926HENLS4R PoE+ RJ45 コンネクタ
LPJG0926HENLS4R PoE+ RJ45 コンネクタ
LPJG0926HENLS4R PoE+ RJ45 コンネクタ
LPJG0926HENLS4R PoE+ RJ45 コンネクタ
LPJG0926HENLS4R PoE+ RJ45 コンネクタ
LPJG0926HENLS4R PoE+ RJ45 コンネクタ
LPJG0926HENLS4R PoE+ RJ45 コンネクタ
LPJG0926HENLS4R PoE+ RJ45 コンネクタ
LPJG0926HENLS4R PoE+ RJ45 コンネクタ
LPJG0926HENLS4R PoE+ RJ45 コンネクタ
仕様
モデル番号 :
LPJG0926 ヘンルス4R
産地 :
中国
最低注文量 :
100個
支払条件 :
TT,NET30/60/90 日,ウェスタン・ユニオン
供給能力 :
週に10千枚
配達時間 :
約1〜2週間
パッケージの詳細 :
テープ
製品種類 :
RJ45 コンネクタ 1000 ベース T 統合磁石
港の数 :
1x1
ロック :
ダウン
取り付けタイプ :
スルーホール
ポウ :
PoE+ をサポートする
速度 :
10/100/1000の基盤T
EMIタブ :
持っていない
LED オプション :
緑/黄色
動作温度範囲 :
0°Cから70°C
長さ (インチ/mm) :
0.837/2125
幅 (インチ/mm) :
0.627/15.93
高さ (インチ/mm) :
0.524/13.30
記述

LINK-PP スルーホールリフローの説明：

LINK-PP RJ45 コネクタは、イーサネットインターフェースに優れた性能とEMIシールドを提供します。これらのRJ45イーサネットジャックは、PoE/PoE+の有無にかかわらず、最大10Gbの10/100/1000BaseTのパフォーマンス速度を提供します。1xNおよび2xNポート構成、および-40℃～+85℃の拡張動作温度範囲により、LINK-PP RJ45ジャックは産業用途に適しています。0926シリーズ統合マグネティックスRJ45は、ウェーブおよびリフローはんだ付け用のTHTピンを提供します。その中で、LPJG0926HENLS4Rはスルーホールリフロー技術を採用しています：

  • 1. 高融点と低吸湿性を備えた熱可塑性PA46+30%G.Fハウジング材料を使用;
  • 2. 最大リフロー温度250℃、5秒で、最適なはんだ付け性能を保証;
  • 3. PCB表面から2.40mmのピン長を延長したピンにより、LPJG0926HENLS4Rは最適なはんだ付け効果を保証します。
  • LINK-PPのLPJG0926HENLS4Rは、リフロー熱がはんだペーストを完全に溶融させないため、RJ45の外縁から1mm以上離れたはんだ接合部が正しくはんだ付けされないという問題を回避します；
  • 4. LPJG0926HENLS4Rは、高いスタンドオフにより、空気の流れが向上し、はんだペーストのための十分なスペースが確保されるため、同等のRJ45製品よりも高い機械的安定性も備えています;
  • 5. LINK-PPは、スルーホールリフロー（THR）はんだ付け用途に高粘度のはんだペーストを使用しています。

電気的仕様 @25℃：部品番号LPJG0926HENLS4R

ターン比（±5％）

Pri∶Sec = 1CT∶1CT

インダクタンス OCL

350uH MIN @100KHz/0.1V、8mA DCバイアス

120uH MIN @100KHz/0.1V、18mA DCバイアス

挿入損失

-1.0dB MAX @1-100MHz

-1.2dB MAX @100-125MHz

リターンロス

-16dB MIN @1-40MHz

-12dB MIN @40-60MHz

-10dB MIN @60-80MHz

-8dB MIN @80-100MHz

クロストーク

-30dB MIN @1-100MHz

コモンモード除去

720mA MAX @57VDC（連続）

DC電流/電圧定格 pseピン

720mA MAX @57VDC（連続）

絶縁 PHY SIDE から Line SIDE

1500Vrms

動作温度

0℃～70℃

注記

1. SOHO（ADSL

モデム）、LAN-on-Motherboard（LOM）、ハブ、スイッチなどのアプリケーションをサポートするように設計されています。

2. IEEE802.3at仕様に適合しています。

3. コネクタ材料：

ハウジング：熱可塑性PA46+30%G.F UL94V-0

コンタクト：リン青銅C5210R-EH 厚さ=0.35mm

ピン：真鍮C2680R-H 厚さ=0.35mm

シールド：SUS 304-1/2H 厚さ=0.2mm

コンタクトメッキ：金 6マイクロインチ以上（接触部）

4. 最大リフロー温度：250℃、5秒。

5. UL認証：ファイル番号 E484635。

IRリフロー：

予熱：

温度（Ta-Tb）：150-200℃

時間（t1-t2）：60-180秒

保持温度：217℃

時間（TL）：60-150秒

最大温度（Tp）：250（+0/-5℃）

最大時間（Tp）：5秒

平均速度：3℃/秒 最大

平均冷却速度：6℃/秒 最大

25℃から製品が炉から出るまで：最大6分

梱包：

梱包単位：100個/リール

LPJG0926HENLS4R PoE+ RJ45 コンネクタ

梱包方法：キャリアテープ

外箱単位：600個/6リール/箱

正味重量：4.5 kg

総重量：7 kg
