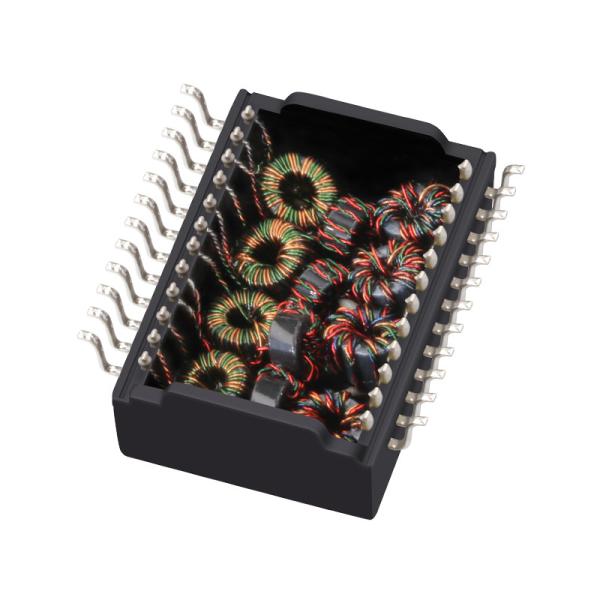

PT61020EL ギガビット 24ピンシングルポート SMT PoE ギガビットイーサネット トランスフォーマー
PT61020EL ギガビット 24ピンシングルポート SMT PoE ギガビットイーサネット トランスフォーマー
PT61020EL ギガビット 24ピンシングルポート SMT PoE ギガビットイーサネット トランスフォーマー
PT61020EL ギガビット 24ピンシングルポート SMT PoE ギガビットイーサネット トランスフォーマー
仕様
型式番号 :
LP5007NL
原産地 :
広東省、中国
MOQ :
400/2000/10K/25K
支払の言葉 :
TT、NET30/60/90幾日
供給の能力 :
3KK/Month
受渡し時間 :
標準的
包装の細部 :
T&R
原作 :
PT61020EL
等量 :
LP5007NL
スピード :
1000 ベース-T
トランスフォーマー型 :
隔離とデータインターフェース
温度 :
-40°C ~ 85°C
ファイル :
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S変数
記述

PT61020EL 24ピン ギガビットイーサネットトランス 電気的仕様 @ 25°C

仕様 値
インダクタンス 350 µH min @ 100 kHz, 0.2 V, 8 mA DCバイアス
漏れインダクタンス 0.50 µH max @ 100 kHz, 0.2 V
巻線間容量 25 pF typ @ 100 kHz, 0.2 V
DC抵抗 (DCR) 0.90 Ω max
挿入損失 -1.1 dB max (0.3–100 MHz)
リターンロス -18 dB min (0.3–30 MHz) -14.4 dB (40 MHz) -13.1 dB (50 MHz) -12 dB (60–80 MHz)
クロストーク -35 dB min (0.3–30 MHz) -28 dB min (60–100 MHz)
コモンモード除去 -40 dB min (0.3–30 MHz) -35 dB (60 MHz) -30 dB (80–100 MHz)
巻数比 1CT : 1 ±5%
PoE+電流 1000BASE-Tで最大650 mA
絶縁耐圧 (Hi-Pot) 1500 VAC, 1 mA, 1秒
動作温度範囲 -40°C ～ +85°C

製品説明

このPT61020ELは、シングルポート、表面実装LANトランスモジュールで、10/100/1000 Base-Tイーサネットアプリケーション向けに設計されています。耐久性を高めるためにポッティング構造に収められており、このトランスは、高性能ネットワーキング機器 Power over Ethernet (PoE+)を必要とする

に最適です。コンパクトなフットプリント17.62 × 16 × 6 mmで、PT61020ELは、堅牢な磁気性能と1.5 kVrms

の高絶縁バリアを統合し、信頼性の高い信号完全性とシステム保護を保証します。最大650 mAのPoE+電流をサポートし、ルーター、スイッチ、IPカメラ、産業用ネットワーキングデバイスなど、IEEE 802.3イーサネットシステムのニーズに対応します。

PT61020EL​ 1000Base-T LANトランスの特徴:


■1000 Base-TのIEEE802.3abドラフト規格に準拠
■長距離ギガビットイーサネット10/100/1000 Base-T全二重アプリケーション向けに設計
■リフロープロセス（245 °ピーク）用に設計された薄型表面実装パッケージ
■カテゴリ5 UTPケーブルの4ペアをサポート
■RoHS準拠

PT61020EL アプリケーション:


■ LAN
■ イーサネット
