仕様
型式番号 :
BIC-758.V1.0
原産地 :
中国
MOQ :
1pcs
支払の言葉 :
T/T
供給能力 :
1ヶ月あたりの5000pcs
受渡し時間 :
8-9仕事日
包装の細部 :
真空bags+Cartons
基材 :
80um 2W/MKの誘電材料
層の計算 :
単一の側面
PCBの厚さ :
1.6mm ±0.16
PCBのサイズ :
160 x 83mm=8PCS
はんだのマスク :
白い
シルクスクリーン :
黒い
銅の重量 :
1oz
表面の終わり :
無鉛HASL
記述

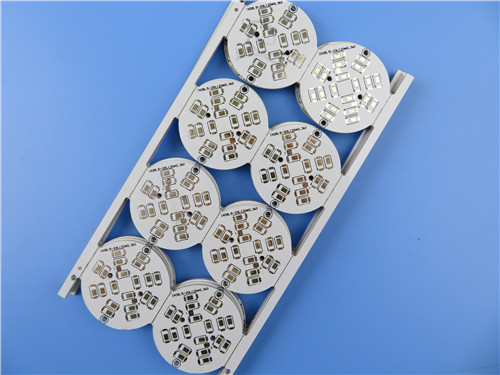

2W / MKの金属の中心PCB HASL LFの単一の味方されたアルミニウムPCBはLEDの照明で適用した
（PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）

概説
これはタイプのLed照明の適用のためのアルミニウムPCBである。それは2W/MK熱伝導性と厚の1.6 mmに単層MCPCB板である。アルミニウム版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからある。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。それぞれ10の板かパネルは別に詰まる。

変数およびデータ用紙
PCBのサイズ 160 x 83mm=8PCS
板タイプ
層の数 単一の味方されたPCB
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------35um （1oz）
80um 2W/MKの誘電材料
メタル・ベース（アルミニウム5052）
技術
最低の跡およびスペース: 10mil/12mil
最低/最高の穴: 0.4/2.5mm
異なった穴の数: 5
ドリル孔の数: 454
製粉されたスロットの数: 22
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
ガラス エポキシ: 2W/MK誘電材料、アルミニウムはPCBを基づかせていた
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 1.6mm ±0.16
めっきおよびコーティング
表面の終わり 無鉛HASL Sn>=2.54µm
に適用するためにマスクをはんだ付けしなさい: 上、12micon最低。
はんだのマスク色: 白い。
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程
印
構成の伝説の側面 上
構成の伝説の色 黒い
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 、テント張りによって穴（PTH）を通ってめっきされる。
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" （0.15mm）
板めっき: 0.0030" （0.076mm）
ドリルの許容: 0.002" （0.05mm）
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

HASL LFの単一の味方された金属の中心PCBアルミニウムPCB板

特徴および利点
出力密度および信頼性は10%の上で改善される;
脱熱器および他のハードウェアの依存を（を含む熱インターフェイス材料）減らしなさい、
ハードウェアおよびアセンブリのコストを削減しなさい、
厳密なWIPの点検および監視、また作業指示、
大量生産を集中するPCBのプロトタイピングからのあなたのプリント基板の必要性を満たすこと;
ULは指導的迎合的なRoHS確認し、;
RoHSの文書;
ULは合わせた

適用
入出力アンプ、
DC/ACのコンバーター、
自動車ignitor、
街灯、

HASL LFの単一の味方された金属の中心PCBアルミニウムPCB板

なぜ私達を選びなさいか。
Bicheng PCBは、シンセン中国で基づいて独特なプリント基板の製造者2003年に生まれるので世界的な顧客を機能する。Bichengで、PCBのあらゆるバッチは電気テスト、AOIの点検、高圧テスト、インピーダンス制御によってテスト、マイクロ セクション、はんだ能力テスト、熱耐久度テスト、信頼度試験、絶縁抵抗テストおよびイオンの汚染テスト等行く。それはあなたの手に渡されるべき美しいギフトのよう最後にである。

市場の需要に応じるPCBの技術の変化
HDI板
重い銅板
雑種の物質的な板
板によるブラインド
高周波板
金属のコア ボード
液浸の金板
多層板
バックプレーン板
金指板

販売のそして販売の後の広範囲の販売サービス プリセール。
速いCADCAMの点検および自由なPCBの引用語句
無料のPCBのpanelization
プロトタイプPCBの機能
大量生産の機能
速い転換のサンプル
無料のPCBテスト
固体カートンのパッキング
