SRS Stanford Research Systems Model SG380シリーズRF信号発生器 SG382 SG384 SG386

SRS Stanford Research Systems Model SG382 SG384 SG386 RF信号発生器の説明

新しいSG380シリーズRF信号発生器をご紹介します。ついに、高性能で手頃な価格のRF ソースが登場しました。

SG380シリーズRF信号発生器は、独自の革新的なアーキテクチャ（有理近似周波数合成）を採用し、超高周波分解能（1 µHz）、優れた位相ノイズ、および多様な変調機能（AM、FM、ØM、パルス変調、スイープ）を、競合製品のほんの一部程度のコストで実現します。

SG380シリーズRF信号発生器は、独自の革新的なアーキテクチャ（有理近似周波数合成）を採用し、超高周波分解能（1 µHz）、優れた位相ノイズ、および多様な変調機能（AM、FM、ØM、パルス変調、スイープ）を、競合製品のほんの一部程度のコストで実現します。標準モデルは、DCから2.025 GHz（SG382）、4.05 GHz（SG384）、6.075 GHz（SG386）の正弦波を生成します。

標準モデルは、DCから2.025 GHz（SG382）、4.05 GHz（SG384）、6.075 GHz （SG386）の正弦波を生成します。SG384およびSG386の周波数範囲を8.10 GHzまで拡張するオプションの周波数ダブラー（Opt. 02）があります。低ジッタ 差動クロック出力（Opt. 01）が利用可能で、外部I/Q変調入力（Opt. 03）も提供されています。要求の厳しいアプリケーション向けに、SG380シリーズはルビジウムタイムベース（Opt. 04）で注文できます。

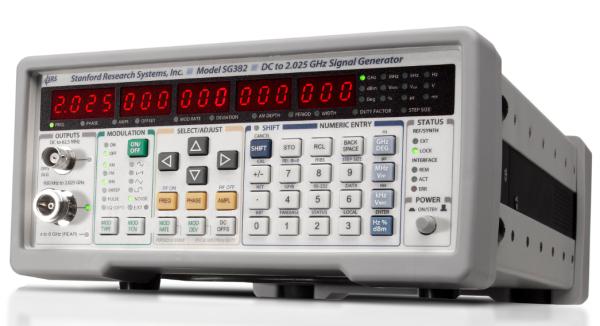

フロントパネルについて

SG380シリーズ信号発生器は、周波数範囲が重複する2つのフロントパネル出力を備えています。BNCは、DCから62.5 MHzまでの出力を提供し、50 Ω負荷で1 mVから1 Vrmsの調整可能なオフセットと振幅を備えています。N型出力は、950 kHzから4.05 GHzまでの周波数を供給し、50 Ω 負荷で+16.5 dBmから-110 dBm（振幅1 Vrmsから0.707 µVrms）の電力を供給します。

変調

SG380信号発生器は、さまざまな変調 機能を提供します。モードには、振幅変調（AM）、周波数変調（FM）、位相変調（ΦM）、およびパルス変調が含まれます。内部変調ソースと外部変調 入力があります。内部変調ソースは、正弦波、ランプ波、ノコギリ波、方形波、およびノイズ波形を生成します。外部変調信号は、リアパネル変調 入力に適用できます。内部変調ジェネレーターは、リア パネルで出力として利用できます。

従来の信号発生器とは異なり、SG380シリーズはDCから62.5 MHzまで連続的にスイープできます。また、62.5 MHzを超える周波数では、各スイープ範囲が1オクターブ以上をカバーします。

OCXOまたはルビジウムタイムベース

SG380シリーズには、オーブン制御水晶発振器（OCXO） タイムベースが付属しています。タイムベースは、恒温制御 オーブン内の3次オーバートーン応力補償10 MHz共振器を使用します。タイムベースは、非常に低い位相ノイズと非常に低い 経年変化を提供します。オプションのルビジウム発振器（Opt. 04）を注文して、周波数の経年変化を大幅に削減し、温度 安定性を向上させることができます。

内部10 MHzタイムベース（標準OCXOまたはオプションのルビジウムリファレンスのいずれか）は、リアパネル 出力で利用できます。外部10 MHzタイムベースリファレンスは、リアパネルタイムベース 入力に供給できます。

方形波クロック出力

オプションの差動クロック出力（Opt. 01）はリアパネルで利用可能で、SG380シリーズを信号発生器に加えて精密クロックジェネレーターにします。遷移時間は通常35 psで、クロック出力のオフセットと振幅の両方を、PECL、ECL、RSECL、LVDS、CML、およびNIMレベルに準拠するように調整できます。

I/Q入力

オプションのI/Q入力（Opt. 03）により、400 MHzから 6.075 GHzの搬送波を変調するI & Qベースバンド信号を使用できます。この オプションでは、I/Q変調器を、調整可能な振幅と 帯域幅を備えた内部ノイズジェネレーターで駆動することもできます。リアパネル 出力により、ノイズソースを表示したり、他の 目的で使用したりできます。

出力周波数ダブラー

SG384およびSG386は、周波数範囲を8.10 GHzまで拡張する周波数ダブラー（Opt. 02）で注文できます。リアパネルRF出力の振幅は、–10 dBm から +13 dBmに調整できます。この オプションには、±10 VDCで5 mV分解能で設定できるバイアスソース出力も付属しています。

簡単な通信

リモート操作は、GPIB、RS-232、およびイーサネットインターフェースでサポートされています。すべての機器機能は、いずれかのインターフェースを介して制御および読み取りできます。最大9つの機器構成を不揮発性メモリに保存できます。

新しい周波数合成技術

SG380シリーズ信号発生器は、有理近似周波数合成（RAFS）と呼ばれる新しい周波数合成技術に基づいています。RAFSは、従来の位相同期ループ（PLL）で小さな整数除数を使用して、目的の周波数（通常±100 ppm以内）に近い周波数を合成します。これは、公称PLL基準周波数を使用します。PLL基準周波数は、ジッタ付き直接デジタルシンセサイザーに位相同期された電圧制御水晶発振器によって供給され、PLLが正確な周波数を生成するように調整されます。これにより、高位相比較周波数（通常25 MHz）が得られ、低位相ノイズが得られ、PLL基準スパーがキャリアから遠く離れて移動し、簡単に除去できます。最終的な結果は、低位相ノイズ、本質的に無限の周波数分解能を備えた、スパーのない分数N合成またはYIG発振器のコストなしで、俊敏なRFソースです。

SRS Stanford Research Systems Model SG382 SG384 SG386 RF信号発生器の主な機能

• DCから2 GHz、4 GHz、または6 GHz
• GPIB、RS-232、イーサネット
• -116 dBc/Hzの位相ノイズ
  （20 kHzオフセット、f=1 GHz）
• AM、FM、ØM、PM、およびスイープ
• 1 µHz分解能
• OCXOタイムベース（標準）

の仕様SG382 SG384 SG386 RF信号発生器

SG382 SG384 SG386SG382 2GHz信号発生器

SG384 4GHz信号発生器
SG386 6GHz信号発生器
オプション01 リアパネルクロック出力
オプション02 8GHzダブラーとDCバイアス
（SG384およびSG386のみ）
オプション03 外部I/Q変調
オプション04 ルビジウムタイムベース
RM2U-S シングルラックマウントキット
RM2U-D デュアルラックマウントキット
