属性 | 値 |
---|---|

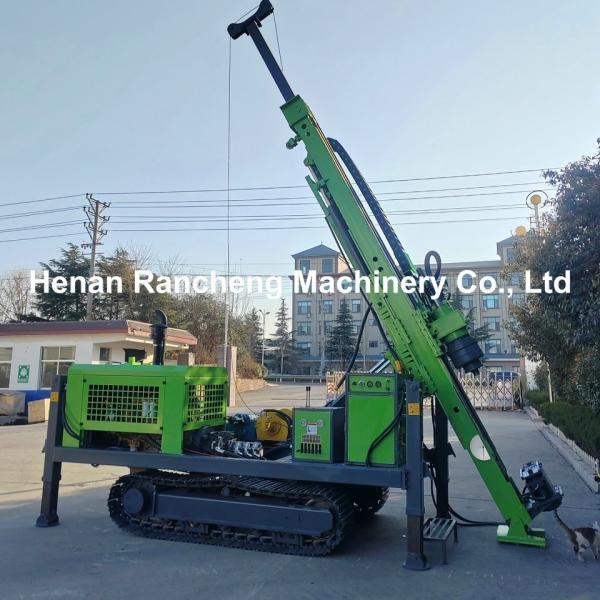

名称 | コア掘削リグ |
モデル | RCJ1000C |
ディーゼルエンジンモデル | Yuchai エンジン 6 気筒 118KW |
最大トルク | 2600N.m |
輸送時の寸法 | 5600×2000×2400mm |
重量 | 7300kg |
このシリーズの完全油圧式コア掘削リグは、国内外の先進的な掘削技術を統合して開発された、当社最新のイノベーションです。このリグの特徴は以下の通りです。
作業パラメータ | |
---|---|
作業地層 | 緩い土層と岩盤(硬度:F6~20) |
掘削能力(BTW) | 1400m |
掘削能力(NTW) | 1200m |
掘削能力(HTW) | 1000m |
掘削能力(PQ) | 800m |
油圧システム | |
定格圧力 | 32+16 Mpa |
冷却システム | 二次空冷プラス一次水冷 |
電源システム | |
ディーゼルエンジンモデル | Yuchai エンジン 6 気筒 |
定格出力 | 118KW |
定格速度 | 2300rpm |
ロータリーヘッド | |
最大トルク | 2600N.m |
最大回転速度 | 1400rpm |
送りストローク | 3.5m |
貫通穴径 | 95mm |
揚力 | 360KN |
送り力 | 180KN |
ワイヤーライン油圧ウインチ | |
ロープ容量 | 1200m |
揚力 | 24KN |
揚程速度 | 110m/min |
ロープ径 | 8mm |
マスト仕様 | |
全高 | 7.9m |
掘削角度 | 0-90° |
スリップストローク | 1200mm |
クランプシステム | |
貫通穴径 | 130mm |
泥水ポンプ | |
モデル | BW160/10 |
タイプ | 水平三気筒往復単動ピストンポンプ |
シリンダー径 | 70mm |
ストローク | 70mm |
ポンプ速度(回/分) | 200 | 132 | 83 | 55 |
流量(L/分) | 160 | 107 | 67 | 44 |
圧力(Mpa) | 2.5 | 4 | 6.5 | 10 |
出口パイプ径 | 32mm |
入口パイプ径 | 51mm |
クローラーシャーシ | |
歩行速度 | 0~2km/h |
登坂角度 | 25°-30° |
この掘削リグは、主に以下の用途向けに設計されています。
