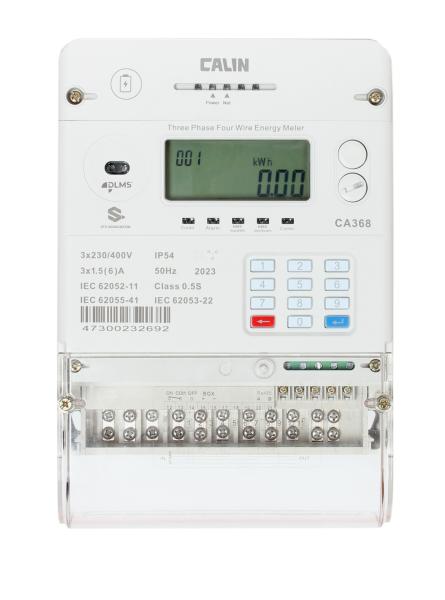

スマートメーターの基本原理は接続性であり、CA368-GはバックエンドサーバーシステムへのGSM接続によってこれを具現化しています。次世代の三相四線式プリペイドワット時メーターとして、各相最大100アンペアの電流をサポートしており、軽商用および産業用プリペイドアプリケーションに最適です。従来の計量機能に加えて、このメーターは、調整可能な間隔で4つのチャネルにわたる負荷プロファイル記録をサポートしています。支払いモードは、バックエンドサーバーからのコマンドを介して、プリペイドとポストペイドをシームレスに切り替えることができます。
ISO 9001規格に準拠して製造されたCA368-Gは、困難な屋内および屋外環境で確実に動作するように設計されています。広い動作電圧範囲(Un -40%~+20%)と堅牢なRF耐性(30 V/m)を備えています。CA368-Gシリーズは、有効電力と無効電力の両方を正確に測定します。標準の2400 bpsボーレートの光ポートがデータ照会用に含まれています。
CA368-GのGSM機能は、ローカルポイントツーポイントGSM/GPRSネットワークを介して、バックエンドサーバーとの双方向通信を容易にします。この設計により、設置が簡素化され、迅速化されます。ユーティリティまたはサービスプロバイダーは、バックエンドサーバーでタスクをスケジュールすることにより、計量データをリモートで読み取り、収集できるため、不要になる可能性のある高価なアクセサリが不要になります。特定の情報は、指定された情報コードを入力することにより、メーターに表示できます。
電気的パラメータ | |
---|---|
公称電圧 Un | 3x220/230/240V |
制限電圧 | 60%~120%Un |
周波数 | 50/60Hz+5% |
基本電流(Ib) | 10A |
最大電流(Imax) | 100A |
始動電流(Ist) | 30mA |
有効エネルギー定数 | 400imp/kWh |
精度 | |
IEC62053‐21への有効エネルギー | Class1.0 |
IEC62053‐23への無効エネルギー | Class2.0 |
消費電力 | |
電圧回路の消費電力 | <2W <8VA |
電流回路の消費電力 | <1VA |
温度範囲 | |
動作メーター | 25℃~+70℃ |
保管 | 40℃~+85℃ |
絶縁耐力 | |
---|---|
AC絶縁耐力 | 1分間4kV at 50Hz |
インパルス電圧 1.2/50μs 主電源接続 | 8kV |
電磁両立性 | |
---|---|
静電放電 | |
接触放電 | 8kV |
空気放電 | 16kV |
電磁RFフィールド | |
27MHz~500MHz(標準) | 10V/m |
100kHz~1GHz(標準) | 30V/m |
高速過渡バースト試験 | 4kV |
機械的要件 | |
保護等級 | IP54 |
絶縁クラス | 保護クラスII |
最大ケーブルサイズ | 10 mm |
