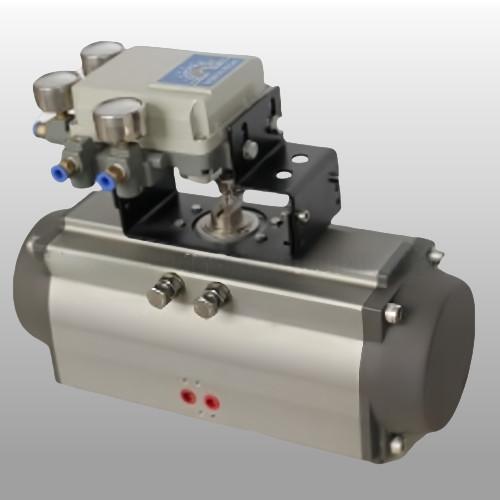

OEM ATシリーズ コンパクトラックとピニオン 肺動力装置 90度
OEM ATシリーズ コンパクトラックとピニオン 肺動力装置 90度
OEM ATシリーズ コンパクトラックとピニオン 肺動力装置 90度
OEM ATシリーズ コンパクトラックとピニオン 肺動力装置 90度
OEM ATシリーズ コンパクトラックとピニオン 肺動力装置 90度
OEM ATシリーズ コンパクトラックとピニオン 肺動力装置 90度
仕様
タイプ :
二重操作 単純な操作
材料 :
アルミニウム合金
構造 :
ラック&ピニオン
適用する :
自動制御バルブ
出力 :
パネム
温度 :
普通の温度,低温,高温
メディア :
液体油または水
色 :
青、グレー、黒（お客様のご要望に応じて）、カスタマイズ
サイズ :
32mmから400mm
記述

OEM ATシリーズ コンパクトラック＆ピニオン式空気圧アクチュエータ 90度

空気圧アクチュエータ

空気圧アクチュエータは、ダンパー、バタフライバルブ、ボールバルブ、産業機械、炉、バーナー、暖房装置など、さまざまな種類の機器の機械的な開閉に使用されます。空気圧アクチュエータは空気圧で作動し、大気圧との差圧を利用します。これにより得られたエネルギーは、種類や空気圧アクチュエータの設定に応じて、ゆっくりまたは速く回転したり、閉鎖または開放位置に移動したりする機械的な動きに変換されます。
空気圧アクチュエータは、90°回転の高速または低速の、強力で信頼性の高いコンパクトなユニットです。シングルアクティングとダブルアクティングの両方のバージョンで製造されています。標準的な製造プロセスに加えて、アクチュエータは、±5％のストローク調整、180°回転、および3つの閉鎖位置（閉、開、半開）でも製造できます。ボールバルブ、バタフライバルブ、ねじ、ダンパーでの使用に適しています。材質

押し出しアルミニウム合金 回転角度
0〜90度 構造
ラック＆ピニオン式ロータリーアクチュエータ 使用圧力
2〜8bar 表面処理
硬質陽極酸化処理 使用温度
通常温度：-20℃（-4°F）〜80℃（+176°F）; 高温：-15℃（+5°F）〜150℃（+302°F）;

低温：-40℃（-104°F）〜80℃（+176°F）。

接続
NAMUR、ISO5211およびDIN3337 用途
ボールバルブ、バタフライバルブ、ロータリーマシン カップの色
グレー、ブラック、スカイブルー、ダークブルー、レッド、オレンジ ATシリーズ空気圧アクチュエータの使用と選択に関する声明

ATシリーズ空気圧アクチュエータは、最新の技術材料と革新的なアイデアを組み込んでいます。この製品は、次の機能を誇らしげに備えています。

最新の仕様に完全に準拠：ISO5211、

DIN3337およびVDINDE-3854、NAMUR。押し出し高強度アルミニウム

ボディは、硬質アノード酸化でコーティングされた 内部表面 を備え、長寿命です。 LATO32摩擦係数と迅速な パフォーマンス 。優れたコンパクトで 近代化された

構造とマルチ仕様により、 選択は経済的で有益です。すべての作動面は高品質のベアリングを採用し、 その結果、低摩擦、高サイクル寿命、およびノイズなし

2つの独立した外部ストローク 調整ボルトは、±を簡単かつ正確に調整できます

5°開閉両方向。同じアウトラインのアクチュエータは、ダブルアクティングとシングルアクティング（スプリングリターン）の機能モードを備えています。スプリングリターンには、ノーマルオープンとノーマルクローズのスタイルがあります。NAMUR付きの多機能インジケーターは、アクセサリの取り付けに便利です。プリコンプレッションロードスプリングは、安全な取り付けと取り外し手順に便利です。

ダイカストアルミニウムピストンとエンドキャップは、高強度と軽量です。

高温および低温には、さまざまなOリング材料が利用可能です。

ソレノイド

バルブは、接続板なしで簡単に取り付けられます。

主な特徴

空気圧ロータリーアクチュエータは、ボールバルブとバタフライバルブで広く使用されています。低コスト、コンパクト設計、長寿命。

空気圧アクチュエータタイプ：シングルアクティング（スプリングリターン）またはダブルアクティング。

色：オレンジ、ブルー、ブラック、ダークグレー。OEMの色とブランドを受け入れます。

空気圧アクチュエータの作動圧力：0.3〜0.8MPa

底部接続：ISO 5211

ソレノイドバルブ規格：Namur

空気圧アクチュエータの付属品：リミットスイッチボックス、ソレノイドバルブ、ポジショナー。

空気圧アクチュエータの寸法

モデル

A

B

C D H×I G N J K L M 空気接続 ATO32 110 45
45 20 12 12 27 Æ 36 M5×7.5 M20×25M16×24 172

60
65 20 254 14 27 Æ Æ Æ M20×25165 M20×25M16×24 268 172 330
72 20 14 14 27 Æ Æ Æ M20×25165 M20×25M16×24 268 172 330
83 20 80×30 18 27 Æ 70 Æ M20×25NAMUR G1/4" M20×25165 394 268 330
95 20 80×30 20 27 Æ 27 Æ M20×25NAMUR G1/4" M20×25165 394 268 330
103 20 22 21 27 Æ 70 Æ M20×25NAMUR G1/4" M20×25165 394 268 330
109 20 80×30 22 27 Æ Æ Æ M20×25NAMUR G1/4" M20×25165 394 268 330
121 20 80×30 26 27 Æ 102 Æ M20×25NAMUR G1/4" M20×25NAMUR G1/4" 528 394 330
143 20 80×30 27 27 Æ Æ Æ M20×25NAMUR G1/4" M20×25NAMUR G1/4" 528 394 330
152 20 80×30 32 27 Æ 125 Æ M20×25M12×20 M20×25NAMUR G1/4" AT190 528 330
174 20 80×30 34 27 Æ 125 Æ M20×25M12×20 M20×25NAMUR G1/4" AT190 528 330
206 30 130×30 40 55 Æ 140 M16×24 M20×25AT240 660 330
226 30 130×30 40 55 Æ 140 M16×24 M20×25AT240 660 330
260 30 130×30 50 55 Æ 165 M20×25 M20×25NAMUR G1/2" ATシリーズ空気圧アクチュエータは、ラックとピニオンによって駆動されるデュアルピストンで構成されています。2つのモデルがあります。1つはデュアルアクティングモデル、もう1つはスプリングリターンモデルで、可燃性、腐食性、ほこり、強磁場、放射線、振動腐食環境の屋内または屋外に適しています。 330
294 30 130×30 50 55 Æ 165 M20×25 M20×25NAMUR G1/2" ATシリーズ空気圧アクチュエータは、ラックとピニオンによって駆動されるデュアルピストンで構成されています。2つのモデルがあります。1つはデュアルアクティングモデル、もう1つはスプリングリターンモデルで、可燃性、腐食性、ほこり、強磁場、放射線、振動腐食環境の屋内または屋外に適しています。 電力、石油化学、冶金、石油、ガス、町、建設、排水、化学工業、石油精製、鉱業、発電所、冶金、建築、医薬品、食品、ガス、科学研究などの分野での自動制御。
336 30 130×30 60 55 Æ 254 M20×25 M20×25NAMUR G1/2" ATシリーズ空気圧アクチュエータは、ラックとピニオンによって駆動されるデュアルピストンで構成されています。2つのモデルがあります。1つはデュアルアクティングモデル、もう1つはスプリングリターンモデルで、可燃性、腐食性、ほこり、強磁場、放射線、振動腐食環境の屋内または屋外に適しています。 電力、石油化学、冶金、石油、ガス、町、建設、排水、化学工業、石油精製、鉱業、発電所、冶金、建築、医薬品、食品、ガス、科学研究などの分野での自動制御。
385 30 130×30 60 55 Æ 254 M20×25 M20×25NAMUR G1/2" ATシリーズ空気圧アクチュエータは、ラックとピニオンによって駆動されるデュアルピストンで構成されています。2つのモデルがあります。1つはデュアルアクティングモデル、もう1つはスプリングリターンモデルで、可燃性、腐食性、ほこり、強磁場、放射線、振動腐食環境の屋内または屋外に適しています。 電力、石油化学、冶金、石油、ガス、町、建設、排水、化学工業、石油精製、鉱業、発電所、冶金、建築、医薬品、食品、ガス、科学研究などの分野での自動制御。
516 30 130×30 60 55 Æ 254 Æ M20×258-M16×25 M20×25NAMUR G1/2" 製品の用途 ATシリーズ空気圧アクチュエータは、ラックとピニオンによって駆動されるデュアルピストンで構成されています。2つのモデルがあります。1つはデュアルアクティングモデル、もう1つはスプリングリターンモデルで、可燃性、腐食性、ほこり、強磁場、放射線、振動腐食環境の屋内または屋外に適しています。 電力、石油化学、冶金、石油、ガス、町、建設、排水、化学工業、石油精製、鉱業、発電所、冶金、建築、医薬品、食品、ガス、科学研究などの分野での自動制御。
