属性 | 価値 |
---|---|
認証 | GJB9001C,ISO13485,ISO9001,IS045001,IATF16949,UL,ISO14001,AS9100D,QC080000 |
製品カテゴリー | HDI PCBボード |
BGAピッチ | 0.3mm |
阻力制御 | ±8% |
板の厚さ | 0.2-3.2mm |
層 の 誤り の 調整 | +/- 006 |
ライン幅/スペース | 0.04mm/0.04mm |

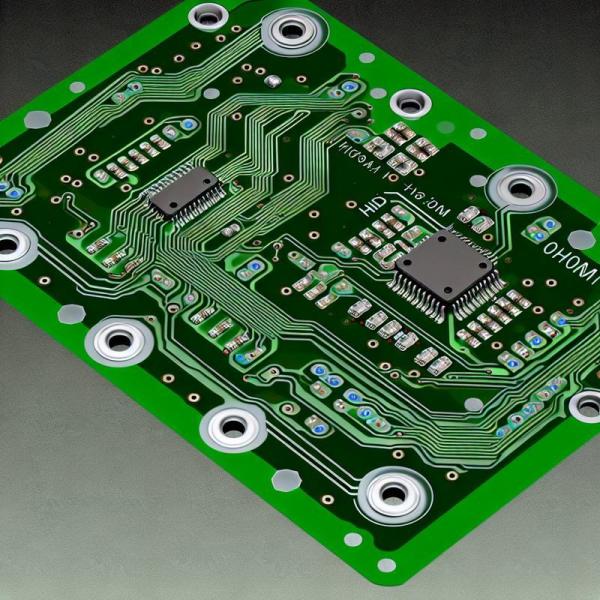

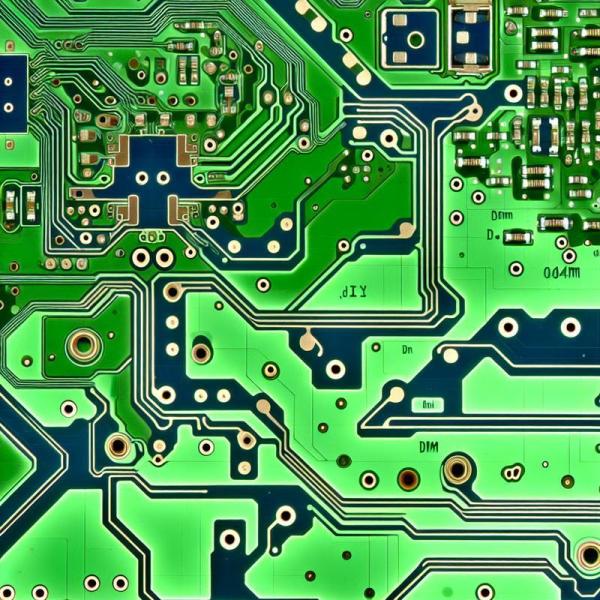

高品質のHDI PCBボードは 現代の電子機器の要求に応えるように設計されています. これらのHDI PCBボードは 卓越した性能と信頼性を提供します.幅広い産業の理想的な選択になります.
精度と専門知識で設計された 私たちの HDI プリント回路板は 信号の完全性と信頼性を最適化するために 盲孔の側面比は 1:1 ですこの先進的な設計により,複雑な回路構成における信号の効率的なルーティングが可能になります高密度のアプリケーションに最適です
+/- 0 の層の誤差で06優れた電気性能と信頼性を保証します 電気の性能と信頼性が向上します
最大ボードサイズ: 540*620
最低注文数: 1pcs
カスタマイズ可能: はい
ミニコア 厚さ: 005
当社のHDI PCBボードは,産業用PCマザーボード,コンピュータ回路ボード,HDI消費者電子機器,HDI医療機器,HDI自動車電子機器を含む様々な用途に適しています.高い性能信頼性とコンパクトなデザインにより,これらの産業における要求の高いアプリケーションに最適な選択となります.
私たちの包括的なサポートには,以下が含まれます.
HDI PCBボードは,抗静止袋に詰められ,輸送中に損傷を防ぐために十分なパッディングを備えた頑丈な紙箱に固定されています.信頼性の高い輸送サービスを提供しています.
配達時間: 2- 7 日
梱包:真空包装
