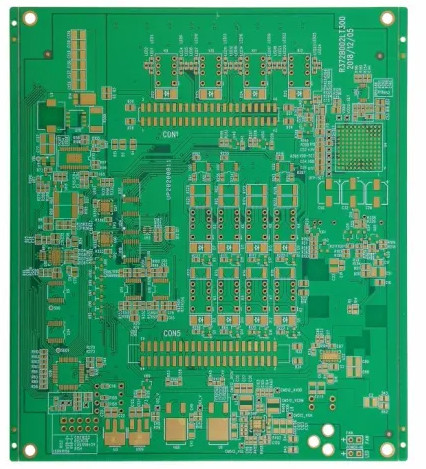

厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB
厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB
厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB
厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB
厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB
厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB
厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB
厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB
仕様
型式番号 :
HDI PCB009
原産地 :
中国製
MOQ :
1
支払の言葉 :
ウェスタン・ユニオン、Paypal等、L/C、D/A、D/P、T/T、MoneyGram
供給の能力 :
1ヶ月あたりの72,000sqm
受渡し時間 :
1-15仕事日
包装の細部 :
真空パック
原料 :
FR4 IT180
層 :
8つの層
小型線幅 :
0.1mm
小型穴 :
0.1mm
HDIの段階 :
1+N+1
シートのブランド :
Shengyi
終わりの厚さ :
1.2mm、±10%
終わりの銅 :
2つのoz
Soldermask :
緑
シルクスクリーン :
白い
表面の仕上げ :
液浸の金
テスト :
100%と
記述

8層HDIのプリント基板、FR4 IT180の多層液浸の金PCB

Abis回路Co.、株式会社は二重側面、多層およびHDI PCBの大量生産の2006年10月および焦点に確立された専門PCBの製造業者である。



私達の代表団:



最も低い総額で支持でき作り出される無欠点運動の要求の顧客のためのPCBs、時間通りに。多くの異なったタイプのより小さいシリーズ（高組合せ、少量）のPCBsを製造することは絶えず調節し、合わせ、そして問題解決含む。



私達の責任:



私達はPCBが私達の顧客のための重大な主要部分であることがわかる。そして私達は何でも含まれる複雑な工程の間に起こることができることを確かに知っている–頻繁に。全面責任の平均にすべての責任があり、支持できるアプローチを含む多くの事を、取る私達の世界では私達は–社会的に、環境的にそして倫理的に。問題が起こるとき、私達は私達が問題を理解し、解決を見つけてもいい懸命に試みる。私達の考え方は私達がそれを取り除いたまで私達が問題を所有し、去らないことである。


プロダクト細部:



層のNO 1-20
最高。板サイズ 860*610mm
板厚さ 0.2-6.0mm
銅の厚さ 0.5OZ-6OZ
材料 さまざま
表面の終わり さまざま
Soldermask さまざま
Soldermaskの最低の厚さ 0.025mm
Minimun Soldermask BridgeDam 0.15mm
Soldermaskの最低の整理 0.075mm
Peelable色 青
Peelableの最低の特徴 0.5mm
Peelableの最高のテント張りの穴 3.0mm
記録の角度 30度
Min. Remaining Thickness 0.3mm
銅張りにするべきMin. Distance （記録ラインの中心から） 0.5mm
Min. Track 0.1mm
Min.Gap （TrackTrack、TrackPad、PadPad） 0.1mm
NPTH Min. Drill Size 0.2mm
めっきされたドリルのサイズ ± 0.075mm
非めっきされたドリルのサイズ ± 0.05mm
ドリルの位置の許容 ± 0.05mm
OutlineRoutedスロット ± 0.1mm
線幅/間隔 ±10%
板厚さ ±10%
ゆがみおよびねじれ 0.05%
Scoring/Vカット ± 5度
記録の定位置許容 ± 0.1mm
アスペクト レシオ 10:01



板厚さ:



層の数 Min. Thickness
2つの層 0.1 mm
4つの層 0.3 mm
6つの層 0.5 mm
8つの層 0.7 mm
10の層 1.2 mm
12の層 1.3 mm
14の層 1.5 mm
16の層 1.7 mm
18の層 1.8 mm
20の層 2.2 mm



速い回転調達期間:



層の数 速い回転調達期間
2つの層 24時間
4つの層 48時間
6つの層 72時間
8つの層 96時間
10の層 120時間
12の層 120時間
14の層 144時間
16の層 技術仕様によって決まりなさい
18の層 技術仕様によって決まりなさい
20の層 技術仕様によって決まりなさい


FAQ:

Q1:あなたのアルミニウム板熱伝導性は何であるか。
:通常0.8-3W/m.K。特別があれば要求は自由に連絡する私達に感じる


Q2:私が製造のためのあなたにそれを送れば私のPCBファイルは安全であるか。
:私達は顧客の設計権限を尊重し、あなたの許可なしでは決して誰か他の人のためのPCBを製造しない。NDAは受諾可能である。


Q3:あなたのテストの方針は何およびいかに制御する質をであるか。
:サンプルのため、飛行の調査によって通常テストされて;3平方メートル上のPCBの容積のために、据え付け品によって通常テストされて、これはより速くある。あらゆるステップの後で通常PCBの生産へ多くのステップが原因で、私達する点検をある。


Q4:あなたの出荷の方法は何であるか。
:1。私達にDHL、UPS、FEDERAL EXPRESS、TNT、EMSによって商品を出荷する私達の自身の運送業者がある。
2。あなた自身の運送業者があれば、私達はそれらに協力してもいい。


Q5:あなたの証明書は何であるか。
:ISO9001:2008年、ISO14001:2004年、UL、SGSのRoHSのレポート。


Q6:私達はどんなファイルを提供するべきであるか。
:唯一なら必要性PCBは、Gerberファイルおよび製造指定を提供する;必要性PCBAが、Gerberのファイル、製造業指定、BOMのリストおよび一突き及びPlace/XYファイルを提供すれば。


Q7:私はサンプルを得てもいいか。
:はい、私達の質を最初はテストするためにサンプルを得ることは適度である。


Q8:ABISを巡回する斜めの金指をするか。
:はい。要望に応じて15か30度で斜め標準的な45-degreeの斜角、また。多層板のために、斜角のための十分な背部セットがあることを保障しなさい。


工場眺め:



厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB



研修会:



厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB

厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB

厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB



証明:



厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB



私達が作ったプロダクト:



厚さ1.2mm HDI PCB板FR4 IT180多層液浸の金PCB
