3相インテリジェント電力消費管理ターミナル80A/3相4ワイヤ 隔離装置から電源を供給する部品は500VDCです

I. 製品概要

3相のスマート電力消費管理端末は,3相ワット時間計,タイムスイッチコントローラー,断路器 (エアスイッチ) のすべての機能を統合しています漏れ防止装置超電圧・低電圧 オープン・フェーズ・プロテクター 強力なクラウド・プラットフォーム・マネジメント・システムで 電力消費保護機能を設定できますデバイスの動作状態をリアルタイムで監視する保護具は,ネットワーク通信,電気エネルギー統計,タイムスイッチ制御,漏れ防止超電流保護,低電圧/非電圧保護,超電圧保護,開段式保護,故障メモリ,ネットワークモニタリングとリアルタイム表示,閉鎖前のチェックなどこの製品は,電信などの監視されていない公共施設の電源保護に広く使用されています手作業の維持費を大幅に削減し,装置の運用効率を効果的に向上させる.

製品機能:

1電力消費統計:

保護具には3段階の電力の消費統計があり,電力の消費統計の精度は1級以下に達します.毎月の最初の日に,前月の電力消費統計を自動的にゼロにする.

2タイムスイッチ

リアルタイムの記録機能と8つのグループタイマーにより 保護装置はクラウドプラットフォーム管理システムを通じて 時を校正し,タイマーの時間をリアルタイムで設定できます保護具のタイミングで切り替えられる.

3リアルタイム表示 (調整可能)

保護装置は,各段階の電流電圧と総残電流値 (漏れ電流) をリアルタイムで表示できます. 障害が発生した場合,ロックして障害値を表示します.電力網を監視するのに便利です画面は常にデフォルトでオンです.

対応段階の指示が点灯すると,その段階のリアルタイム電圧と電流を表示します. 総残電流が表示されると,3つの段階の指標が"IE=012"などの情報が表示され,現在の残留電流総量は12mAです.

4漏れ防止 (調節可能)

15-30mA (デフォルト) の漏れがある場合,保護器は0.1秒以内に切断されます.漏れ動作値は調整可能です.漏れ動作しない電流 = 1/2 IΔn,漏れ稼働電流 = IΔnこの操作限界は,クラウドプラットフォーム管理システムまたはデバイスパネルキーボードで設定できます.

5超電流保護 (調節可能)

3相回路の1つまたは複数の段階の電流が過剰電流値を超えた場合,または過剰電流値の3倍以上の期間 (短回路とみなされる)保護装置はすぐに切断されます.この操作限界は,クラウドプラットフォーム管理システムまたはデバイスパネルキーボードで設定できます.

6低電圧保護 (調節可能)

3つの相の電圧が160V (デフォルト) よりも低く,すべて90Vを超えると,低電圧とみなされ,保護器は切断されます.3相回路の"つまたは複数の相の電圧が正規値に戻ると (>170V)この操作の限界値は,クラウドプラットフォーム管理システムまたはデバイスパネルキーボードで設定できます.

7防電圧/防電圧トリッピング

3つの相の電圧が90V以下である場合,電圧がない (メイングリッドの電源故障) とみなされ,保護装置は即座に切断されます.3相回路の1つまたは複数の段階が再び電源を稼働させるとき保護者は 閉じる条件に基づいて 閉じるかどうかを判断します

8超電圧保護 (調節可能)

3相回路の1つまたは複数の段階の電圧値が280V (デフォルト) 以上の場合,それは過電圧とみなされ,保護装置は即座に切断されます.3つの相の電圧が正規値を下回る場合 (<280V)保護装置は自動的に閉じて起動します.

9段階損失保護 (調整可能)

3相回路の1つまたは2つの相の電圧値が90Vを下回ると,相損失とみなされ,保護装置は即座に切断されます.3つの相の電圧が正規値に戻ると (>170V)保護装置は,閉じる条件に基づいて閉じるかどうかを判断します. 段階損失保護機能はデフォルトでオフです.

10手動のオン/オフテスト

(1) 漏れをシミュレートするために手動でテストキーを押す,保護器のすべての3段階の電源線は出力なしで切断されます. 障害遅延の終わりに,保護装置は 閉じる条件に従って 閉じるかどうかを判断します.

(2) 手動で電源スイッチを開けると,保護装置の3つの相の電源線は出力なしで切断されます.また電源スイッチを閉じて,保護者は数秒後に閉じる条件に従って閉じるかどうかを判断します.

11遠隔通信 (オプション)

装置はシリアル通信をサポートする (通信インターフェース232または485を提供する),装置のスイッチ状態を制御するだけでなく,電流電圧を監視する,リアルタイムで装置の漏れと他の情報このタイプの機能を必要とする顧客は,注文する前に製造者に連絡してください.

12ネットワーク通信 (オプション)

このデバイスは,有線Ethernet TCP/IPネットワーク通信と4G cat.1 TCPネットワーク通信をサポートし,デバイスのスイッチ状態を制御し,電流電圧をモニターすることができます.デバイスの流出と他の情報は,クラウドプラットフォームを通じてリアルタイムでこのタイプの機能を必要とする顧客は,注文する前に製造者に連絡してください.

III について電気消費量の管理のための三相知能端末 (380V/80A) の主要技術パラメータ

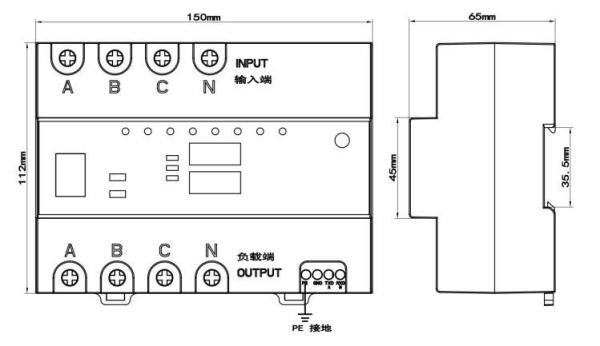

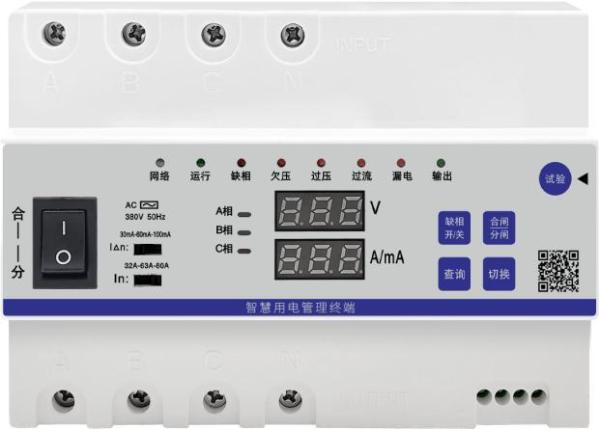

IV. 製品の外観,装置の設置及び寸法

(1) 顧客は,要求に応じて"相損失保護"をオンにするかどうかを選択できます (デフォルトでオフ),しかし,この保護装置を使用する場合,相Aは電源が必要です.そうでなければ保護器は負荷を切り離し,動作を停止します.

(2) プロジェクトの必要に応じて,雷保護装置 (電波保護装置) を設置してください. 断路器と雷保護装置がある場合は,この保護具の前側に両方をインストールする必要があります.

(3) 保護パネルに表示されているように,3相4ワイヤの380V電源に接続する (中立線がこの保護材を通過しなければならない保護具の電圧抵抗力を高めるため,固定線がある場合は,信頼性のある方法で固定します.

(4) 保護具 を シャーシ に 設置 し,屋外 に 設置 する 場合,雨 や 日光 から 適切に 保護 し なけれ ば なり ませ ん.

(5) 保護装置が8秒間電源を供給した後,対応する赤色故障指示灯が点灯した場合,この指示灯は,配線に対応する故障があることを示します.そして,対応する行はチェックする必要があります..
