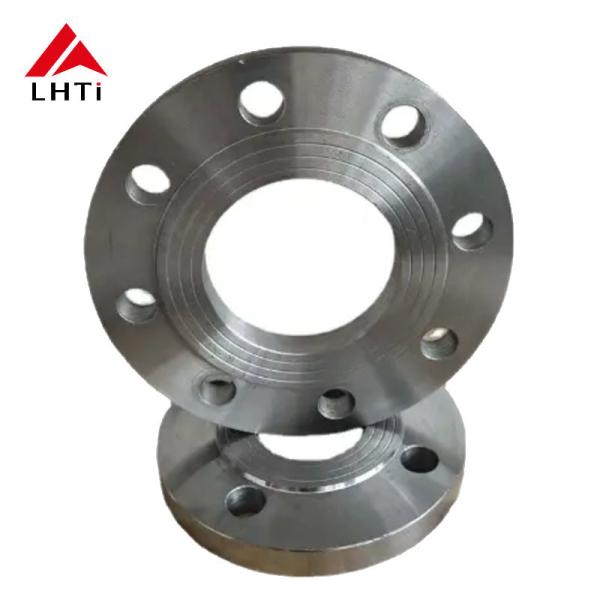

チタンプレート フレンズフラット DIN 標準 Gr1 Gr2 Gr5 PLRF フレンズパイプ フレンズプレート パイプシステム

1. チタンプレートフレンズフラット DIN規格:

DIN 規格: フレンズは,特定の寸法,材料,一貫性と信頼性を確保するための試験手順最も一般的なDIN規格には,DIN 2573,DIN 2576,DIN 2631などがあります.

フラットフレンズ:フラットフレンズは,通常,ペアリングフレンズにボルトを付け,強く緊密な接続を作成するための平面面または表面を有する.低圧システムで使用される.

2グレードの仕様:

クラス1 (Gr1):

• 材料:商業的に純粋なチタン (99.5%純度),腐食耐性も優れている.低~中程度のストレスのアプリケーションに適しており,耐腐蝕性が優先される.
• 応用: 化学加工,海洋環境,いくつかの医療アプリケーションなどの高腐食性環境で一般的に使用されます.

グレード2 (Gr2):

• 材料:また,商業的に純粋なチタン合金 (99.2%純度) で,強度,柔らかさ,耐腐蝕性の良いバランスを提供しています.
• 応用: 適度な強度と高い耐腐蝕性が要求される航空宇宙,海洋,化学産業を含む幅広い用途で使用されます.

グレード5 (Gr5):

• 材料:Ti-6Al-4V合金,アルミニウム6%,バナジウム4%.これは高強度と優れた耐腐蝕性により最も広く使用されるチタン合金です.
• 応用: Gr5 型チタンフレンズは,航空宇宙,医療インプラント,産業用パイプシステムなどの高ストレス環境で使用されます.高い強度/重量比で,これらのアプリケーションに理想的です.

PLRF フレンズ:

• PLRF (Plate Raised Face): これは,シール表面がボルトの円の上に高く上げられ,より緊密なシールが作られるフレンズタイプを指します.シール面が高く上げられれば,よりよい接続ができます.密封圧をフレンジが密封板と合致する点に集中させることで漏れを防止する.

パイプシステムでの使用:

• パイプシステム役割:これらのチタンプレートフレンズ (Gr1,Gr2,Gr5) は,典型的にはパイプのセクションを結びつけるために使用されます.それらは,別のパイプセクションの対応フレンズ,バルブに螺栓されています.または他の部品フレンズとガスケットが 密着を防ぎ合わさっています
• 耐腐蝕性:チタンは,特に化学や海洋システムなどの攻撃的な環境では,耐腐蝕性が高く,これらのフレンズはそのようなアプリケーションに理想的です.
• 耐久性/重量比: 軽量性があるため,タイタンは,航空宇宙や高性能機械などの重量削減が重要なシステムで有利です.

3. DIN フレンズの仕様:

DIN フレンジは,ドイツ標準化研究所 (Deutsches Institut für Normung,簡略DIN) の規格に準拠するフレンジです.これらの規格は,寸法,材料,フレンジの試験手順DIN フレンズは,化学,電力,造船,水力発電などの産業で広く使用されています.高品質で精密な設計により.

DINフレンズは様々な種類があり,それぞれ異なる用途に適しています.例えば,DIN 2573規格は低圧アプリケーションのための溶接首フレンズを指定しています.このフレンジは,ストレスをより効果的に分配する長い首を持っていますDIN 2576規格では,パイプやバルブの端を閉めるために使用されるブラインドフレンズが定義されている.DIN 2631規格では,フラットフェイスフレンズ (FF) が規定されている.低圧用ガスケットで通常使用されるDIN 2632規格では,シールと密封がより緊密になるようにする,高層面のフロントフレンズ (RF) を定義している.通常,金属から金属への密封を必要とする高圧システムで使用される.

DINフレンズの主要仕様には:名目直径 (DN),これはフレンズの名目サイズを指し,典型的にはパイプの内径に対応します.DN50は,内径50mmのパイプのためのフレンズを示します.; プレッシャーの評価は,材料とフレンズの大きさによって決定されるフレンズが耐えられる最大圧力; ボルト円径 (BCD),ボルトの穴の中央を通る円の直径螺栓の穴の数,通常はフレンズの大きさによって4~12回間です.螺栓の穴の大きさ,設置に使用される螺栓に一致する螺栓の穴の直径です.フレンズの厚さ, 圧量とサイズに依存する; 面型, 密封板に接触するフレンズの表面を指す, 平面面 (FF), 上げ面 (RF), リング型関節 (RTJ) で利用可能,フランジの種類によって,外径はフランジの最大直径です.

DINフレンズは,通常,炭素鋼,ステンレス鋼,合金鋼,チタン,ニッケル合金を含む様々な材料で作られています.材料の選択は,アプリケーションの特定の要求に依存する例えば,DIN 17100 は炭素鋼のフレンズ,DIN 17440 は不?? 鋼のフレンズ,DIN 50304 は合金鋼のフレンズに適用されます.

DINフレンズは,フレンズが耐えうる最大圧力であるPN (プレッシャー評価) によって分類される.一般的なプレッシャー評価はPN 6 (最大圧力6bar),PN 10 (最大圧10bar)PN 16 (最大圧16bar),PN 25 (最大圧25bar),PN 40 (最大圧40bar),PN 63とPN 100のようなより高い評価値,高圧システムに適しています.

フレンズ面は,平面面 (FF),高層面 (RF),リング型関節 (RTJ) など様々な種類があります.フレンズ面の種類は,アプリケーションによって決定的です.

さらに,DINフレンズの設計では,ボルトとガシケットのマッチングの要件も考慮されます.ボルトはボルトの穴のサイズに一致する必要があります.通常は高強度鋼または不?? 鋼から作られ,密封と固定を保証する; フランジからフランジへの密封を保証するためにガシケットが使用され,一般的なガシケット材料にはゴム,グラフィート,PTFE (ポリテトラフッロエチレン) と金属材料が含まれます.作業条件と介質の特徴によって.

最後に,DINフレンズは,通常,製造者のロゴ,材料のグレード,圧力評価,寸法,名目直径 (DN) などの重要な情報が表面に記されています.品質と追跡性を確保するために,DIN標準番号さらに,DINフレンズは,製造中に厳格な品質試験を受け,圧力試験,材料試験,次元検査を含む.期待される要件を満たすように.

DIN規格を遵守することで 製造者は世界中のフレンズの品質を 保証できます異なるメーカーからのフレンズが完璧に合致し,様々な産業用パイプシステムのニーズを満たすことを確保する.

4. DIN2501 PN40 チタンプレートフレンズの仕様

5. タイタン 溶接 ネック フランジの利点:

高強度/重量比:チタンは軽量で強固で,強さを保ちながらパイプシステムの総重量を減らすのに役立ちます.

優れた腐食耐性:チタンは,化学,海洋,航空宇宙アプリケーションで見られるような攻撃的で高温の環境で特に有効です.

耐久性および長寿:チタンフレンズは,腐食,スケール,着用に抵抗する能力のために長寿命があり,保守および交換が少なくなります.

高温耐性:チタンは,冷凍状態と高温状態の両方を含む,幅広い温度で動作することができます.様々な産業用用途に適している.

無縫で強い溶接: 溶接首の設計は,フレンズとパイプの間の接続が強く,ストレスの集中を避けるためのスムーズな移行を提供します.
