仕様
モデル番号 :
CT
産地 :
中国
最低注文量 :
1セット
支払条件 :
L/C,T/T
供給能力 :
月30セット
配達時間 :
30日
パッケージの詳細 :
工業用プラスチックフィルム包装 鋼鉄線で固定
製品名 :
電気ケーブルトレイの生産のためのカスタマイズ可能なロール形成ライン
プロフィール :
ケーブルトレイ
キーワード :
シングルシートインプットロール・フォルマー/鉄鋼ケーブルトレイ生産ライン/産業用ケーブル管理/調節可能な給餌テーブル
適用する :
電気配線システム / 電力配送 / ケーブルサポート / データセンターのケーブル / 産業施設 / 商業ビルインフラ
材料の種類 :
冷たい鉄鋼
材料の厚さ :
0.7-2mm
メインモーターパワー :
11kw*2
場所の形成 :
18
駆動システム :
ギアボックス
フレーム構造 :
鋳鉄
生産速度 :
20m/min (パンシングと切断時間を除く)
機械の状態 :
新品だ
シャフト直径 :
70mm
軸材 :
#45 55~60°Cで冷やした鋼
ローラー材料 :
高級鋼45号 表面は硬いクロム
表示言語 :
英語/スペイン語/ロシア語/フランス語など,カスタマイズ可能
制御技術 :
PLC+タッチスクリーン
記述

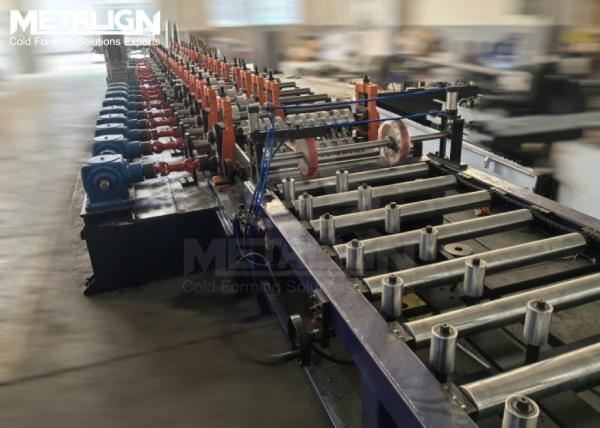

調整可能な幅のケーブルトレイロール形作機



この紹介は,主要画像に示された生産ラインと構成のみを参照します.各マシンはカスタムで作られています.Metalignは,あなたの問い合わせを歓迎し,あなたのニーズに合わせたプロファイルに金属を形づくりの適切な生産ラインを提供します.

1生産ラインの概要

  • このケーブル・トレイ・ロール・フォーム・ラインは,電気インフラストラクチャのサプライヤーやケーブル・マネジメント・システムの製造者を対象としています.プレパンクされた平面シート, 迅速な設定と柔軟な幅調整を保証します.



2プロファイルの説明

  • このプロフィールは,厚さ1.0~2.0mmの,電熱されたまたは軽度の鋼板から作られ,前もってパンチされ,前もって切断されています. UまたはC形の横切りに,側面のフレンズがあります.電気および電信産業の構造ケーブルサポートおよび配線システムに一般的に使用されます.



3生産プロセス

  • 電動給餌台 → ロール前 → 外食台

  • プリパンクされたおよびプリカットされた電熱シートは,調節可能な電動トランスミッションテーブルを通じて供給されます.ロール前者は18のステーションとギアボックス駆動シャフトでプロフィールを形作ります.出力は水平表で収集されます.幅の変更が迅速で労働の必要性が低い.



4. テクニカルパラメータ

機械 分析
電気給餌プラットフォーム 前切断,前パンチされたシートに餌を与えるために使用される
配列のためのガイドロールで装備
幅調整は複数のトレイサイズをサポート
ロール 元 ギアボックスの駆動は正確な形状を確保します
ユニバーサル・ジョイントは,スムーズなトルク転送を提供します.
18 駅は一貫してプロファイルを形作る
柔軟なトレイベース幅のための片側水平調整
テーブル外 完成品を収集する
手動スタッキングをサポート



5キーフォーカス

  • 片付けシステムで オンラインでパンチや切断を 排除できます
  • 調整可能な電動給餌プラットフォームは 多重のトレイ幅に適応します
  • ユニバーサルジョイント付きのギアボックス駆動は高精度と耐久性を保証します.
  • 18つの形状化ステーションにより,様々なサイズのケーブルトレイを円滑に形作ることができます.
  • 外部のパンシングソリューションを好む顧客にとって効率的です

6生産ラインの部品

マシン名 量
電気給餌プラットフォーム 1セット
ロール 元 1セット
テーブル外 2セット
水力発電所 1セット
PLCキャビネット 1セット



7. 設定オプション

  • テーブルの幅調整システムを 異なるシートサイズに合わせて カスタマイズしたり 頻繁に使用される幅に モーター化されたメモリ位置付けを追加したりできますロール前者は,特定のトレイの高さを収容するために構築することができます形作るステーションの数は,より重量または厚さの材料をサポートするために調整できます.
