仕様
記述

機械式制御ケーブルシステムにおいて、ケーブルヘッド—制御ヘッドまたはエンドフィッティングとも呼ばれます—は、ケーブル自体と同じくらい重要です。Twist-Lockケーブルヘッドは、四半回転Tハンドル機構を介して手動ロックを提供し、オペレーターとシステム間の主要なインターフェースとして機能します。

このページでは、Twist-Lock制御ヘッドをコンポーネントとしてに焦点を当て、以下について考察します:

• 内部構造とロック機構

• 取り付けスタイルとパネルへの設置

• 出力端部の構成（ねじ込み、溝付き、U字フォーク）

• 実際のシステムにおける主な用途

完全なケーブルアセンブリをお探しですか？Phidix Twist-Lockメインページ


をご覧ください。

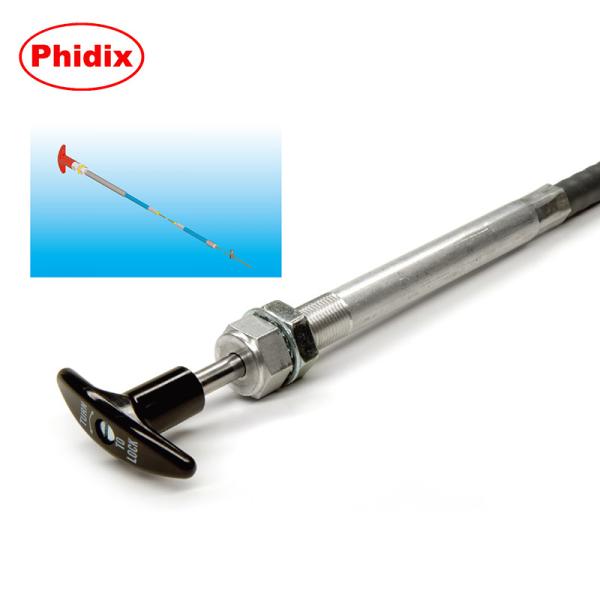

ロック機構：内部構造Twist-Lockケーブルヘッドの決定的な特徴は、四半回転機械式ロック

です。Tハンドルを回転させると、ロッキングカラーが内部のデテントまたは溝とかみ合い、ハンドルを手動でロック解除するまで動きを効果的に防ぎます。

この機構は、以下によって引き起こされる位置ずれを排除します:

• エンジン振動

• 偶発的な衝撃

• スプリング作動システムからのリバウンド

ワイストロックケーブルヘッドの端のフィッティングガイド

ロックは、追加のスプリングやクランプを必要とせずにしっかりと保持されます。

取り付けと設置スタイル

Phidixは、さまざまなOEMおよびレトロフィットのニーズに対応するために、複数の取り付けソリューションを提供しています:• ねじ込みフロントナットマウント

– 信頼性が高く、取り付けが簡単• スナップインプレートマウント

– 工具不要で、より速い組み立てが可能• リアブラケットマウント

– プレハブハウジングへの統合に最適

利用可能なハンドルオプション:• 黒色Tハンドル

（一般用途向け標準）• 赤色コード付きTハンドル


（チョーク、PTO、またはエンジンの停止機能用）

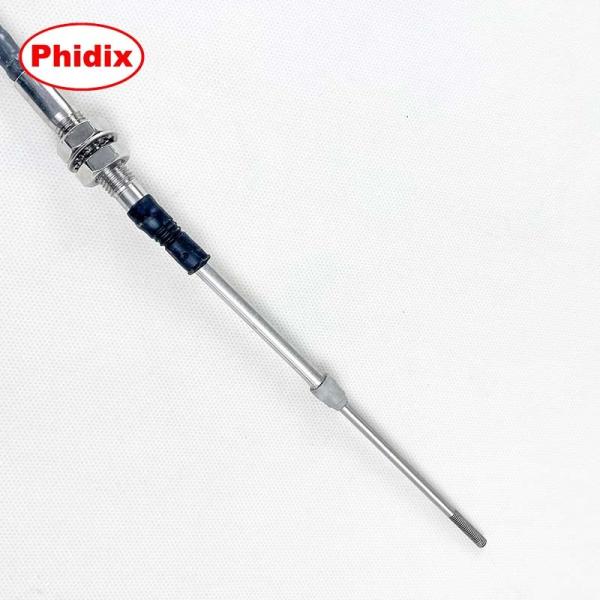

出力端部の構成

Phidix Twist-Lockヘッドは、さまざまな機械システムに合わせて、いくつかの出力端部設計と組み合わせることができます: 出力端部のタイプ
説明 ねじ付きロッド
PTOシステムまたはブレーキリンケージ制御に最適 溝付きピン
クレビスまたはスナップフィット接続に適しています U字フォーク

アクチュエータレバーとのクイックカップリング


インナーコアタイプ、エンドフィッティング、ケーブル長のカスタムペアリングは、リクエストに応じて利用できます。

一般的な用途

Twist-Lockケーブルヘッドは、安全な手動位置制御を必要とするシステムで、モジュール式のロックインターフェースとして頻繁に使用されます。これらは、一般的に以下に見られます:

• ディーゼルエンジンのスロットルケーブル

• エンジン停止および燃料遮断制御

• PTO作動機構

• 海洋およびレクリエーションビークルのチョークノブ

• 産業システムにおける手動バルブポジショナーさらに、これらは交換用エンドフィッティング


として提供されており、多くの標準的なプッシュプルケーブルアセンブリと互換性があります。

関連製品とOEMカスタマイズ

Phidixは、以下を包括的に提供しています:

• スタンドアロンTwist-Lockケーブルヘッド（ケーブルは含まれていません）

• Twist-Lockハンドルを備えた完全なケーブルアセンブリ

• OEM対応構成でカスタマイズ可能:

• ハンドルの色

• ロック張力設定

• 取り付けタイプ

• 出力端部のスタイル詳細については、
