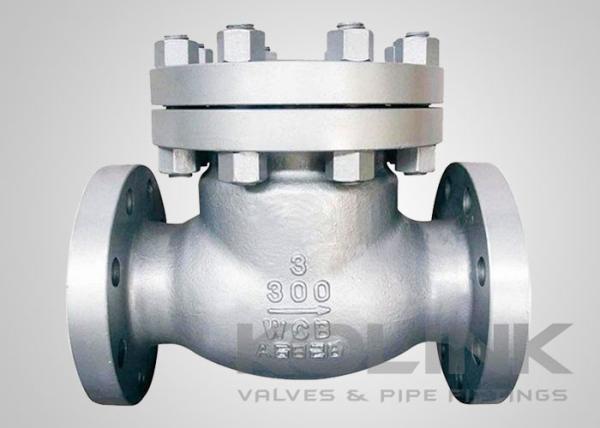

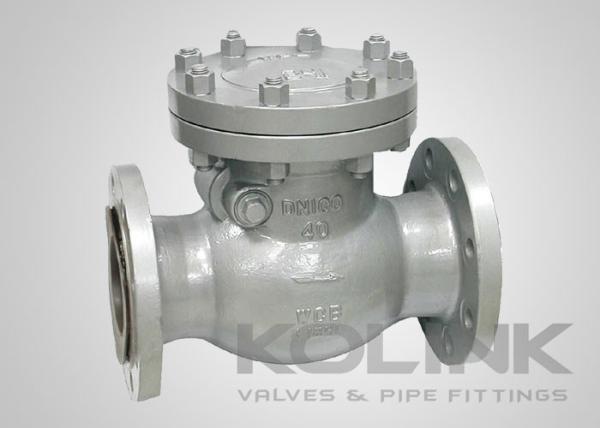

鋳鋼スイング逆止弁 フランジ接続 Class 150-1500 WCB
鋳鋼スイング逆止弁 フランジ接続 Class 150-1500 WCB
鋳鋼スイング逆止弁 フランジ接続 Class 150-1500 WCB
鋳鋼スイング逆止弁 フランジ接続 Class 150-1500 WCB
仕様
産地 :
中国
最低注文量 :
1本
支払条件 :
T/T,L/C
供給能力 :
1000個/月
配達時間 :
2〜8週間
パッケージの詳細 :
パライウッドケース
サイズ :
2~36インチまたはDN50~DN900
圧力を指定する :
クラス150 - クラス2500またはPN16 - PN420
バルブボディの材料 :
WCB,LCB,WC6,WC9,C12,C5,CF8,CF3,CF3M,CF8Mなど
記述
鋳鋼スイングチェックバルブ、クラス150-1500ノンリターンバルブ WCBフランジ
サイズ 2インチ - 36インチまたはDN50 - DN900
圧力定格 クラス150 - クラス2500またはPN16 - PN420
バルブ本体の材質 WCB、LCB、WC6、WC9、C12、C5、CF8、CF3、CF3M、CF8Mなど
鋳鋼スイング逆止弁 フランジ接続 Class 150-1500 WCB 鋳鋼スイング逆止弁 フランジ接続 Class 150-1500 WCB

スイングチェックバルブは、汎用用途に最も一般的で最適なチェックバルブです。すべてのチェックバルブ設計の中で、これらのバルブは、同じサイズの他のチェックバルブと比較して、最も低い圧力損失を生み出します。これらは、メンテナンスが容易なシンプルな設計が特徴です。

スイングチェックバルブは、流れの力を利用して、ディスクを閉位置からバルブ本体内のヒンジストップに対して、弧を描く動きで完全に開いた位置に移動させることで機能します。ディスクとスイングアームアセンブリの重量と重心の位置により、流れが中断または逆転した場合、バルブは閉位置に戻ります。ヒンジピンに取り付けられた外部カウンターウェイトは、ディスクが閉位置に戻る反応時間と速度を増減するために使用されることがあります。シート面は通常平らであり、シートに対するラジアルディスクの位置決めは、シートに対して平らである必要があることを除いて、重要ではありません。

スイングチェックバルブのディスクは、安定した流れがあるシステムで、完全に開いた位置にある場合にのみ安定します。ディスク/ヒンジアセンブリの回転中心がそのピボットポイントからかなり離れているため、スイングチェックバルブが流れの停止または逆転時に閉じるには比較的長い時間がかかります。この間、逆流の力は、流れと圧力の蓄積から大きなエネルギー増加を経験する可能性があります。この状況は、ディスクがシートに叩きつけられると、高エネルギーの水撃作用を引き起こす可能性があります。

スイングチェックバルブは、バルブをより速く閉じ、叩きつけを防ぐように設計されたレバーとウェイトなどの多くのオプションで強化できます。

スイングチェックバルブの特徴:
  • スイングディスク設計
  • ボルト締めカバー
  • 内部ヒンジピン設計標準
  • スルーボディヒンジピン設計利用可能
  • 交換可能なシート
  • フランジまたは突合せ溶接端
  • 追加レバー、カウンターウェイト、ダンパー利用可能
スイングチェックバルブの適用規格:
  • 設計と製造: API 6D、BS 1868、ASME B16.34
  • 対面: API 6D、ASME B16.10、EN 558
  • 接続端: ASME B16.5、ASME B16.25、EN 1092、JIS B2220
  • 試験と検査: API 6D、EN 12266、API 598、BS 6755
