製品の説明:

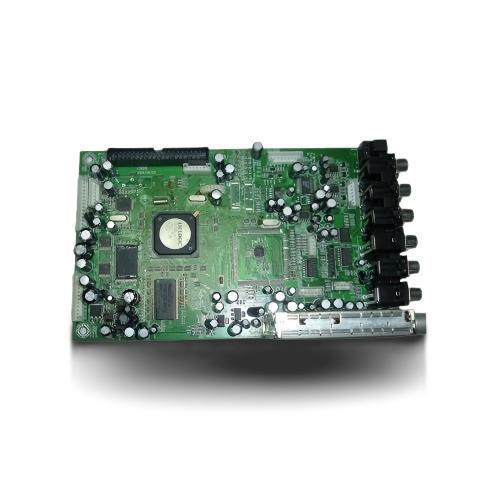

深センJieteng Circuit Co., Ltd.は、最新の設備と最先端の技術を駆使し、革新的な製品を製造し、最高の品質のPCB SMTアセンブリ体験をお届けします。この高度なソリューションは、お客様の表面実装デバイスアセンブリのニーズに完全に適合し、正確で効率的なプリント基板のはんだ付けを保証します。

当社のPCB SMTアセンブリサービスは、一般的な緑色、明るい青色、安定した黒色、美しい赤色など、さまざまなはんだマスクカラーオプションを提供しており、お客様の製品ニーズに合わせてカスタマイズできます。クラシックな白いシルクスクリーン層は、コンポーネントを明確に表示し、識別を容易にし、アセンブリ全体の美観を向上させます。

当社の製品タイプは卓越性を追求し、高性能な電子回路基板アセンブリサービスの提供に注力しています。当社のPCBサイズは100mm*100mmです。さまざまなプロジェクトのニーズに対応し、コンポーネントと回路に十分なスペースを提供するために、お客様の製品ニーズに合わせてさまざまなサイズを製造できます。

深センJieteng Circuit Co., Ltd.のPCB SMTアセンブリは、1オンスから12オンスの銅箔を成熟して製造し、シームレスな動作のための耐久性と導電性を確保できます。この機能は、電子回路全体の安定性と効率を向上させると同時に、特殊な製品のニーズにも対応します。

特徴:

• 製品名: PCB SMTアセンブリ
• 製品タイプ: PCB SMTアセンブリ
• 銅箔厚さ: 1oz~12oz
• PCB層数: 2-20層
• はんだマスクカラー: 青、緑など
• PCB材料: FR-4、HF材料、Rogers

技術的パラメータ:

用途:

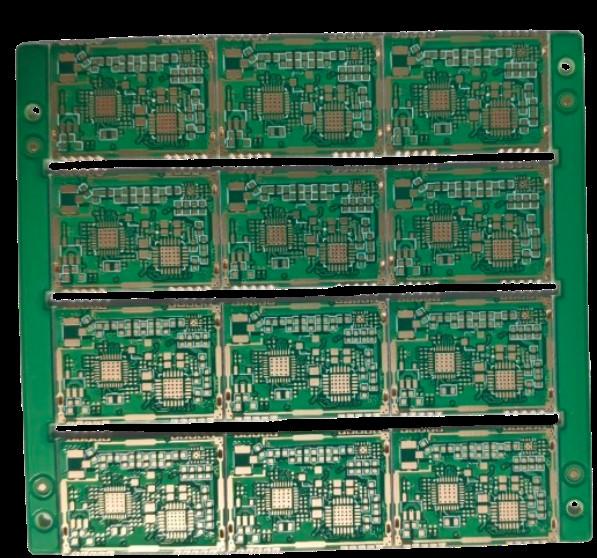

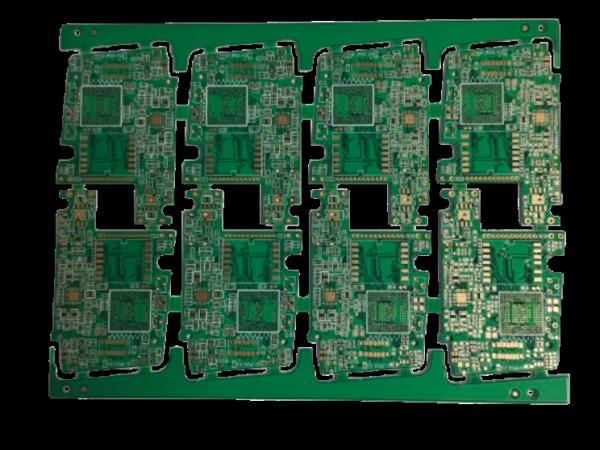

中国深センで製造されたJietengのPCBは、自動車用レーダーエレクトロニクスなど、さまざまな製品用途とシナリオに適した高品質な製品です。この製品はUL IATF16949認証を取得しており、その信頼性と性能を保証し、多くの業界やプロジェクトで人気の選択肢となっています。

PCB SMTアセンブリ製品の主な用途シナリオの1つは、プリント基板のはんだ付けです。民生用電子機器、自動車部品、または産業用機器の製造において、このPCB回路基板は、正確なはんだ付けプロセスに安定したプラットフォームを提供します。HASL、OSP、ENIGなどのさまざまな表面処理プロセスを提供しており、はんだ付け性能をさらに向上させ、接続の一貫性と信頼性を確保しています。

表面実装デバイスアセンブリ用途向けに、このPCB回路基板は優れた互換性と信頼性を備えています。フライングプローブテストにより、組み立てられたコンポーネントが完全にテストされ、最適な機能が保証されます。さらに、10〜17営業日の短納期と1日あたり5,000個の供給能力により、当社工場は多くのお客様にとって最高のパートナーとなっています。

Jieteng PCB回路基板は、美しいPCBの首都である深センで製造されています。最小注文数量はなく、価格と品質のバランスを保っています。お客様の製品ニーズに合わせて、手頃な価格で高品質な製品をカスタマイズし、さまざまな電子製造ニーズに対応する費用対効果の高いソリューションを提供できます。

よくある質問:

Q1. PCBの見積もりにはどのような情報が必要ですか？

A: Gerberファイルと技術要件。PCB材料、厚さ、銅表面、マスクとシルクスクリーンの色など)

Q2. PCB製造にはどのようなファイル形式が受け入れられますか？

A: Gerberファイル: CAM350 PCBファイル: Protel 99SE、PADS、CAD、Altium Designer。

Q3. 私のファイルは安全ですか？

A: お客様のファイルは完全に安全です。当社は、プロセス全体を通じてお客様の知的財産権を保護します。お客様のすべてのファイルは、いかなる第三者とも共有されることはありません。

Q4. 最小注文数量は？

A: 当社には最小注文数量はありません。小ロットと大ロットの両方を柔軟に処理できます。

Q5. 送料はいくらですか？

A: 送料は、商品の目的地、重量、梱包サイズによって異なります。見積もりが必要な場合は、お知らせください。
