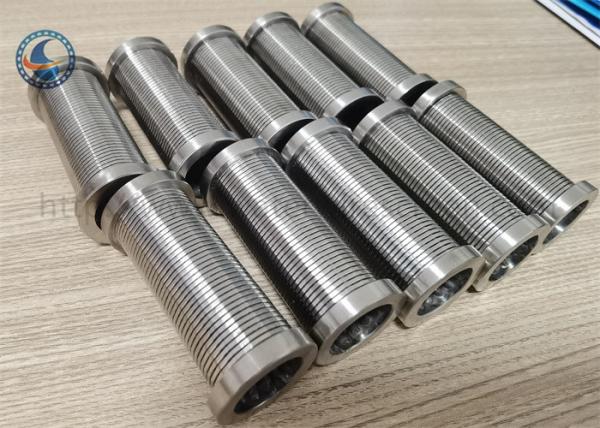

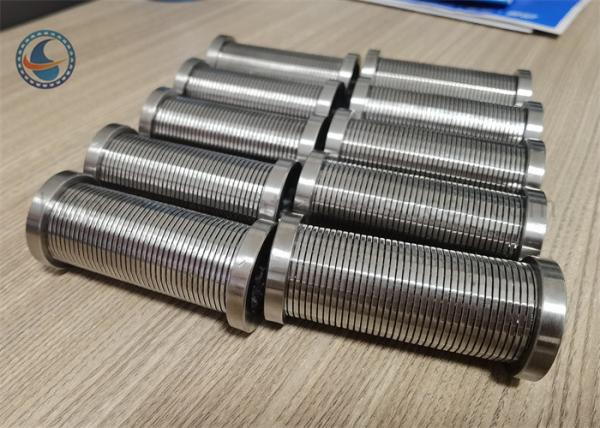

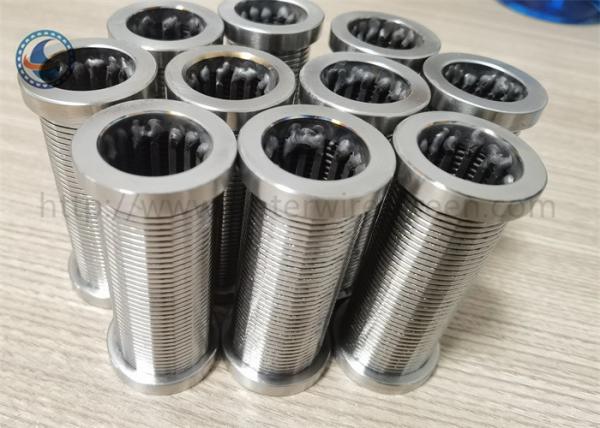

ステンレス鋼ジョンソン ワイヤー スクリーン V ワイヤー巻きフィルター エレメント
ステンレス鋼ジョンソン ワイヤー スクリーン V ワイヤー巻きフィルター エレメント
ステンレス鋼ジョンソン ワイヤー スクリーン V ワイヤー巻きフィルター エレメント
ステンレス鋼ジョンソン ワイヤー スクリーン V ワイヤー巻きフィルター エレメント
ステンレス鋼ジョンソン ワイヤー スクリーン V ワイヤー巻きフィルター エレメント
ステンレス鋼ジョンソン ワイヤー スクリーン V ワイヤー巻きフィルター エレメント
仕様
型式番号 :
HY0022
原産地 :
河北、中国
MOQ :
1pcs
支払条件 :
L/C,L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム
供給の能力 :
1000pcs/month
受渡し時間 :
量に従う7-10の仕事日、
包装の細部 :
各部分が付いている湿障壁、20のftの容器ごとの64 PC
材料 :
ステンレス鋼
グレード :
304 316L 304L 321 2205 2507
スロットサイズ :
0.5MM
直径 :
25mm
長さ :
6メートルまで
接続終了 :
溶接されたリング
パッケージ :
Woden箱
ワイヤの大きさ :
63#
支柱棒 :
2*3
記述
ステンレス鋼ジョンソンワイヤースクリーンVワイヤーラップフィルターエレメント
製品仕様
属性 値
材質 ステンレス鋼
グレード 304 316L 304L 321 2205 2507
スロットサイズ 0.5mm
直径 25mm
長さ 最大6メートル
エンド接続 溶接リング
パッケージ 木箱
ワイヤーサイズ 63#
サポートロッド 2*3
製品説明

ウェルスクリーンはVワイヤーとサポートロッドで溶接されています。各Vワイヤーの間には固定値のスロットがあり、連続スロットは、入口速度を低減し、油圧効率を高め、より効果的な開発を促進するために、最大の開放面積を提供するように設計されています。ラップワイヤーはV字型で、サポートロッドはO字型です。外側から内側へフィルタリングします。

シームスクリーンの動作原理

スリットバイブレーターは、ストレート機器を備えた一連の円筒形シェーカーで構成されています。円筒形シェーカーの両端には、偏心ブロックまたは偏心ホイールがあります。モーターが偏心ホイールを回転させると、遠心力が発生し、シリンダー内の主軸上の機器に伝達され、主軸がそれに固定された中心線を中心に円を描くように移動します。

2つの支持リングはロールの反対方向に位置し、互いに平行であるため、水平面に平行なギャップがそれらの間に形成されます。材料が供給端から入ると、ギャップを介して下部排出ポートに落下し、材料の他の部分は排出ポートから排出され、排出タンクを介して機械から排出されます。

標準仕様
サイズ（インチ） O.D（MM） スロット（MM） 長さ（M） 崩壊強度（BAR） 引張重量（トン） ラップワイヤー（幅*高さ）（MM） ロッド（MM）
3-1/2 88.9 1.0 3 ＞22 10.2 2.3*3.5 3.8MM/22
4-1/2 114.3 1.0 3 ＞28 11.5 2.3*3.5 3.8MM/22
6-5/8 168.3 0.75 5.8 ＞40 12.8 2.3*3.5 3.8MM/32
6-5/8 168.3 1.0 5.8 ＞33 12.8 2.3*3.5 3.8MM/32
6-5/8 168.3 0.63 5.8 ＞83 45 3.2*6.0 6.0MM*32
8-5/8 219.1 1.0 5.8 ＞34 21.9 2.3*3.5 3.8MM/48
8-5/8 219.1 1.0 5.8 ＞50 38.2 3.0*5.0 4.0MM/48
8-5/8 219.1 1.0 5.8 ＞60 46 3.2*6.0 5.0MM/48
10-3/4 273.1 0.75 5.8 ＞50 32.9 2.3*3.5 4.9MM/55
10-3/4 273.1 1.0 5.8 ＞60 39.5 3.0*5.0 4.9MM/55
10-3/4 273.1 1.0 5.8 ＞100 48 3.2*6.0 5.0MM/55
12-3/4 323.9 1.0 5.8 ＞120 37.2 3.0*5.0 4.0MM/50
14 355.6 1.0 3 ＞80 37.8 3.0*5.0 4.0MM/59

お客様のニーズに合わせて特別な仕様を作成できます！

製品の利点
  • 詰まりにくい： 特殊なV字型ワイヤーにより、スクリーンの外側の穴が内側よりも小さくなるため、穴が詰まりにくくなっています。
  • スロットが均一： CNC工作機械はワイヤー間のギャップを厳密に制御しているため、ギャップが均一です。
  • 強力な耐食性： ステンレス鋼304は高い耐食性を備えています。
業界での用途

ジョンソン・スクリーンの特定の連続スロット構造は、流量を最適化し、目詰まりを最小限に抑え、含水地質層のより迅速な開発を支援することを目的としています。次の状況で最適に適用されます。

  • 小さな微粒子で構成された地質層
  • 砂利パックが設置される井戸
  • 最大の開放面積が必要な薄い帯水層
  • 大口径および小口径の深井戸
