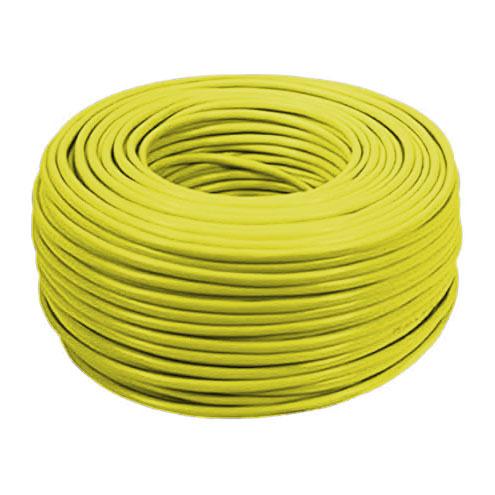

INTEGRITY Cat5e SFTPケーブル 強化EMIシールド セキュアネットワーク用
INTEGRITY Cat5e SFTPケーブル 強化EMIシールド セキュアネットワーク用
INTEGRITY Cat5e SFTPケーブル 強化EMIシールド セキュアネットワーク用
INTEGRITY Cat5e SFTPケーブル 強化EMIシールド セキュアネットワーク用
INTEGRITY Cat5e SFTPケーブル 強化EMIシールド セキュアネットワーク用
INTEGRITY Cat5e SFTPケーブル 強化EMIシールド セキュアネットワーク用
仕様
型番 :
ITI-CT5SF-024
産地 :
深セン
最低注文量 :
1000個
支払条件 :
t/t
供給能力 :
2000個/日
配達時間 :
15~45日
記述

INTEGRITY Cat5e SFTPケーブル 高度なEMIシールドで安全なネットワークを

製品説明:

1. 優れた電磁シールド

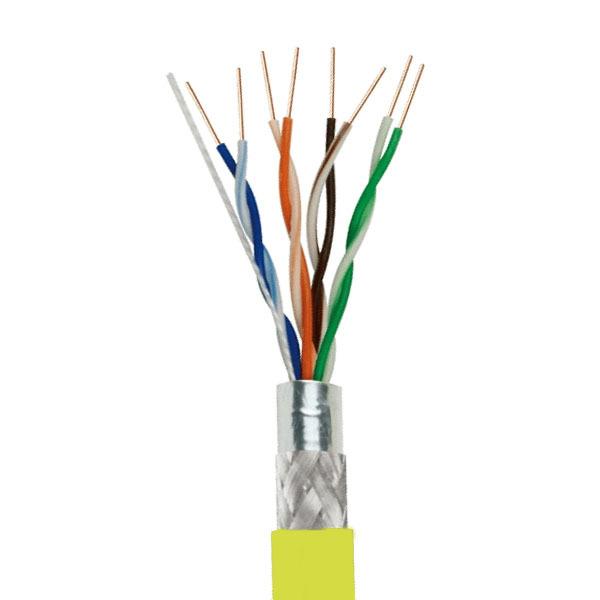

INTEGRITY Cat5e SFTPケーブルは、二重シールド（アルミ箔と錫メッキ銅編組）で設計されており、優れたEMI保護を提供し、最大25dBのノイズ耐性を実現します。高い機密性と干渉耐性が求められる環境に最適です。


2. 高品質の無酸素銅

高品質の無酸素銅導体を採用し、このネットワークケーブルは安定した信頼性の高い電気性能を保証し、標準のCat5e仕様を大幅に上回り、最適なデータ伝送品質を実現します。


3. 安定した高速性能

90メートルの距離で100Mbpsおよび100MHzの帯域幅をサポートし、LANネットワーキングや高速アプリケーション向けに高速で信頼性の高い接続を提供します。


4. 多用途で安全なアプリケーション

高度なセキュリティ環境での使用に最適で、このケーブルは、シールドされた機密システム、オフィスネットワーク、およびEMI保護とデータセキュリティが重要なあらゆる設置に最適です。


5. 耐久性と堅牢な構造

過酷な環境に耐えるように構築されたSFTPケーブルは、物理的なストレスに耐えながら、屋内ネットワーク配線に優れた伝送品質を維持する耐久性のある構造を備えています。


6. 高度なシールド技術

独自の0.06mmアルミ箔と錫メッキ銅編組シールドにより、最大90dBのEMI保護が保証され、電磁干渉が極端な地域での設置に適しています。


7. 業界標準に準拠

従来のCat5eケーブルの性能を上回り、要求の厳しい産業、商業、および住宅のネットワーキングアプリケーションでの使用に最適です。


性能指標:

電気的特性

20℃での導体抵抗

NF EN 50289-1-2 / IEC 60189-1

≤ 9.5 Ω / 100m

ペア内の抵抗不均衡

NF EN 50289-1-2/ IEC 60708

≤ 2%

絶縁耐力

試験電圧（cd/cd）：1.00KV DCまたは0.7 KV AC for 1 min 試験電圧（cd/screen）：1.00KV DCまたは0.7 KV AC for 1 分

NF EN 50289-1-3 / IEC 61196-1-105

破壊なし

20℃での絶縁抵抗（100～500VのDC電圧下で2分間の通電後）

NF EN 50289-1-4 / IEC 60885-1

>1500 MΩ / 100m

相互容量

NF EN 50289-1-5 /IEC 60189-1

5600pF / 100m MAX

800Hzまたは1kHzでの対地間容量不均衡

NF EN 50289-1-5 / IEC 60189-1

≤ 160 pF / 100m

100MHzでの特性インピーダンス

NF EN 50289-1-11/ IEC 61156-1

100 ± 15 Ω

スパークテスト

UL444

2000 ± 250VOC


伝送特性
CAT5e ANSI/TIA-568.2-D; IEC 61156-6; YD/T1019-2013

No.

周波数

減衰（最大）

遅延時間

（最大）

遅延スキュー

（最大）

リターンロス（最小）

NEXT（最小）

PS NEXT（最小）

EL-FEXT（最小）

PS EL-FEXT（最小）

MHz

dB/100m

ns/100m

ns/100m

dB（100mあたり）

dB（100mあたり）

dB（100mあたり）

dB（100mあたり）

dB（100mあたり）

1

4

4.05

552

45

23.01

56.27

53.27

51.96

48.96

2

8

5.77

546.73

45

24.52

51.75

48.75

45.94

42.94

3

10

6.47

545.38

45

25

50.3

47.3

44

41

4

16

8.25

543

45

25

47.24

44.24

39.92

36.92

5

20

9.27

542.05

45

25

45.78

42.78

37.98

34.98

6

25

10.42

541.2

45

24.32

44.33

41.33

36.04

33.04

7

31.25

11.72

540.44

45

23.64

42.88

39.88

34.1

31.1

8

50

15.07

539.09

45

22.21

39.82

36.82

30.02

27.02

9

62.5

16.99

538.55

45

21.54

38.36

35.36

28.08

25.08

10

100

21.98

537.6

45

20.11

35.3

32.3

24

21

11

12

13

14

備考: ＊ は参照値です


注意:


1、配線計画と設計
> 情報ポイントの設定: 実際のニーズに応じて情報ポイントを合理的に設定します。たとえば、マスターベッドルームには2つの情報ポイントを設置して、2人が同時にコンピューターを操作できるようにすることができます。他のベッドルームとリビングルームには情報ポイントを1つ設置できます。住宅の中央と前面および背面のバルコニーの隠れたエリアには、将来的にワイヤレスネットワークアクセスデバイスの設置を容易にするために、2〜3つの情報ポイントを設置できます。
> 情報ソケットの位置: 情報ソケットの位置を選択する際は、使いやすく、家具によって妨げられないようにしながら、プライバシーを維持してください。寮では、情報ソケットをベッドの両側に配置できます。リビングルームでは、ソファの片端を窓の近くに配置できます。書斎では、机の近くに配置し、情報コンセントと床の垂直距離は20センチメートル以上にする必要があります。

2、ネットワークケーブルの選択と接続
> ネットワークケーブルの種類: 屋内使用には、一般的に非シールドのカテゴリ5ケーブルが推奨されます。
> ネットワークケーブルの接続方法: EIA/TIA 568BまたはEIA/TIA 568A規格に準拠する必要があります。ネットワークカードとスイッチ、および光トランシーバーモジュールとスイッチを接続するには、ストレートケーブルを使用します。ネットワークカード同士とハブ同士を接続するには、クロスケーブルを使用します。ネットワークケーブルを作成する際は、ネットワークの正常な動作を確保するために、標準仕様に従って接続する必要があります。
> ケーブルの長さと曲げ: 配線を行う際は、ケーブルの長さと曲げ半径に注意してください。カテゴリ5eイーサネットケーブルの最大伝送距離は通常100メートルであり、この距離を超えると信号減衰が発生する可能性があります。同時に、重い圧力がかからない条件下では、ネットワークケーブルの曲げ半径はケーブルの直径の8倍以上にして、安定した信号伝送を確保する必要があります。

3、集約デバイスと電源設定
> 集約デバイスの位置: 集約デバイスは、換気の良い隠れた場所に設置し、湿気、水に弱い場所、電磁干渉を受けやすい場所への設置は避けてください。
> 電源設定: ハブデバイスには電源が必要なため、装飾を行う際には、ハブデバイス用の電源インターフェースを確保する必要があります。

4、干渉と保護
> 電磁干渉: ツイストペアケーブルとコンピューターは、洗濯機、冷蔵庫、エアコン、ファンなどから一定の距離を保ち、ツイストペアケーブル内の信号への影響を避ける必要があります。

5、テストと受け入れ
> 回線テスト: 配線が完了したら、専門のテスト機器を使用して回線をテストし、各回線の接続性と伝送速度が設計要件を満たしていることを確認する必要があります。
> 受け入れ基準: 受け入れ時には、配線品質が設計要件を満たしていることを確認するために、関連する規格と仕様に従う必要があります。
