仕様
型式番号 :
iVick-484ST
原産地 :
トンコワン/中国
MOQ :
1セット
支払の言葉 :
T/T、ウェスタン・ユニオン
供給の能力 :
毎月20セット
受渡し時間 :
30仕事日
包装の細部 :
合板箱
記述

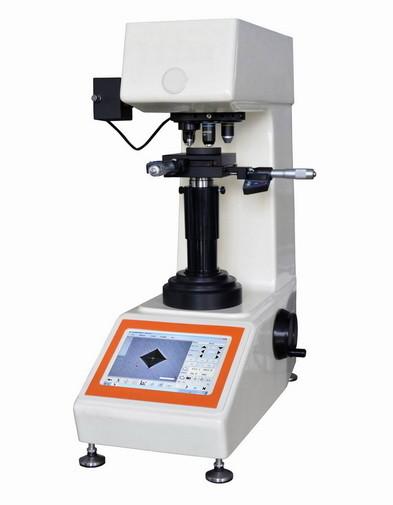

インテリジェントタッチコントローラー 10Kgf 自動ターレット付きのヴィッカース硬度試験機



技術データ ダウンロード: iqualitrol ビッカース硬度テスト iVick-484ST



製品の特徴:

iqualitrol 新世代のVickers硬度テストは,硬度テストとパネルコンピュータの統合設計を採用し,すべてのテストパラメータはパネルコンピュータで設定できます.

CCD画像取得システムは動的インデント画像を表示し,画像をロックし,高度な精度と安定性で自動でヴィッカース硬度値を取得し,人間のエラーを回避することができます.

操作システム"Windows10/11"を搭載したタッチスクリーンコントローラで,コンピュータのすべての機能を備えており,外部画面やプリンターなどの出力装置に接続できる.

オリジナルは3つの測定対象,自動認識,モーターターレを設置した.

リフティングスクリューはスムーズなトランスミッションでワームとギア構造を採用します.

試験力の自動加載,保持,放出

サポート硬度変換機能

測定データを自動的に保存し,硬度深度曲線を生成し,WORDまたはEXCEL文書として保存する.

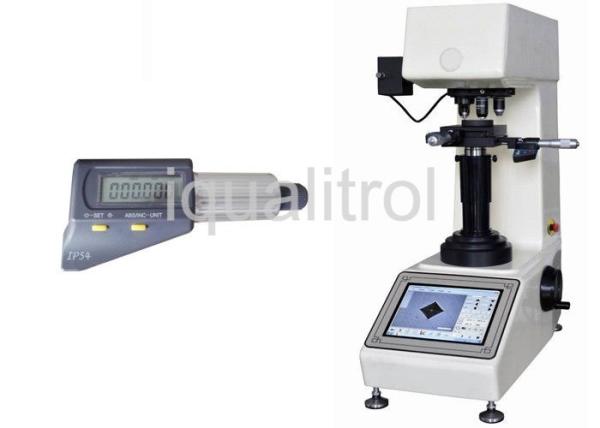

デジタルマイクロメートルのXYテストアンヴィルにより,測定をより精密にし,オプションのモーター化されたXYテストテーブルでヴィッカース硬度試験の完全自動化を実現します.

適用範囲:
鉄金属,非鉄金属,ICの薄いセクション,コーティング,ポリメタル,ガラス,セラミック,アガート,宝石,薄いプラスチックセクションなどに適しています.炭化層の深さやトラペジウムや硬化層の硬度試験など.

技術仕様:

iVick-484ST について

0.2kgf,0.3kgf,0.5kgf,1kgf,2kgf,2.5kgf,3kgf,5kgf,10kgf
1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N
試験範囲 1HV~2967HV
積載方法 自動 (積載/滞在/卸荷)
塔 自動ターレット
パソコン CPU: インテル I3,メモリ: 2G,SSD: 32G
CCD ピクセル 1.300万
変換スケール HRB, HRD, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW
読み難さ 触覚画面でインデント表示と自動測定
データ出力 カーブチャートとWORDまたはEXCELレポート
目標 10x, 20x, 40x
全拡大図 100×200×400×100×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×400×
決議 0.25μm,0.125μm,0.0625μm
休憩 時間 0~60s
光源 ハロゲンランプ
モーター式XY試験台 サイズ: 100×100mm 移動: 25×25mm 解像度: 0.01mm
マックス 標本の高さ 185mm
喉 130mm
電源 AC220V/50Hz/1Ph,AC110V/60Hz/1Ph
実行標準 ISO 6507,ASTM E92,JIS Z2244,GB/T 43402
サイズ 560×335×675mm パッケージ寸法: 650×380×960mm
体重 純重量 48kg 総重量 62kg


梱包リスト:

名前 Qty 名前 Qty
楽器の本体 1セット ダイヤモンド・ヴィッカーズ・インデンタ 1pc
10倍 20倍 40倍 目標 1個あたり 交差試験表 1pc
電源ケーブル 1pc 水平調節螺旋 4個
レベル 1pc ファイューズ 1A 2個
ハロゲンランプ 12V/15~20W 1pc スクロールドライバー 1pc
内部の六角スナップ 2.5mm 1pc 硬度ブロック 700~800 HV1 1pc
硬度ブロック 400~500 HV5 1pc 防塵カバー 1pc
使用説明書 1 枚



10x ヴィッカースデジタル顕微鏡



ヴィッカーステストの原理



ビッカース硬度試験方法は,ダイヤモンドのインデントで試験材料をインデントする.縦軸のピラミッドの形で,正方形の底部と反対面間の136度角で,1~100kgfの負荷にさらされ,完全負荷は通常10〜15秒間適用されます.



負荷を取り除いた後,材料表面に残る2つの斜面を顕微鏡で測定し,その平均を計算する.穴の傾斜面の面積を計算するヴィッカース硬度は,kgf負荷を平方mmの穴位で割ることで得られる分数である.



穴の平均斜面が決定されたとき,ビッカース硬度を公式から計算してもよいが,変換表を使用することがより便利である.



ヴィッカース硬度は10kgfの力によって800VH/10のVickers硬度を得られたことを意味します.複数の異なる負荷設定により,ほぼ同一の硬度値が均質な材料に与えられます他の硬度試験方法による任意のスケール変更よりもはるかに優れている.



ヴィッカース硬度試験の利点は,極めて正確な測定値が取れ,すべての種類の金属と表面処理に使用されるインデンタは1種類のみである.最も柔らかい素材と最も硬い材料をテストするために徹底的に適応し,非常に正確ですバランスのある負荷下では,ビッカース機は,ブリーネル機やロックウェル機よりも高価な床立装置です.





ノープ硬度試験方法は,主に小部品,薄い切片,またはケース深度作業に使用されます.ノープの穴は非常に小さいが,主な用途は以下のとおりです:



薄い素材 (フィルムなど) をテストしたり,部品の表面を測定したり
小部分や小面積
個々の微細構造を測定する
硬度変化のプロファイルを記述するために,部品を切断し,一連のインデントをすることで,ケース硬化深さを測定する.



ノープインデントはピラミッド状のダイヤモンドで,より長方形または長方形である.ノープ方法は,インデントが密接に隔たりまたはサンプルの縁に近いときに一般的に使用される.



ノープインデントの幅は測定により高い解像度を提供し,インデントもより深くない.したがって,非常に薄い材料に使用することができます.



技術データシート:iqualitrol ビッカース硬度テスト iVick-484ST
