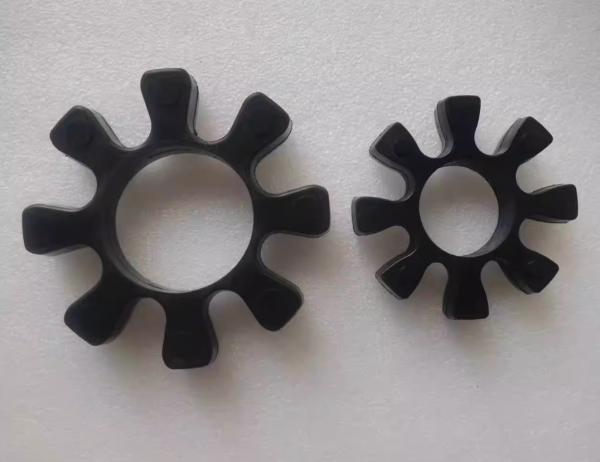

R82 OD78mm x ID31mm x T18mm 黒色用カップリングスパイダー用カスタマイズ可能なゴム製カップリング

OMTゴム製カップリングスパイダー、ラバースパイダー、カップリングスパイダー

黒色のゴム材料

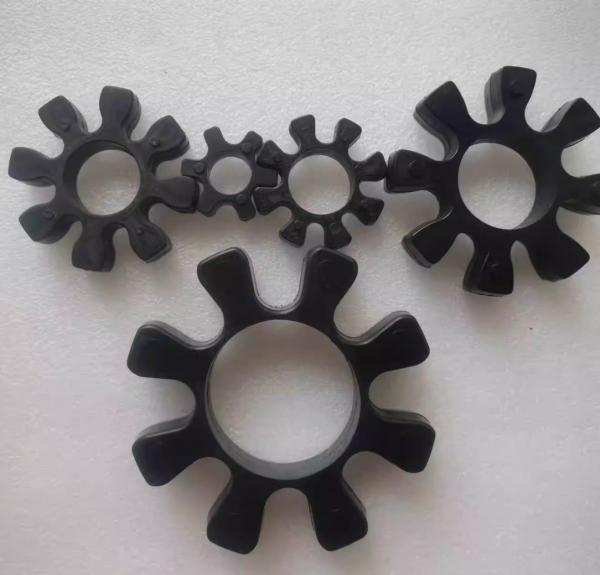

R42、OD42mm x ID19mm x T14mm

R62、OD59mm x ID29mm x T16mm

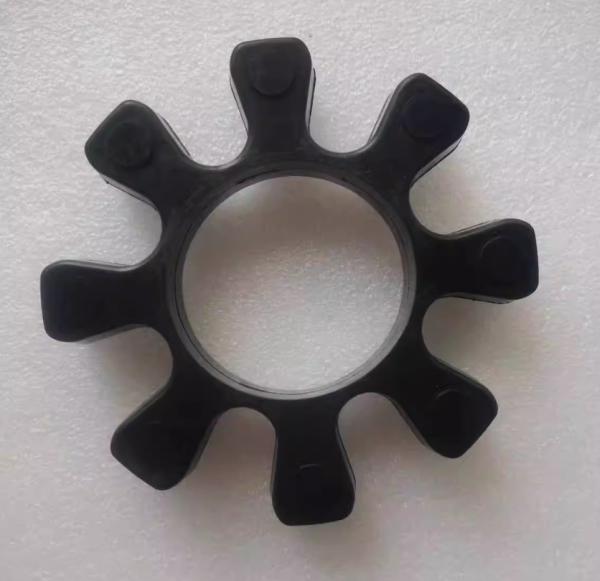

R82、OD78mm x ID31mm x T18mm

R103、OD99mm x ID42mm x T21mm

R132、OD132mm x ID64mm x T26mm

1. OTM八角カップリング（ジョーカップリング/梅の花カップリング）

• 構造的特徴：凸状のローブ（通常8つのローブで八角形を形成）と中央のゴムエラストマー（梅の花パッド）を備えた2つの金属製ハーフカップリングで構成されています。です。

• 動作原理：トルクは、ゴムの弾性を利用して、ローブ間のゴム製梅の花パッドを介して伝達されます。

  • 衝撃と振動を吸収します。

  • ミスアライメントを補正します：軽微な軸方向、半径方向、および角度方向のずれに対応します。

  • 電気絶縁を提供します。

• 用途：ポンプ、ファン、コンプレッサー、モーター、ギアボックスなどの駆動システムで広く使用されています。

2. コアコンポーネント：ゴム製クッションブロック/弾性要素/梅の花パッド

• 機能：カップリング性能に直接影響を与えるコアダンピング要素。

• 名前：一般的に梅の花パッド（その形状から）、クッションブロック、弾性要素、またはクッションリングです。

• 材料：通常ポリウレタン（PU）またはニトリルゴム（NBR）:

  • ポリウレタン（PU）：耐摩耗性、耐引裂性、高負荷容量（最も一般的）。

  • ニトリルゴム（NBR）：優れた耐油性（油性の環境に適しています）。

• モデル識別：

  • R42、R62、R82、R103、R132などは、梅の花パッドの仕様モデルです。

  • 数字は通常、設計されているカップリングサイズまたはボア径範囲を示します（単位：mm）。

3. 一般的な梅の花パッドモデルと仕様のリファレンス

以下は、一般的なモデルの典型的な仕様です（注：規格はメーカーによって若干異なる場合があります。必ず物理的な測定またはメーカーの選択チャートで確認してください！）：

4. 購入と交換の重要ポイント

1. 元のモデルを特定する：

   • 古いパッドを取り外し、刻印されたモデル（例：R42）を確認します。

   • 主要な寸法を測定します：外径（OD）、内径（ID）、厚さ（H）、ローブの数（通常6または8）。

2. カップリング仕様を合わせる：

   • パッドモデルは、カップリング本体モデルに対応している必要があります。

3. 動作条件を考慮する：

   • トルクと速度：パッドが負荷に耐えられることを確認してください。

   • 環境：油性の場合はNBRを選択し、一般用途には耐摩耗性のPUを選択してください。

   • 温度：ゴムの温度許容範囲を確認してください。

4. ブランドと品質：

   • OEM部品は最高の互換性を提供します。評判の良いブランド（例：R+W、KTR、Lovejoy、OTM）は、より高い信頼性を提供します。

5. 交換手順（簡略化）

1. 機器をシャットダウンし、電源を遮断します（安全第一）。

2. カップリングガードを取り外します。

3. カップリングボルトを緩めます。

4. 古いパッドを取り外し、嵌合面を清掃します。

5. 新しい梅の花パッドを片方のハーフカップリングのローブに挿入します。

6. もう一方のハーフカップリングを合わせ、そっと押し込みます。

7. ボルトを対角線上に指定トルクまで締め付けます。

8. ガードを再取り付けします。

概要

• OTM八角カップリングは、緩衝のために梅の花パッド（例：R42/R62/R82/R103/R132）に依存しています。

• 交換時には、運用上のニーズを考慮して、モデルと寸法を正確に一致させてください。

• 調達には、公式チャネルを通じてパッドを入手するか、パラメータを使用してOTMサプライヤーに連絡してください。

正確なパッド仕様の確認のために、古い部品の寸法または機器モデルを提供してください！
