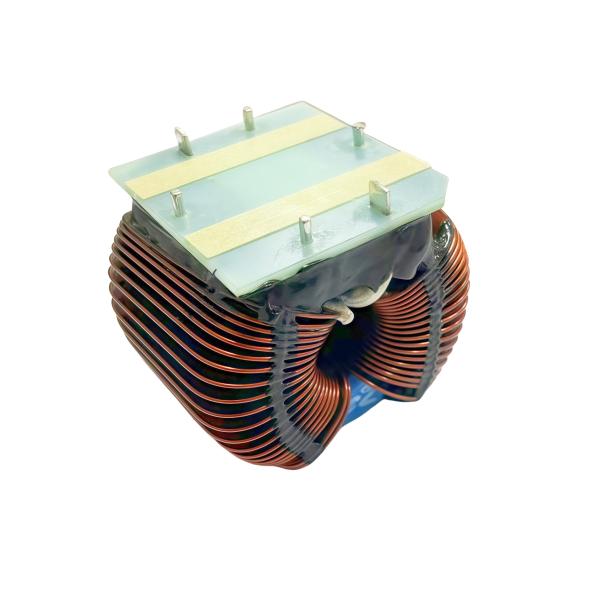

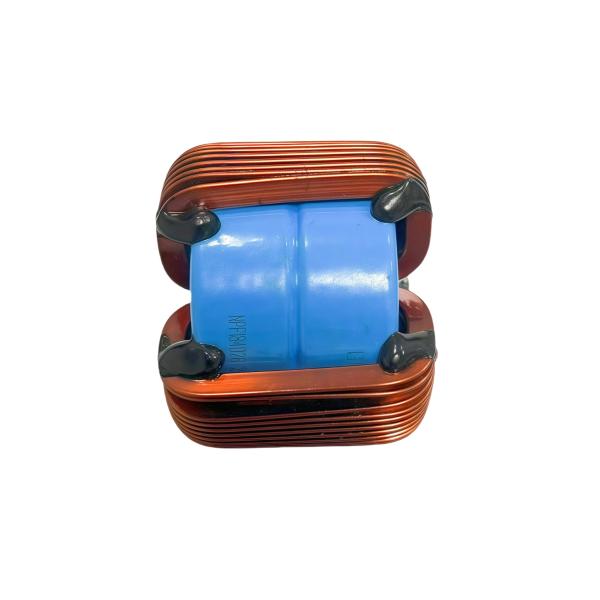

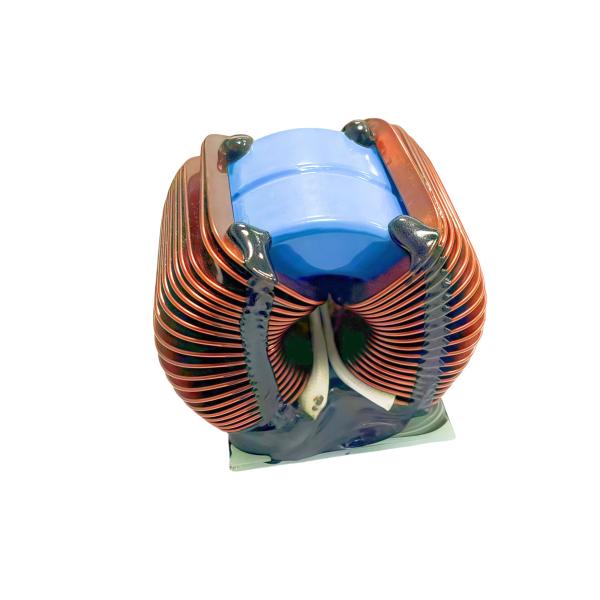

太陽光発電インバーターリングインダクタフラット銅線高電流インダクタコイル

1. 製品説明

この太陽光発電インバータートロイダルインダクタは、フラット銅線で巻かれており、高電流用途におけるコアエネルギー貯蔵およびフィルタリングコンポーネントとして機能します。 太陽光発電インバーター用に特別に設計されており、そのトロイダルコア構造は磁場を効率的に集中させ、磁気漏れとエネルギー損失を削減します。 フラット銅線巻線と組み合わせることで、直流抵抗（DCR）を大幅に低減し、高電流出力を処理できるようになり、太陽光発電システムにおける直流から交流への変換時の高出力要件を完全に満たします。 高い飽和磁束密度により、電流変動時でも安定したインダクタンス値を確保し、高調波干渉を効果的に抑制し、インバーター変換効率を96％以上に向上させます。 さらに、コンパクトなリング設計により設置スペースを節約し、耐高温絶縁材料により、-40℃から+150℃までの屋外の極端な環境下でも信頼性の高い動作を保証します。 これにより、太陽光発電所や分散型太陽光発電システムにおける安定した電力変換をサポートするための重要なインダクタンスコンポーネントとなり、太陽光発電エネルギーの効率的な利用を保証します。

1. 高効率電力変換
低損失Fe-Siコア

従来のフェライトコアと比較して、Fe-Siコアはより高い飽和電流を持ち、太陽光発電インバーターの高電流用途に適しています。

高周波損失が少ないため、発熱を抑え、システム効率を向上させます。

フラット銅線巻線

スキン効果の低減：高周波での電流分布がより均一になり、ACインピーダンスが低減されます。

優れた放熱性能：フラットワイヤは表面積が大きいため、丸線よりも20％～30％低い温度上昇を実現します。

2. 高電流処理能力
太陽光発電インバーターは、持続的な高電流（例：50A～200A）を必要とし、従来の丸線は過熱しやすくなっています。

フラットワイヤは断面積が大きいため、コンパクトなサイズを維持しながら、電流容量を向上させます。

実際の測定比較：同じ寸法でのフラットワイヤインダクタと丸線インダクタの温度上昇と電流曲線。

3. 構造的利点
デュアルリングコア設計：インダクタンス値を柔軟に調整するために積み重ねることができます。

高い機械的強度：フラットワイヤはしっかりと巻かれており、優れた耐振動性を提供し、屋外の太陽光発電環境に適しています。

自動化対応の生産：フラットワイヤは機械巻線が容易で、丸線よりも優れた一貫性を提供します。

4. PVインバーターにおける重要な役割
DC-AC変換におけるフィルタリングとエネルギー貯蔵、高周波高調波の抑制。

MPPT（最大電力点追従）回路の重要なコンポーネントであり、発電効率を向上させます。

システムの寿命延長：低温設計により、電解コンデンサなどの周辺コンポーネントの経年劣化を抑制します。

2. 性能特性

特徴仕様/説明
コア材料高品質鉄-シリコン-アルミニウム（Fe-Si-Al）合金
巻線1.5*10mmフラット銅線
定格電流連続：50-200A（より高いオプションもカスタマイズ可能）
インダクタンス安定性優れたDCバイアス特性、高電流でのインダクタンス低下を最小限に抑えます
周波数範囲20kHz～100kHzのスイッチング周波数に最適化
効率>98%の変換効率
温度範囲動作：-40℃～+150℃（Hクラス絶縁）
熱性能低い熱抵抗、均一な熱分布
EMI性能トロイダル構造により電磁干渉を最小限に抑えます
信頼性耐振動性、防湿コーティング、IEC 60068規格に準拠
サイズ上の利点同じ電力定格の従来のインダクタよりも30％コンパクト
用途ストリング/セントラルPVインバーター、エネルギー貯蔵PCS、EV充電システム
