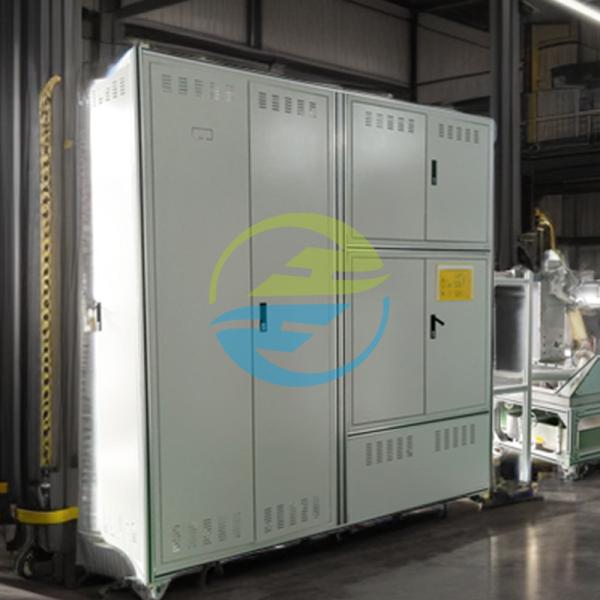

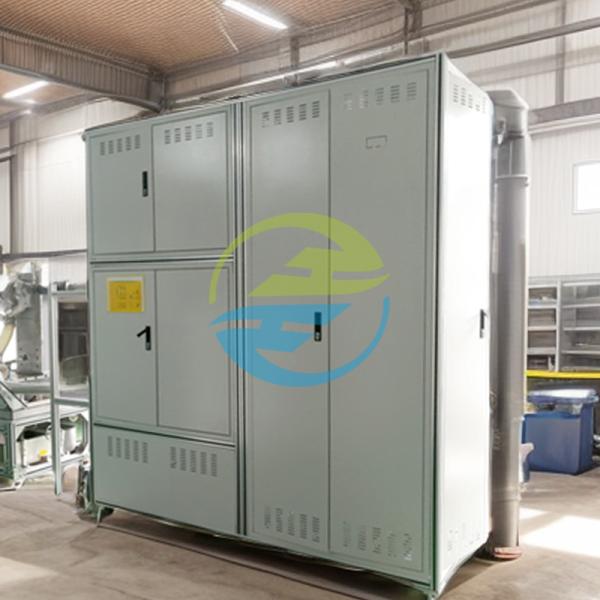

IEC 60034 高圧水ポンプ試験台 総合性能試験

製品説明
WPT-14は,水ポンプのための全機能,高精度総合性能試験システムで,研究開発,生産,検査段階でのポンプ機器の試験のために設計されています.高圧下で自動テストをサポートします工業用アプリケーションシナリオの幅広い範囲をカバーする. 先進的なポンプ試験機器として,装置はISO 9906などの国際規格に適合している, データ収集と追跡可能なレポート出力システムを統合し,ポンプ製造,石油化学,水保全プロジェクト,科学研究機関で広く使用されています.

試験対象

  • 遠心ポンプ:一段階/多段階,水平/垂直,パイプラインポンプ

  • ポジティブ・ディプロジェンスポンプ:ポンプ,ダイアフレームポンプ,ギアポンプ

  • 特殊条件のポンプ:潜水式ポンプ,缶詰のモーターポンプ,磁気ポンプ

検査項目

  1. 性能パラメータ:

    • 頭 (H-Q曲線,精度)±0.5%)

    • 軸の電源と効率 (P-ザ曲線,解像度 0.1%)

    • 純正吸管頭 (NPSHr,ISO 9906Bクラス)

  2. 運用安定性:

    • 振動加速 (X/Y/Z三軸,≤2.8m/s2@1500rpm)

    • 騒音デシベル (距離1m,≤55kWのポンプでは85dB)

  3. 耐久性と安全性

    • 密封器の漏れ (機械密封器)≤5滴/分)

    • モーターの温度上昇 (スタータルの巻き込み)≤120K,IEC 60034-1)

  4. 特別テスト:

    • 高温環境への適応性 (24時間連続で150°Cで動作)

    • 粒子の耐久性 (50%ムム不純物を含む水で試験,着用)≤0.05mm)

製品の特徴
*高精度試験とインテリジェント制御:高精度センサーとインテリジェント測定・制御システムを使用して,圧力 (±0.2% FS), 流量 (±0.5% FS),効率 (±0.5%). 12インチタッチスクリーンは"タッチテスト・スキームの設定をサポートします.PLCに接続されたサーボモーターは,試験データの信頼性を確保するために,精度に速度を調整.
*多次元試験能力:従来の性能試験 (ヘッド流量曲線,軸の電力効率曲線,カビターション幅) に加え,振動 (解像度 0) のような指標の同期モニタリングもサポートします.1m/s2),騒音 (精度±1dB),密封漏れ,ベアリング温度上昇により,ポンプの動作安定性を包括的に評価する.
*柔軟で適応性の高い設計: 急速交換装置 (DN50-DN600 フレンズインターフェース) は,水平,垂直,潜水式ポンプなどのさまざまなポンプタイプと互換性があります.オプションの真空システムは,深井ポンプの作業条件をシミュレートします清潔な水,下水,石油などの様々なメディアのテストをサポートし,さまざまな産業のニーズを満たしています.
*データ追跡とインテリジェント管理: 256GBのストレージスペースが組み込まれ,さまざまなテスト曲線とレポートを自動的に生成し,USB/Ethernet輸出とホストコンピュータソフトウェア分析をサポートします.SPC統計グラフのリアルタイム表示ISO 9001の品質追跡性要件に沿った異常データに対する自動マークとアラーム

国際基準基準
WPT-14高圧水ポンプ試験台は,試験結果の正確性とグローバルな適用性を確保するために,いくつかの国際的な権威のある基準を厳格に遵守します.
*ISO 9906では2018: ポンプの水力性能受容試験 (第5項の効率試験,第6項のNPSH試験)
*GB/T 3216-2016:回転動力ポンプの水力性能受容試験レベル1,2,3 (第5項頭部試験;第6項振動と騒音制限)
*API 610:2010: 石油,石油化学,天然ガス産業用遠心ポンプ (9 項 機械的整合性試験,10 項 性能試験)
*ANSI/HI 1.6-2019: ポンプ効率試験 (第4節 効率計算方法;第5節 試験不確実性)
*IEC 60034-1:2010: 回転式電動機械 第1部分:評価と性能 (第7項 温度上昇試験;第8項 効率決定)

テクニカルパラメータ

カテゴリー

パラメータ詳細

モデル

WPT-14

試験圧力範囲

0-50MPa (水力),0-10MPa (空気)

流量範囲

0.1〜5000m3/h (電磁気流量計 ±0.5%FS)

パワー範囲

0.5〜500kW (エンジン速さ:0〜3000rpm, ±0.1%精度)

温度範囲

0-150°C (操作) -20-70°C (保管)

振動測定

0~200m/s2 (加速計,解像度:0.1m/s2)

騒音レベル

30~120dB (音量計, ±1dBの精度)

制御インターフェース

12インチLCDタッチスクリーン (1920×1080解像度)

データ保存

256GB内蔵メモリ (テスト記録200,000+をサポート)

テストメディア

水,油,腐食性液体 (選択用防腐モジュール)

保護クラス

IP55 (制御キャビネット),IP67 (センサーユニット)

電源

AC380V±10%,50/60Hz,定位電源:800kVA (最大)

サイズ

5000×3500×3000mm (水タンクと制御システムを含む)

体重

5000kg (ステンレス鋼構造)

コミュニケーション

RS485/Modbus TCP,USB30, イーサネット (OPC UA プロトコルに対応)

試験の正確性

圧力: ±0.2%FS 流量: ±0.5%FS 効率: ±0.5%
