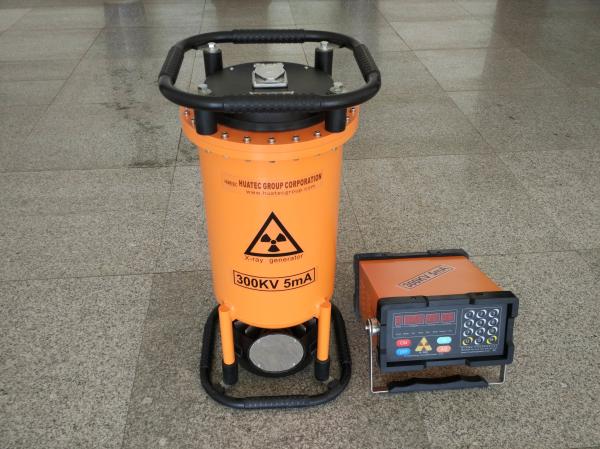

X光線機械陶磁器の管50mmの最高の浸透を溶接する鋼鉄300KV
X光線機械陶磁器の管50mmの最高の浸透を溶接する鋼鉄300KV
X光線機械陶磁器の管50mmの最高の浸透を溶接する鋼鉄300KV
X光線機械陶磁器の管50mmの最高の浸透を溶接する鋼鉄300KV
X光線機械陶磁器の管50mmの最高の浸透を溶接する鋼鉄300KV
X光線機械陶磁器の管50mmの最高の浸透を溶接する鋼鉄300KV
X光線機械陶磁器の管50mmの最高の浸透を溶接する鋼鉄300KV
X光線機械陶磁器の管50mmの最高の浸透を溶接する鋼鉄300KV
X光線機械陶磁器の管50mmの最高の浸透を溶接する鋼鉄300KV
X光線機械陶磁器の管50mmの最高の浸透を溶接する鋼鉄300KV
仕様
型式番号 :
XXG-3005
原産地 :
北京
MOQ :
1pcs
支払の言葉 :
トン/ Tは、ペイパル、ウェスタンユニオン
供給の能力 :
毎月500枚
受渡し時間 :
1-4days
包装の細部 :
標準的な輸出合板のパッケージ
出力電圧 :
150-300KV
出力 :
150-300KV
入力 :
2.5KW
焦点の点 :
1.5x1.5
最高の浸透 :
50mm
材料 :
鋼鉄
放射の角度 :
40±5°
使用法 :
産業X線のテスト、溶接テスト、産業x光線の試験機
電源 :
AC220V±10%、50HZ
適用 :
産業X線のテスト、溶接の継ぎ目の検出
保証 :
12か月
露光時間 :
5分
コントローラーのサイズ :
350*290*170mm
発電機のサイズ :
340×340×670mm
発電機の重量 :
32kg
X光線の管 :
陶磁器
記述

300KV陶磁器の管の浸透剤40mmの方向レントゲン写真の点検機械



トラブルシューティング

単位が露出そして老化の状態で、過電圧、不足電圧、過電流および底流のような収拾がつかなくなれば、等の声は高圧を離れて、システム自動的に回る促し、作動可能状態に戻るために、対応する保護表示ランプは一方つき、悩みのタイプを示す。悩みのタイプを確認した後悩みを取り除くために主出版物は" "、それからそれをもう一度試し。

管のヘッド温度が再度取られるには余りにも高いおよび過熱表示器（OV）が点滅しているとき、今すべてのキーは実行不能である、露出はとき常態への温度のリターンおよび作動可能状態への単位のリターン自動的にできる。

混乱、電源の時間の停止そして表示がすぐに断ち切られなければなり、正常であるそれを知らせた後発電機の電圧、ガス圧力、空気湿気およびケーブルテレビ回線への接続の上で点検するため機械は再度始動させることができる。



XXG3005陶磁器の管のオリエンテーション/方向



使用法:
HUATECの欠陥の探知器プロダクトは宇宙飛行の企業、溶接工学工業、造船業、ボイラー管の企業、石油化学設計の企業、航空機の製造業、維持の企業、自動車産業、防衛産業、ずっと等の非破壊的なテストのために広く利用されている。

主要な技術的な変数



タイプ

 XXG3005
最高の浸透の厚さの鋼鉄（A3） 50mm
焦点間隔 600mm
露光時間 5min
フィルムのタイプ テンシンⅢ

二重鉛ホイルの増感紙

 0.03
暗室の処分 20±2℃
開発 5minutes
黒さ 1.5
入力 電圧（v） 220V±10% 50-60Hz
容量（KVA） 2.0
出力 管電圧（KVP） 150-300
管の流れ（mA） 5
安定性 ±1%

X線

管

 焦点mm2 1.5×1.5
放射の角度 40±5°
感受性 k≤1.8%
操作モード 放射能冷却期間に時間を放射する断続的な操作は1:1である

X線

コントローラー

 次元 270×270×140
重量 9kg
回路の構造 マイクロコンピューター制御、モジュール構造、声のプロンプト

X線

発電機

 冷却 力の空冷
絶縁材 SF6ガスの絶縁材
働き圧力 0.35Mpa-0.45Mpa
次元 340×340×670
重量（kg） 32kg
働く温度 -10℃-+40℃







































































働き主義

この機械は理性的なコントローラー光線の発電機、送電線および接続ケーブルで構成される。

1。コントローラーは次のセクションから成っている:

フロント・パネル:LED表示、状態および失敗の表示器、接触キーボード（コントロール パネルの導入を見なさい）

側面:ドア機械連結の送電線のソケットおよび接続ケーブルのソケット、電源スイッチ、キー スイッチ、ヒューズのソケット、警告ランプおよびワイヤー接続ターミナル。

内部回路:回路、フィルター回路、インバーター回路、巡回される制御回路および他を調整する電力回路。

2.The X線発生装置は次のセクションから成っている:

X線管、高圧変圧器、温度のリレー、ガスの圧力計および冷却ファン等。

完全な機械の3.The図式的な図表:



標準的な配達

方向ガラスX線管 1 PC
発電機 1セット 　
高圧はケーブルを結合する 1 PC 25メートル
コントローラー 1セット 　
送電線 1 PC 10メートル
グラウンド・ケーブル 1 PC 5メートル
付属品 1セット 　
（下記のものを含んでいる:警報ランプ、1 PC;鉛の手紙、1箱;フィルムの暗いカセット5 PC;増感紙5のPC;ワイヤーpenetrameter （IQI） 1セット;fuse1 PC）
