新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc
新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc
新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc
新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc
新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc
新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc
仕様
型番 :
HQ006
産地 :
広東,中国
最低注文量 :
500個
支払条件 :
L/C,D/P,T/T
供給能力 :
月に100000個
配達時間 :
交渉可能
パッケージの詳細 :
強い紙ケースで詰め込まれています
サイズ :
カスタマイズ可能
幅 :
5mm
柔軟性 :
柔軟性
銅 :
1OZ
色 :
白
販売方法 :
工場直販
製品タイプ :
適用範囲が広いプリント回路
動作温度 :
-20℃～60℃
流動 :
1A
断熱材の厚さ :
慣習的な板
シルクスクリーン :
黒
機械剛性率 :
柔軟性
銅の厚さ :
1OZ
IP 評価 :
IP65
他のサービス :
カスタマイズされたサービスをサポートする
記述

製品の説明:

モデル: HQ006

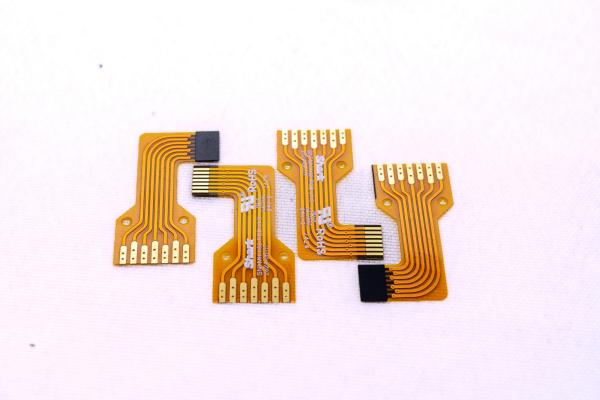

名称: リボンFPCの接続

新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc

新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc

新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc

特徴:

  • 両面イエローフィルム構造
  • 金メッキ仕上げ
  • 高品質二層基板設計

仕様:

  • 特定の要件に合わせてカスタマイズ可能（カスタムサービスとサンプル生産が利用可能）

FPC設計パラメータ:

1. 寸法精度:

  • 精密FPCの最大サイズ：240mm x 500mm（許容誤差最大250mm x 500mm）
  • 最小サイズ：制限なし
  • ロール材料基板：最大幅240mm、最大長100メートル

2. 基板層オプション:

  • 単層FPC：産業用制御や電子計測器などのシンプルな回路用途に最適です。
  • 両面FPC：2層の銅箔、ビアホール、導電経路を備え、モバイルデバイス、自動車用計器、同様の製品などの高度な用途に適しています。

3. ソルダーマスクの色:

  • 利用可能なオプション：イエロー、ブラック、またはホワイト。
  • イエローフィルム は、ほとんどの汎用アプリケーション（例：ケーブルアセンブリ）に推奨されます。
  • ブラックフィルム は、ハイエンドまたは光に敏感なアプリケーション（例：自動車、モバイルデバイス、LEDディスプレイ）で一般的に使用されます。
  • ホワイトフィルムには追加の反射コーティングが含まれており、光の反射を必要とする製品（例：照明器具、医療機器）に最適です。

4. 銅箔厚さオプション:

  • 精密FPC:
    • 単一パネル：18μm（0.5oz）または35μm（1oz）。
    • 二層基板：12μm（0.33oz）、18μm（0.5oz）、または35μm（1oz）。
  • 標準FPC:
    • 単一パネル：18μm/25μm/35μm（1oz）/50μm。
    • 二層基板：オプションには、18-25μm、25-25μm、35-35μm、または35-70μmが含まれます。

5. 最小線幅/間隔:

  • 信頼性を確保し、不良率を低減するために、標準的なアプリケーションでは3mil以上を推奨します。

サービスプロセス:

  1. コンサルティングと設計サポート:

    • FPCの設計、研究開発、製造における16年以上の専門知識により、お客様独自の要件を満たすための、カスタマイズされたソリューション、詳細な設計図面、および技術サポートを提供します。

  2. 見積もりとサンプリング:

    • 高度な技術と材料を使用して、サンプルまたはバルク注文の競争力のある見積もりを提供します。高品質基準を維持しながら、コスト効率を優先します。

  3. 高度な生産能力:

    • ドイツ、日本、台湾からの最先端の製造設備を装備しています。
    • 当社の20,000平方メートルの施設には、50人の上級技術専門家を含む800人以上の熟練した専門家がおり、大規模な生産効率と精度を保証します。

  4. 包括的な設計とエンジニアリング:

    • 基板製造、配線設計、原理開発、金型製作、パッチング、プラグイン、およびスチールメッシュサービスを含む、エンドツーエンドのソリューションを提供します。
    • 当社の専門知識は、数多くの国際認証と長年の業界経験によって検証されています。

  5. サンプル生産:

    • FPCサンプル製造を専門とし、短納期を実現：両面パネルサンプルは5〜7日で完成します。

新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc

新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc

新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc

新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc

新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc

証明書と栄誉

新しいデザイン OEM 柔軟なプロフェッショナルFpc メーカー 柔軟なLcdコネクタ回路板 柔軟なFpc

注:
すべての製品画像は、当社の製品の真正な表現です。
16年以上の業界経験を持つ信頼できるパートナーとして、世界中の多様なアプリケーション向けに高品質なカスタムFPCソリューションを提供することに特化しています。
