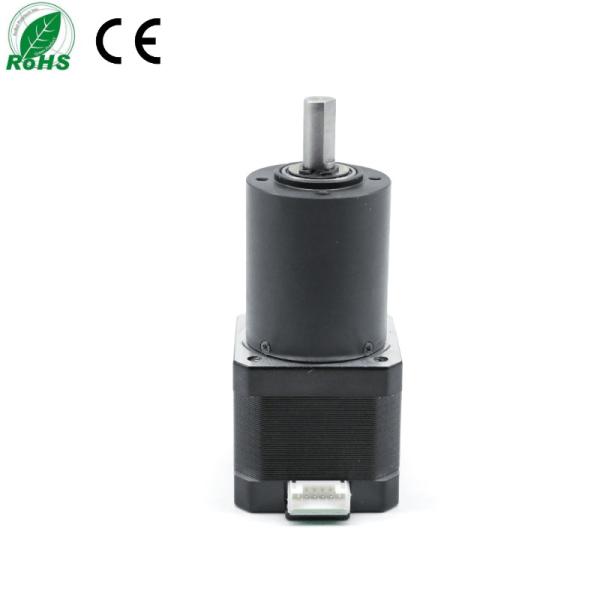

カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A
カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A
カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A
カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A
カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A
カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A
仕様
型式番号 :
42BYGH603-09AG117
原産地 :
中国
MOQ :
50
支払の言葉 :
L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力 :
10000 PC/月
受渡し時間 :
25日
包装の細部 :
内部の泡箱、パレットが付いているカートン
製品名 :
変速機のステッピング モーター
抵抗 :
30オーム/段階
評価される電圧 :
12ボルト
絶縁抵抗 :
100MΩ Min.500VC DC
現在 :
0.4 A
周囲温度 :
-20℃~+50℃
トルクの保持 :
3.8 Kg.cm
インダクタンス :
65 MH/Phase
MAXの放射状力 :
28N （前部フランジからの20mm）
MAXの軸力 :
10N
絶縁材のクラス :
B
記述

ステップの変速機NEMA 17のカスタマイズ可能なステッピング モーター42BYGH 1.8の程度12 V 0.3 A



正確な位置を可能にするようにステッピング モーターおよび他の制御モーターが設計されているのでgearheadsはこれらのモーターのために同レベルの正確さを提供しなければならない使用した。したがって、Hetaiモーターは低いバックラッシュの特性を保障するためにステッピング モーターによって使用されるギヤのバックラッシュを最小にするためにメカニズムを開発した。



一般的に、ステッピング モーターは同じフレーム サイズのACモーターより大きい出力トルクを特色にする。従って高いトルクおよび高速を収容するように、ステッピング モーターはためにモーターの特徴を減少しないために設計されている。



電気指定:



ステップ角度 °/STEP 1.8
評価される電圧 V 12
流れ A/PHASE 0.4
抵抗 Ω/PHASE 30
インダクタンス mH/PHASE 65
トルクの保持 Kg.cm 3.8
絶縁材のクラス B

機械次元

カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A


惑星の変速機36mm



材料の収容 出力の忍耐 放射状の負荷（フランジからの10mm） N シャフトの軸負荷（N） 最高シャフトのpress-fit力（N） シャフト（mm）の放射状の演劇 シャフト（mm）の押し出された演劇 正価格販売のバックラッシュ（°）
粉末や金 玉軸受 ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



変速機の列車の数 1 2 3
縮小率



1/5



 1/14,1/16,1/20,1/25 1/53,1/62,1/76,1/94,1/117
長さ（mm）



24.8



 32.4 41.9
重量（g）



145.0



 173.0
 		 213.0



機械次元

カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A

他の変速機の比率



惑星の変速機42mm
縮小率 評価される許容トルク（Nm） 最高の瞬時の許容トルク（Nm） Efficiency% 長さ（mm） 重量（g） 歯車列の数
1/4 1.0 3.0 81% 32.5 170 1
1/6
1/15 4.0 12 72% 46.3 207 2
1/18
1/25
1/36
1/54

8.0



25



65%



60.1



267



 3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60.1 267



惑星の変速機56mm
縮小率 評価される許容トルク（Nm） 最高の瞬時の許容トルク（Nm） Efficiency%

長さ

L

（mm）

 重量（g） 歯車列の数
1/4 2.0 6.0 81% 41.3 491 1
1/6
1/15 8.0 25 72% 59.6 700 2
1/18
1/26
1/47 16 50 72% 59.6 700 2
1/66




変速機の生産



カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A
変速機Assmenbly 固まりProdustion 変速機モーター老化テスト



証明書



カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A

ステッピング モーターROHSのレポート

日付:2021年6月09日

BLDCモーターROHSレポート

日付:2021年6月09日

 セリウムのcetificate
カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A カスタマイズ可能な変速機NEMA 17のステッピング モーター42BYGH 1.8の程度12 V 0.3 A
IATF 16949: 2016年
まで有効:2024年6月02日
ISO 9001: 2015年
まで有効:2024年6月02日
