仕様
型番 :
IG300
産地 :
中国
最低注文量 :
1
支払条件 :
t/t
供給能力 :
100/セット/月
配達時間 :
45日
パッケージの詳細 :
ウッドボックス
製品名 :
内部磨き機
コントローラー :
シメンスまたはファヌック
研ぎ輪の直径 :
2-50のmm
研ぎ輪の電源エンジンパワー :
16 KW
研ぎ穴の直径 :
6-300mm
グラインディングホイールスピンドルRPM :
20,000/24,000/40,000/60,000
Z軸移動 :
410mm
研ぎ輪の給餌速度 :
0.1〜5mm/min
研ぎ輪のモーターパワー :
7.5-15kw
磨き車速さ :
1450~2800回転/分
マックス 磨き高さ :
200-400mm
マックス 磨き長さ :
200-400mm
最高。粉砕の幅 :
200-400mm
作業台の電源電源 :
0.75-2.2KW
作業台の給餌速度 :
0.1〜5mm/min
作業台のモーターパワー :
0.75-2.2KW
作業台速度 :
0.1-3.5rpm
記述

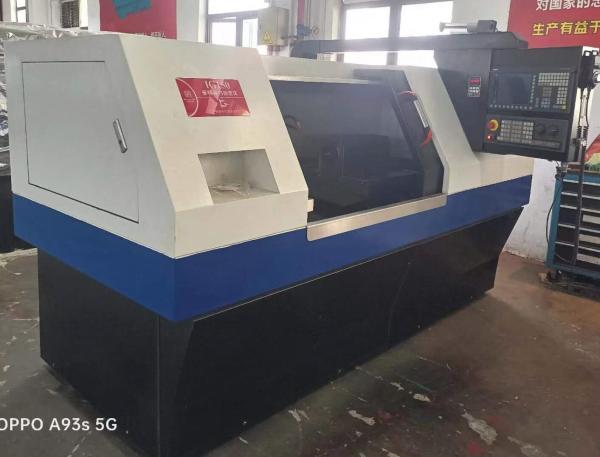

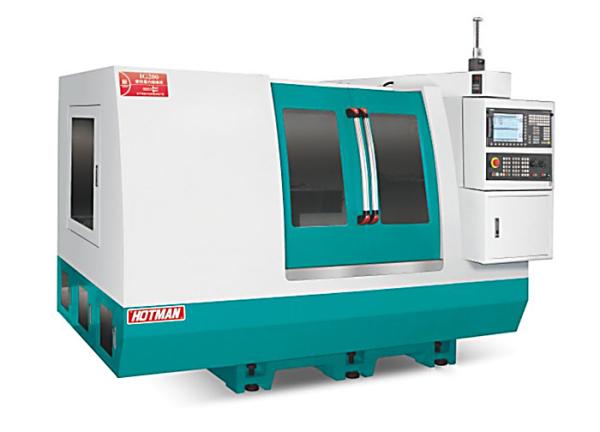

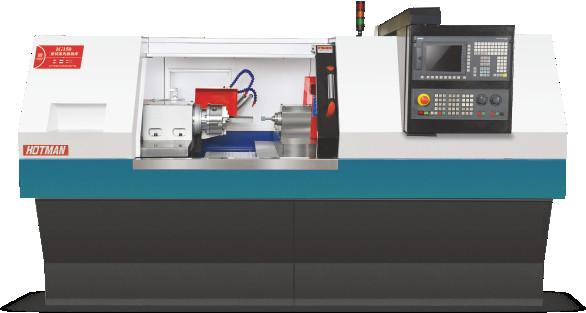

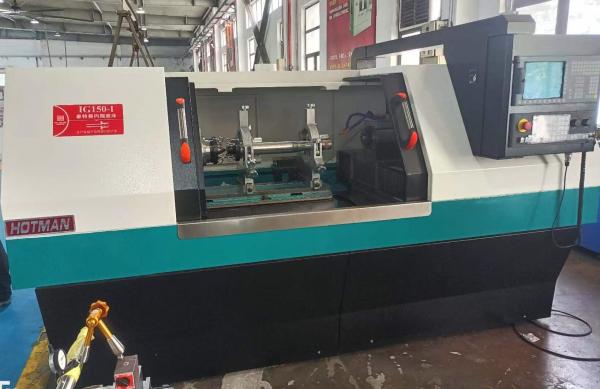

高精度CNC内部研磨機IG-300

装置の説明:

1. 機体と部品は,ミルハナ高級鋳鉄FC30で鋳造されています. これは,人工的に標準化された熱処理,そして自然老化で処理されています. 部品は,YASDAによって処理されています.ミツウイ・セイキ精度がミクロンレベルまであり,高精度な機器の基本部品を保証します.


2機械のガイドレールと精密ボールスクリューは,より長い使用寿命と精度を保証するために,自動潤滑システムによって継続的に潤滑されます.振動と有利な熱散を排除するために冷却システムは体から分離されています.

3シメンス 828D CNC自動研磨システムと,次期開発,人間と機械の対話操作,選択可能な多くのオプション機器で装備内穴磨き装置を含む.自動端測定装置,自動外径測定装置など

4磨き料のシステムは,自動潤滑システムとC3レベルの精密磨きボールスクロールで,Vと手作業精密ショベルの平らなトラックで構成されています.円滑な動きを実現できる,優れた重複位置付け精度と長いトラック寿命.

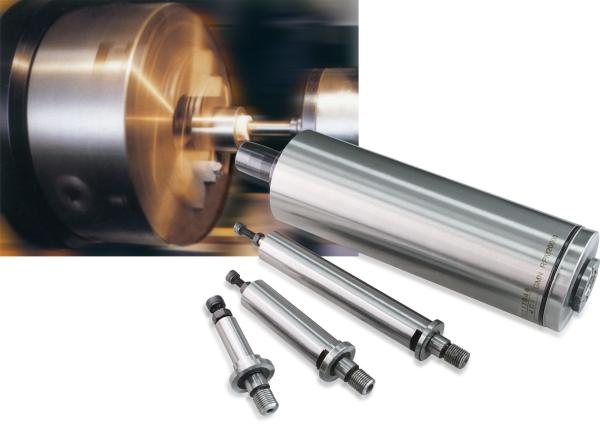

5. 磨き輪のスフィンダルの標準構成は,後方4つと後方2つベアリング構造です.高精度ダイナミックおよび静的圧力スフィンダルは,また選択することができます.高回転精度の特徴を有する, 高い動的硬さ,良い振動耐性,高い磨き効率と良い磨き表面の品質. 特殊な作業部品の磨きのために,磨き輪の速度を調整することができます.最大3500RPMと60m/s.


6尾座は,頑丈かつ頑丈であるように設計されている.鋳鉄のボディに埋め込まれた硬化合金鋼の滑りシリンダーは,MT4上部コアを運ぶように設計されている.スライディングシリンダーのジャッキングフォースは,後ろの調整ボタンによって簡単に変更することができます特殊アクセサリー オイル圧力尾座とペダルを作業部位の卸荷を容易にする.

7標準設定としてシエメンスの数値制御システム, 副開発後, すべての中国の操作インターフェース, 簡単に使用できます. シエメンスの高性能伺服モーターを装備,機器のCNCシステムと駆動システムはより互換性がある自動砂修理と自動補償機能を同時に,供給と磨きの安定性と精度を保証します.

技術仕様:


違う

プロジェクト

ユニット

モデル:IG300
1



処理

能力

研磨の内側の開口範囲

mmΦ6?? 300
2

磨き穴の最大深さ

mm200
3

作業最大外輪直径

mm320
4

機械ツールのトップスピン直径

mm380
5

マウントチャックの仕様

mm7"マニュアル・チャック /6"水力チャック
6



作業頭スペンドル

作業ヘッドシートの回転角

レベル2度前 15度後
7

作業頭のスピンドル速度

RPM50〜1500
8

スピンドル構造形



カーブ/ベアリング スピンドル

9

スピンドルの角型穴の仕様

 MT-4
10スピンドル駆動モード サーボモーター
11



X 軸 (加工部品のスフィンダル)

X軸のフードストロークmm410
12X軸の供給速度mm/分0.1〜10
13X軸の最小解像度mm0.001
14

Z軸



作業台

軸Zの給水筋mm400
15Z軸の供給速度mm/分0から10000
16

Z軸の最小解像度

mm0.001
17





磨き車頭



研ぎ輪のスピンドルの最大速度

rpm20000/24000/40000/60000
18

モーター式スピンドル (オプション)

KW3.5-12(S1) 選択可能
19研ぎ輪の速さRPM12000~60000 選択可能
20

X軸のエフティング・サーボモーター

KW2.2
21

Z軸のエフティング・サーボモーター

KW2.2
22

作業頭のサーボモーター

KW1.5
23冷却ポンプモーターKW0.75
24

潤滑油オイルモーター

KW0.25
25ほか

機械のサイズ (長さ * 幅 * 高さ)

mm2900*2020*1750
26機械の重量KG3500
