半導体用 精密 サファイア 放電針 角型 尖端
半導体用 精密 サファイア 放電針 角型 尖端
半導体用 精密 サファイア 放電針 角型 尖端
半導体用 精密 サファイア 放電針 角型 尖端
半導体用 精密 サファイア 放電針 角型 尖端
半導体用 精密 サファイア 放電針 角型 尖端
仕様
型番 :
サファイア放電針
産地 :
中国
最低注文量 :
25
支払条件 :
t/t
供給能力 :
月1000個
配達時間 :
2〜4週間
パッケージの詳細 :
100グレードのクリーンルームでの梱包
材料 :
Al2O3純度 ≥99.99%
サイズ :
長さ10～200mm
水晶オリエンテーション :
C軸/<1120> 配向偏差 ±0.5°
コーティングオプション :
UV反射 (200-400nm),IRブロードバンド (3-5μm),高反射 (>98%@10.6μm)
光学性能 :
数値アパルチャー NA 0.15-0.22 (調節可能)
アプリケーション :
半導体製造
記述

サファイア放電ニードルコア定義

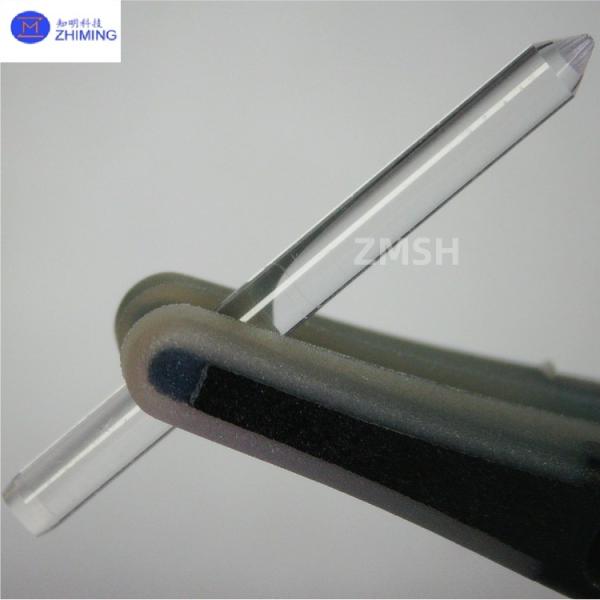

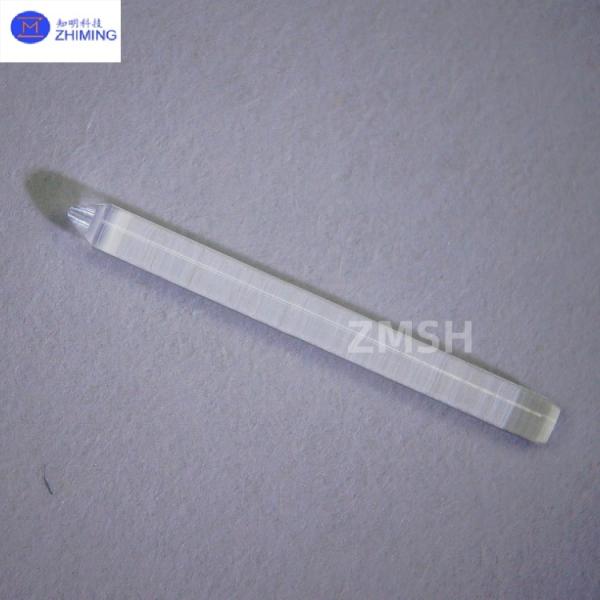

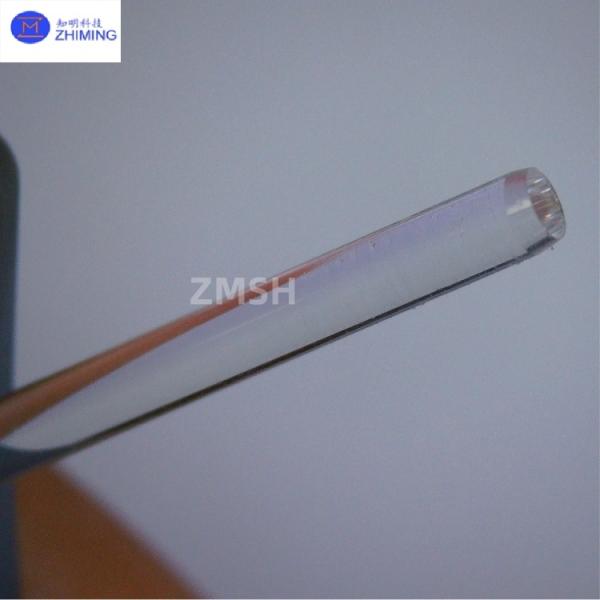

テーパーチップサファイアクリスタルロッド付き精密サファイア放電ニードル

半導体用 精密 サファイア 放電針 角型 尖端

サファイア放電ニードルは、単結晶サファイア（Al₂O₃）から製造された精密放電部品です。そのコア特性は、サファイアの物理的および化学的特性に由来します。

1. 結晶構造

  • 原子が密に配置された三方晶系で、超高硬度（モース9）と圧縮強度（2.1 GPa）を提供します。

2. 熱的特性

  • 融点2050℃、熱伝導率23～26 W/(m・K)（c軸に平行）で、幅広い温度範囲（-40℃～300℃）での安定した動作を可能にします。

3. 電気的特性

  • 誘電率9.4～11.58、絶縁耐力≧10 kV/mmで、高電圧放電（標準範囲：8～12.5 kVpp）をサポートします。

サファイア放電ニードルの主な特徴と利点

半導体用 精密 サファイア 放電針 角型 尖端

1. 精密機械加工能力

  • チップ精度：ガイドモード成長技術により、チップ曲率半径≦5 μm、放電点直径≦10 μmを実現し、ナノスケールの静電気除去に理想的です。
  • 表面処理：サファイア放電ニードルの超精密研削により、表面粗さRa≦5 Åを実現し、放電中のアーク拡散を最小限に抑えます。

2. 長寿命と信頼性

  • 耐摩耗性：サファイアの硬度はタングステン鋼の3倍であり、サファイア放電ニードルは10⁶回の放電サイクルを可能にします（従来のタングステンニードルの場合は10⁴回）。
  • 耐薬品性：サファイア放電ニードルは、埃の付着を防ぎ、清掃間隔を30日間に延長します（標準材料の場合は7日間）。

3. マルチシナリオ適応性

  • 電圧範囲：サファイア放電ニードルは、パルスDC（DC）およびACモードをサポートし、±0.1 kVの電圧調整精度を実現します。
  • 環境許容度：サファイア放電ニードルは、湿度10～95％（結露なし）および高度5000 mまでの環境で安定して動作します。

4. スマートインテグレーション

  • リアルタイムモニタリング：統合された温度センサー（±0.5℃の精度）と電流フィードバックシステムにより、異常時の自動シャットダウンが可能になります。
  • リモートコントロール：RS485インターフェースを介して、調整可能なパラメータ（周波数、電圧、デューティサイクル）を設定できます。

サファイア放電ニードルの主な用途と技術詳細

半導体用 精密 サファイア 放電針 角型 尖端

1. 半導体製造

  • ウェーハ静電気除去：リソグラフィーマシンウェーハステージに設置されたサファイア放電ニードルは、シリコン表面の±5 kVの静電気を中和し、歩留まりを3％向上させます。
  • 機器保護：イオン注入装置で使用されるサファイア放電ニードルは、10¹⁵ ions/cm²の高エネルギー粒子爆撃に耐えます。

2. 電子機器の組み立てとパッケージング

  • PCB静電気中和：サファイア放電ニードルは、SMTラインの回路基板上の残留電荷（≦50 V）を中和し、部品の故障を防ぎます。
  • パッケージングの付着防止：プラスチックフィルムの静電気（表面抵抗10¹²～10¹³ Ω）を除去し、埃の付着を防ぎます。

3. 医療機器

  • 外科用器具：サファイアメス（チップ曲率半径20 μm）は、熱損傷を最小限に抑えながら（例：眼科マイクロサージェリー）、精密な組織切開を可能にします。
  • 内視鏡コンポーネント：134℃/30分のオートクレーブサイクルに耐え、消化器検査での静電気シールドを実現します。

4. 新エネルギーと自動車

  • バッテリー製造：リチウム電池電極の静電気（電荷密度≦1 μC/m²）を除去し、短絡を防ぎます。
  • 充電インフラ：高電圧充電インターフェースに配置し、アーク放電（放電電流≦10 mA）を回避します。

5. 研究開発と防衛

  • レーザーシステム：サファイア放電ニードルは、高出力レーザーの窓材として機能し、10⁶ W/cm²の光熱負荷に耐えます。
  • ミサイルレドーム：誘導システム光学系のサファイアロッドは、≧50 GPaの衝撃に耐えます。

関連製品の推奨

半導体用 精密 サファイア 放電針 角型 尖端

2. サファイアライトコーンサファイアロッド単結晶Al₂O₃光学ガラスコーン光学センサー用

半導体用 精密 サファイア 放電針 角型 尖端

サファイア放電ニードルQ&A

1. Q：サファイア放電ニードルとは何ですか？

A：サファイア放電ニードルは、単結晶サファイア（Al₂O₃）で作られた精密静電気除去部品であり、産業および電子用途で静電気を中和するために使用されます。

2. Q：サファイア放電ニードルのメンテナンス方法は？

A：ニードルチップをアルコールで定期的に清掃して汚染物質を除去し、摩耗がないか検査し、放電効率が低下した場合は交換してください。

タグ：#精密サファイア放電ニードル、#サファイアライトコーン、#Al₂O₃ 99.999％、#透過率≧80％、#精密切断、#光学グレード、#Ra≦0.5nm、#サファイア放電ニードル、#サファイア テーパーチップ、#サファイアクリスタルロッド
