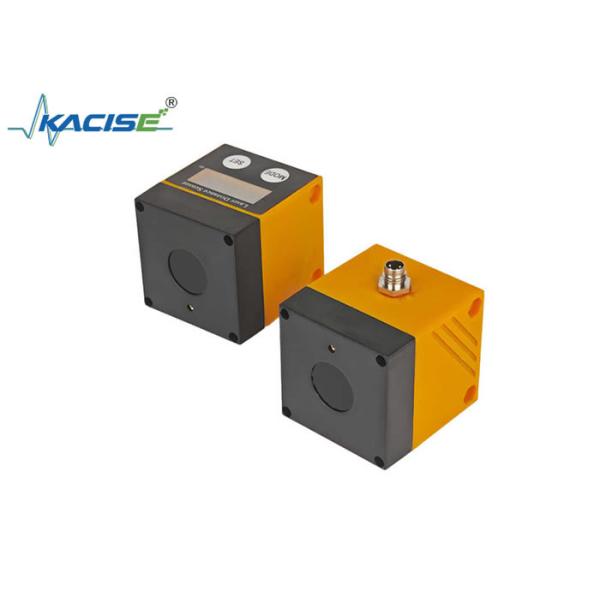

KLSAシリーズレーザーレンジングセンサー 測量および工学建設用
KLSAシリーズレーザーレンジングセンサー 測量および工学建設用
KLSAシリーズレーザーレンジングセンサー 測量および工学建設用
KLSAシリーズレーザーレンジングセンサー 測量および工学建設用
KLSAシリーズレーザーレンジングセンサー 測量および工学建設用
KLSAシリーズレーザーレンジングセンサー 測量および工学建設用
仕様
モデル番号 :
KLSAシリーズ
産地 :
中国
最低注文量 :
1PCS
支払条件 :
L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム
供給能力 :
1000個/週に1個 交渉可能
配達時間 :
5~8 営業日
パッケージの詳細 :
各ユニットには個別の箱があり,すべての箱は標準パッケージに梱包されています.または顧客の要求が利用できます.
最大測定距離 :
22M
複数の標的を検知する :
双峰
保護レベル :
IP65
死角 :
0.03m
動作電圧 :
DC+9~35V
作業レーザー :
905nm クラス1
記述

KLSAシリーズレーザーレンジングセンサー 測量や工学施工用

紹介

KLSAシリーズのレーザーレンジングセンサーは 測量や工学施工の厳しい要求に応えるように設計された 特殊なツールです 先進的なレーザー技術で構築されていますこのセンサーは高精度で建設環境における工事現場計画,構造の調整,進捗状況の監視などの作業を支援するための非接触距離測定です.

主要 な 特徴

  • 精度測定: 距離を0.03メートルから22メートルまで正確に測定し,固定精度範囲とミリメートルレベルの解像度 (例えば10m未満の読み取りでは1.234m)測量と配置作業のための詳細なデータを確保する.
  • デュアル信号出力: 測量ソフトウェアとデジタル統合のためのRS485 (MODBUS-RTUプロトコル) と制御システムへのリアルタイムデータ送信のための420mAアナログ信号を提供します.
  • 背景抑制: 22mを超える反射をフィルタリングし,周囲の構造や地形からの干渉を最小限に抑え,標的測定に集中します.
  • ユーザー設定可能なインターフェース:
  • 直感的な4桁のディスプレイは,自動単位切り替え (<10mのミリメートル,≥10mのセンチメートル) で,メートルでリアルタイム距離読み方を表示します.
  • MODE/SET ボタンは,レーザーオン/オフ制御 (LASメニュー経由) やアナログ範囲校正 (AEP設定) など,測定を妨害することなく,現場での調整を可能にします.
  • ヒステレスと窓機能 (KLSA-PNモデル):
  • ヒステレシス機能は,ダイナミックな建設現場での動く部品の監視に理想的な, ± 30mmの許容度を持つスイッチポイントを定義することによって出力信号を安定させます.
  • 窓機能は,特定のゾーン内の物体を検出するために,近 (nSPx) と遠く (FSPx) の限界値を設定し,構造の隙間や材料の配置の品質管理をサポートします.
  • 工業用品の信頼性
  • 標準 EN 50178 に準拠する DC 9 〜 35V 電源で動作し,頑丈な構造で厳しい現場条件に耐える.
  • 安全規制の遵守と最適な性能を確保するために専門的な設置が必要です.

申請

  • 測量と地図: 地形分析と設計のために土地の輪郭,建物の寸法,およびインフラストラクチャのクリアランスを測定する.
  • 施工現場監視: 構造変形を追跡し,模具の順位をチェックし,材料の貯蔵量をリアルタイムで確認します.
  • 土木工学: 部品間隔,垂直/水平の並べ方,負荷耐性クリアランスを監視することによって橋とトンネル建設をサポートする.
  • 機器統合:自動データ収集とワークフロー最適化のためにMODBUS-RTU経由でロボット総ステーション,ドローン,またはIoTシステムと統合されます.

テクニカル仕様

通信: 調整可能なボード速率 (9600 〜 115200 bps) と CRC16 チェックを備えた隔離されたRS485 信頼性の高いデータ送信.

安全性:レーザーオン/オフ制御は,調査中に視覚的干渉を軽減し,故障状態レジスタ (例えば,範囲を超えたアラートのために0000H) は診断能力を向上させます.

KLSAシリーズは,精度,耐久性,適応性を組み合わせて,信頼性の高い,リアルタイムの距離測定ソリューション.

性能パラメータ
測定範囲 最大測定距離: 22m
強い照明下 @100KLux 環境: 12m
暗黒の標的の下 10%の反射率: 20m
測定頻度 100HZ (周波数調節可能)
繰り返す精度 ±8.0mm @50~2000mm
±20.0mm @2000~6000mm
±30.0mm @6000~2000mm
絶対的な正確さ ±20.0mm@200~2000mm;盲点付近で20~200mm,大きな誤差
±30.0mm @2000~6000mm
<1% @6000~2000mm
複数の標的を検知する 双峰
温度補償 そうだ
反射性修正 はい,異なる色の標的の偏差は5mm未満です
盲点 0.03m
光源
作業レーザー 905nm クラス1
視野 (FOV) <2°
スポットサイズ

Φ3.5cm@1m: Φ11.5cm@5m

Φ23cm@10m; Φ50cm@20m
指示レーザー 650-660nm,クラス2 (IEC 60825-1:2014(EN 60825-1:2014)
労働環境
作業温度 -20〜50°C
保存温度 -40~85°C
保護レベル IP65
電気パラメータ
動作電圧 DC+9~35V
稼動電流 107mA@12Vはレーザー動作を示します.
103mA@12V はレーザーがオフであることを示します.
バック・プロテクション そうだ
孤立 そうだ
レーザーの寿命 5万時間以上
出力インターフェース
出力インターフェース 双方向PNP 双方向 NPN RS485 モッドバス

UART


 リレー
通常開/閉 通常開/閉 4~20mA

スイッチ出力 最大電流負荷 100mA
アナログ出力 最大負荷 250Ω
表示ボタンを
ニキシー・チューブの数字 4ビット
ボタン機能 スイッチ値調整;レーザースイッチ表示;アナログ範囲調整
メカニカルパラメータ
体重 73g+3g (接着剤の詰め込みの誤り)
ケース ABS
サイズ 45*45*49.5mm
アクセサリー
スロット M4*55mm 2
ブラケット 選択可能
電気接続 1*M8,長さ1mのケーブル
