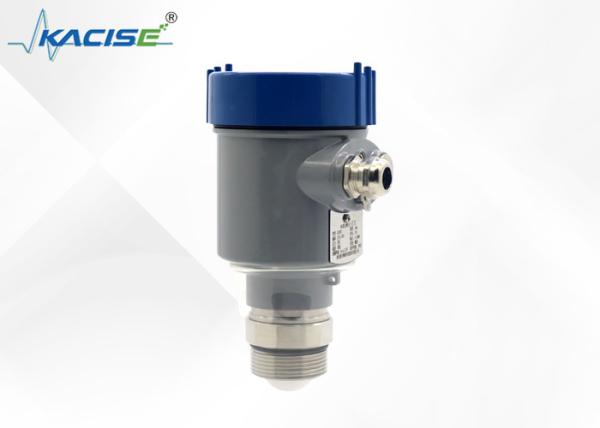

浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機
浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機
浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機
浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機
浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機
浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機
仕様
型式番号 :
KLD801
原産地 :
中国
最低注文量 :
1PCS
支払の言葉 :
L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram、Paypal
供給能力 :
1000個/週に1個 交渉可能
配達時間 :
5~8 営業日
パッケージの詳細 :
各ユニットには個別の箱があり,すべての箱は標準パッケージに梱包されています.または顧客の要求が利用できます.
記述

カシス KLD801 OEM 15m 80G RS485 検菌タンク用非接触レーダーレベルトランスミッター
Kacise KLD801 OEM 15m 80G RS485 ノンコンタクトレーダーレベルトランスミッタは,セプティックタンクのために特別に設計されています. 80G周波数で動作し,範囲は15メートルです. RS485通信により,データをシームレスに転送できます接触のない機能により,最小限の干渉と正確なレベル検出が保証され, septick tank 監視のための信頼性の高いソリューションが提供されます.
1商品の大きさ
浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機
2作業原理

レーダーアンテナは,微波パルスを送信し,テストされた媒体の表面に到達すると反射され,アンテナシステムに再び受信されます.信号は電路に伝送され,その後レベル信号に変換される.マイクロ波の伝達速度が非常に速いため,テストされた介質の表面へのマイクロ波伝達と反射回帰にかかる時間はほぼ0です.
浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機
わかった
3. 技術的特徴

毫米波レーダーで測定精度は ±2mm に達し,最小測定盲区は0.05mです.
小さめのアンテナの大きさにより,より多くの作業条件の測定が可能です.
異なるレンズアンテナ,より小さな打ち上げ角度,より集中したエネルギー,より強いエコー信号,および同じ産業および鉱山条件下で他のレーダー製品よりも高い信頼性.
粘着と凝縮の場合は通常使用できます.
ダイナミック信号範囲はより大きく,低ダイエレクトリック常量メディアの測定はより安定しています.
複数の測定モード,高速測定モードでのレーダー応答

4テクニカル仕様とモデル選択

モデル KLD801
中等 液体,腐食性がない
測定範囲 0.05m10/20/30/60/100m
プロセス接続 G11⁄2A / 11⁄2NPT スレッド/フレンズ ≥ DN40
プロセス温度 -40〜80°C
プロセス圧力 -0.1〜0.3 MPa
アンテナの大きさ 32mmのレンズアンテナ
アンテナ材料 PTFE
精度 ±1mm
保護クラス P67
中心周波数 80GHz
打ち上げ角度 3°
電源 2ワイヤ /DC24V / 4ワイヤシステム / DC12~24V / 4ワイヤシステム / AC220V
ケース アルミ/プラスチック/不?? 鋼
信号出力 2ワイヤ /4...20mA/HARTプロトコル 4ワイヤシステム: 4...20mA/RS485 モッドバス


5設置要件
装置を設置する際には,材料の入口の上に設置しないようにし,シグナルに影響を与える様々な物体,例えばパドルを動かすなどを避けるようにしてください.
浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機

6電気接続

電源
(4 〜 20) mA/HART ((2本のワイヤ)
電源と出力電流の信号は2コアのシールドケーブルを共有します. 特定の電源電圧範囲の技術データを参照してください.

(4×20) mA ((4本のワイヤ/6本のワイヤ)
電源は別々に供給する必要があります電源と電流信号のために4コア遮断ケーブルが使用されます (電流信号とRS485インターフェースは同時に出力できます)同期出力には6コアシールドケーブルが必要である).

RS485/モッドバス
電源とデジタル信号のために4コアシールドケーブルが使用されます. (現在の信号とRS485インターフェイスは同時に出力できます.,同期出力には6コアシールドケーブルが必要です).

7接続
浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機
8安全ガイド

地元の電気装置の規制の要件を遵守してください! 従業員の健康と安全に関する地元の規制に従ってください.計器の電気部品のすべての操作は,正式な訓練を受けた専門家によって完了する必要があります.製品仕様があなたの要件を満たしているかどうかを確認するために,インスチュームの名札を確認してください.電源電圧が計器の名札に記載されている要件に一致していることを確認してください..

9保護度

この計器は,保護クラスIP66/67の要件を完全に満たしています.ケーブルシールヘッドの防水性を確認してください.下記のように:
浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機
装置がIP67の要件を満たしていることを確認する方法:
密封頭が損傷していないことを確認します.
ケーブルが損傷していないか確認してください.
使用するケーブルが電気接続規則の要件を満たしていることを確認してください.
電気インターフェイスに入る前に,水はハウジングに流入しないように,ケーブルを曲がる 1を参照してください
2 を参照してください.
使用していない電気インターフェースを盲点プラグで接続してください. 3を参照してください.

10センサーの線形性

ビームアングル
射線角は,レーダー波のエネルギー密度が最大値 (幅3dB) の半分に達する射線角である.微波 は 射線 の 範囲 を 超え て 信号 を 発信 し,干渉 する 物体 に よっ て 反射 さ れ ます.

浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機


レンズアンテナ直径

Φ32mm

レンズ アンテナ

Φ42mm

レンズ アンテナ

Φ76mm

レンズ アンテナ

Φ74.7mm

レンズ 空気浄化アンテナ
ビームアングル 7° 6° 3° 3°

アンテナの大きさが大きいほど,光束の角度αが小さいほど,干渉のエコーが少なくなる.
より正確な測定のために,内部装置 (制限スイッチ,温度センサー,ベース,真空リング,加熱コイル,バッフルなど) を設置しないでください.) 信号束の範囲内.

KLD800シリーズの製品ショー

浄化槽のための非kacise KLD801 OEM 15m 80G RS485の接触のレーダーの水平な送信機
