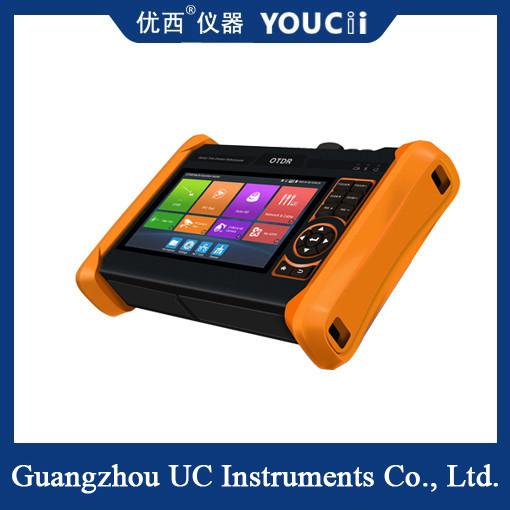

OTDR オプティカル タイム ドメイン 反射計 光ファイバー メンテナンス ツール
OTDR オプティカル タイム ドメイン 反射計 光ファイバー メンテナンス ツール
仕様
モデル番号 :
U6510
産地 :
中国
最低注文量 :
1
支払条件 :
L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
供給能力 :
30pcs / 月
配達時間 :
50 営業日
パッケージの詳細 :
紙箱
パワー範囲 :
+5 | -85dBm、+25 | -65dBm
ダイナミック レンジ :
32/30dB
収益損失 :
> 40 dB
挿入喪失 :
< 1="">
光コネクタ :
FC/PC/FC/APC
データ転送速度の範囲 :
25~32g
装置タイプ :
InGaAs
記述

OTDR オプティカル タイム ドメイン 反射計 光ファイバー メンテナンス ツール





概要

OTDRは,測定曲線の分析を通じて光ファイバーの均一性,欠陥,割れ,結合結合,その他の性質を理解するための機器です.光ファイバーの衰弱を測定するために使用されます光ファイバーの長さに沿って損失分布を表示する,それは建設で不可欠なツールです.光ファイバーの維持と監視.



警告

  • オプティカルファイバーを測定するためにOTDRを使用する場合,波長1610nmの製品を除く場合,測定された光ファイバーの作業光は存在できません.そうでなければ測定結果は正確ではありません.装置は永久に損傷する可能性があります.
  • 光学インターフェースを直接見たり,光学機器を通して光学インターフェースを見たりしないでください.
  • OTDR が動作しているとき,レーザー出口を直接見ないでください.
  • 使用後,OTDRの光学出口にダストキャップをカバー
  • 試験中の光ファイバーの断断端を直接見ない.可能な限り,断断端を非反射物体に点付ける.



ファイバー接続

ファイバをOTDRの上部光学インターフェースに接続.FC-PC光学コネクタを採用.

警告:OTDR を用いて光ファイバーを測定するとき,測定された光ファイバーの作業光は存在できない.そうでないと機器が損傷します.



オート OTDR テスト

オート OTDR デフォルトでは,テストを開始するには,波長,パルス幅,測定期間を選択します.



OTDR オプティカル タイム ドメイン 反射計 光ファイバー メンテナンス ツール



OTDR技術仕様
波長 (nm)選択可能 * 1310 年 1550 年 1610
動的範囲 (dB)2 選択可能* 28/26 30/28 32/30 34/34 28 30 32 34
パルス幅 (ns) 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000
試験範囲 ≤150 Km
イベント・ブラインド・ゾーン (m)3 ≤2m
衰弱盲目ゾーン (m)3 ≤10m
線形性 (dB/dB) ±0.05 dB/dB
損失の限界値 (dB) 0.05
損失解像度比 (dB) 0.01
最小距離解像度 0.05
採取地点 (K) 32〜128
距離不確実性 (m) ±(1m + 5×10- 5× 距離 + 採取間隔)
距離範囲 (km) 0.5,1,2,5,10,25,50,100,200
典型的なリアルタイムリフレッシュ期間 1s
ファイル形式 SOR 標準形式/PDF/EXCEL
測定期間 5秒,10秒,15秒,30秒,1分,2分,3分は選択可能
保存 FLASH (EMMC) 8G + TF カード
インターフェースタイプ SC-PC

コメント:

1標準的なPCモデルコネクタを使用すると測定器の性能が保証されることを技術仕様書で説明します.光ファイバーの屈光性による不確実性を考慮せずに.

2動的範囲は最大パルス幅と平均時間の3分という条件で測定されたデータです.動的範囲は200km/20000ns/3minという条件で測定されたデータです.

3盲目ゾーンの測定条件:反射事件は5km以内で,反射強度は45dBです.最小パルス幅で測定されます.



注: 記号 は 機能 が 調整 できる ことを 意味 し ます!上記のデータは参照のみであり,変更については事前に通知されません.詳細な技術的な問い合わせについては,連絡してください
