仕様
記述

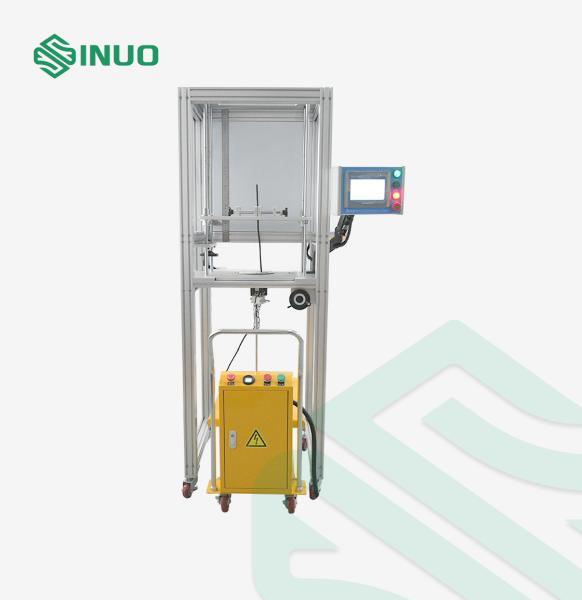

ワイヤダメージ試験装置 電気コネクタ用の端末機械式ストレステスト装置



遵守された基準と条項




この試験装置はUL486A-B第9項に適合しています.3.2.1第9条3.2.3第9条3.2.4 表26 図6 IEC60947-1 など


製品概要




標本と制限: スクロール端末,スレッドレス端末,接続器.

試験目的:スクリュー端末とスレッドレス端末が通常の使用中に発生する機械的ストレスを耐えるかどうかを調べる.それは主に,設計と構造が線を固定する際にワイヤーを過剰に損傷しない要件を満たすかどうかを判断するために使用されます..

試験原理: ガイドレール螺旋構造を使用する. 試験の数は使用前に事前に設定できます. 設定値に達すると,機械は自動的に停止し,アラーム信号を発します.



テクニカルパラメータ




制御と運用 PLC制御,タッチスクリーン操作
テストステーション 単一の駅
ドライブ サーボ駆動
固定装置

1. センターロック装置は,それぞれ長さ,幅,高さ60*70*90mmの端板の要件を満たしています. 装置は,迅速に交換できる特性があります.

2300mm*250mmの追加式マウントプレートで装備されており,中央を固定するクランプと交換して使用できます.

3固定プレートと回転センター間の最大距離は120mm,調整可能

回転速度

5~15rpm,タッチスクリーンでプリセットできます

(UL486A-B は 9 rpm を要求する)

回転直径 二重穴回転円盤,直径 ø76mm
試験数/時間

10-999999, テストの事前設定数に達すると自動的に停止します.

2試験時間は,異なる標準要件に従って0-9999minに切り替えられ,プリセットすることができます.プリセットされた試験時間に達すると自動的に停止します.

荷重

負荷のセットは 0 に達します70 だった91 について42 について33 について64 について56 について88 について211 について413歳618歳222歳725歳 27歳234歳136歳340歳945歳449歳954歳570歳48"歳793歳1109 について

単位:kg,重量フックは総重量に含まれます

高さ調整範囲 250~800mm,調節可能,スケール表示
高さ調整方法 手動調整
バスの直径 UL486A-B 構成: 6.49 について512 について714歳315歳819歳122歳225歳428歳631歳834歳938歳144歳550ドルだ8, 54mm

サンプル仕様の選択

(附属表を参照)

UL486A-B 表 26
重み上げメカニズム 電気のリフティングメカニズム,大型の重量トレイを装備して,落下防止
電源 単相 120V 50Hz
