EV充電コネクタ柔軟性試験装置耐久性試験機 IEC 62196
EV充電コネクタ柔軟性試験装置耐久性試験機 IEC 62196
EV充電コネクタ柔軟性試験装置耐久性試験機 IEC 62196
EV充電コネクタ柔軟性試験装置耐久性試験機 IEC 62196
EV充電コネクタ柔軟性試験装置耐久性試験機 IEC 62196
EV充電コネクタ柔軟性試験装置耐久性試験機 IEC 62196
EV充電コネクタ柔軟性試験装置耐久性試験機 IEC 62196
EV充電コネクタ柔軟性試験装置耐久性試験機 IEC 62196
仕様
記述

EV充電コネクタ柔軟性試験装置耐久性試験機 IEC 62196

準拠規格と条項

IEC62196-1:2014の7.11条および7.15条、IEC60309-1:2012の24.4条に準拠

製品概要

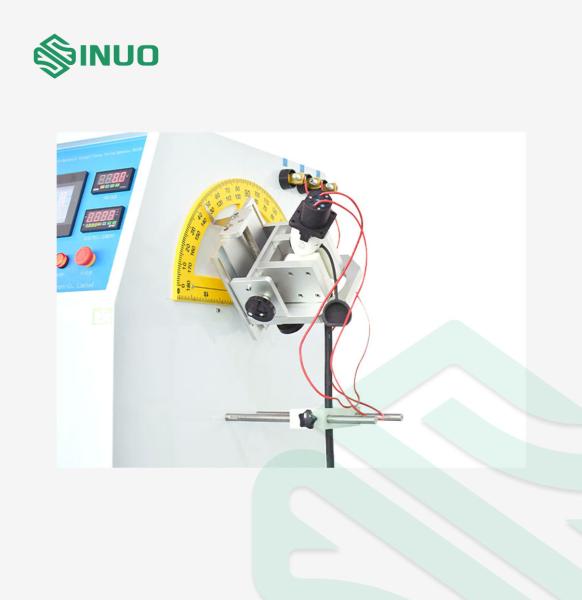

EVプラグ柔軟性試験機は、電気自動車充電コネクタ、工業用プラグ、ソケット、およびカプラーの機械的強度を評価するために特別に設計されています。ケーブルの入り口での曲げ性能に焦点を当てています。これは、実際の使用において繰り返し曲げられる重要な領域です。

この高精度装置は、IEC規格に基づいて動作し、サーボモーターを使用して、試験サンプルを左右に振動させるターンテーブルを駆動します。事前に設定された曲げサイクルの回数に達すると、システムは自動的に停止し、試験完了を通知します。インテリジェントなサーボ制御により、正確で再現性のあるスイング角度と最小限の横方向変位が保証され、試験の信頼性が確保されます。

大型サンプルは、耐久性のあるアルミニウムプレートにしっかりと取り付けられ、スイング軸はコードの入り口と正確に位置合わせされ、実際の使用時の応力をシミュレートします。これにより、不要な負担が軽減され、より本格的な機械的シミュレーションが保証されます。

ヘビーデューティーな試験環境をサポートするように構築されており、AC220V±10% / 50～60Hzの電源入力で動作し、3KWの電力定格で安定した動作を提供します。EVコネクタおよび工業グレードの電力コンポーネントの研究開発ラボ、コンプライアンス試験、品質保証に最適です。

技術パラメータ

Equipment寸法 概算：W1000*D800*H1600mm
装置重量 150kg
試験判定 電流が導通しているかどうかの信号に基づいて判定
電気制御方式 PLCインテリジェント統合制御、7インチヒューマンマシンタッチインターフェース操作
駆動方式 サーボモーター駆動
負荷重量 20N、25N、50N、75N、100N、140N
曲げ角度 0-360°調整可能（デフォルト±45°）
曲げ回数 0～999999回プリセット可能、デフォルトは20000回
曲げ速度 0-60回/分、プリセット可能
負荷電源 外部接続、導体間の電圧が0-250Vで調整可能、電流がAC 0-400Aで調整可能なオプションの負荷キャビネット
試験片クランプ方法 機械的クランプ、クランプポイント位置調整可能
