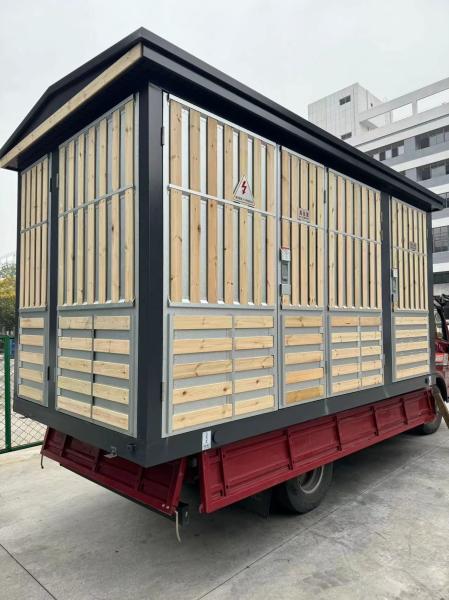

屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱
屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱
屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱
屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱
屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱
屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱
仕様
型式番号 :
YB-12/630A/1250A
原産地 :
温州市
MOQ :
交渉可能
支払の言葉 :
L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力 :
5000
受渡し時間 :
7日
高さ :
1000M
周囲温度 :
-25℃～+40℃
定数電流 :
630A/1250A
相対温度 :
毎日の平均は95%以下ないし、月例平均は90%以下ない
記述

屋外プレハブ変電所 ヨーロピアンスタイル電気変電所ボックス

製品の説明

この製品は、GB17467「高電圧および低電圧プレハブ変電所」規格に完全に準拠しています。都市の公共配電、街路灯配電、産業および鉱業企業、都市の建物、住宅地、油田ターミナル、ホテル、公園、建設現場などに適しています。リングネットワークまたはターミナル電源を実現できます。

モデルとその意味

屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱

①プレハブ変電所
②構造的特徴：P-製品フォント; M-アイフォント
③設計シリアル番号

④高電圧側の定格電圧（kV）
⑤低電圧側の定格電圧（kV）
⑥変圧器の定格容量（kVA）

使用条件

注文時にユーザーが提供する必要がある情報：
• 標高：W 1000m;
•周囲温度：·25. (:~+40. (:
•相対湿度：日平均値は95％以下、月平均値は90％以下;
• 防振レベル：水平加速度0.4m/s2、垂直加速度0.15m/s2;
• 設置場所には、激しい衝撃、深刻な汚染、化学的腐食がなく、導電性粉塵や爆発の危険もありません。通常の利用条件の要件が満たされない場合は、解決策について当社にご相談ください。

技術パラメータ

名前 単位 高電圧電気器具 変圧器 低電圧電気器具 I
定格電圧 kV 6/10 6/0.4 10/0.4 0.4
定格容量 kVA 50-1600
定格電流 A 200、400、630 100-3200
定格短絡遮断電流 A 負荷スイッチ400-630 15~63kA
kA 組み合わせスイッチはヒューズに依存
定格短時間耐電流 kA 16、20（4秒） 15（ls）
30（ls）
定格ピーク耐電流 kA 31.5、50 30
63
商用周波数耐電圧（1分） kV 相対的および交互に32/42 25/35（油浸） W 0.3,2
絶縁破壊36/48 20/28（乾燥） >0.3,2.5
雷インパルス耐電圧（ピーク値） kV 相対的および交互に60/75 60/75
絶縁破壊70/85
キャビネット保護レベル IP32
騒音レベル db 55
執行基準 GB/T 17467
DL/T537<6-35kVBox-type substation ordering technical conditions>

注：変圧器容量が200kVA未満の場合、項目5と6は不要です。

設置寸法図

屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱

1. 屋根
2. ブラインド
3. 外部測定ボックス
4. 吊りリング
5. スロット剛性シャーシ

6. ドア
7. ストリップレンガ、模造レンガ壁面
8. コンクリート基礎
9. 墓基礎通気口

注文時に知っておくべきこと

注文時にユーザーが提供する必要がある情報
•モデル、容量、数量、色、サイズ要件、シェル材料;
• 変圧器モデル、性能、接続グループ、タップ範囲、インピーダンス要件;
• 高電圧側一次配線図、コンポーネントモデル、仕様、要件;
• 変圧器油（25＃、45＃、高引火点油）;
• 箱型変電所の電力インテリジェント管理ネットワークまたはプロパティ管理のネットワーク構成要件; • 使用環境要件。

屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱
