仕様
モデル番号 :
TS170C-02
原産地 :
中国
MOQ :
1
支払の言葉 :
L/C、T/T
供給の能力 :
1ヶ月あたりの30pcs
包装の細部 :
空気荷箱
製品名 :
光学式熱監視システム
寸法 :
≤Φ170mm×221mm
体重 :
≤2.4kg
測距距離 :
50m~4km
電圧 :
DC24V
作業温度 :
-20℃~60℃
記述

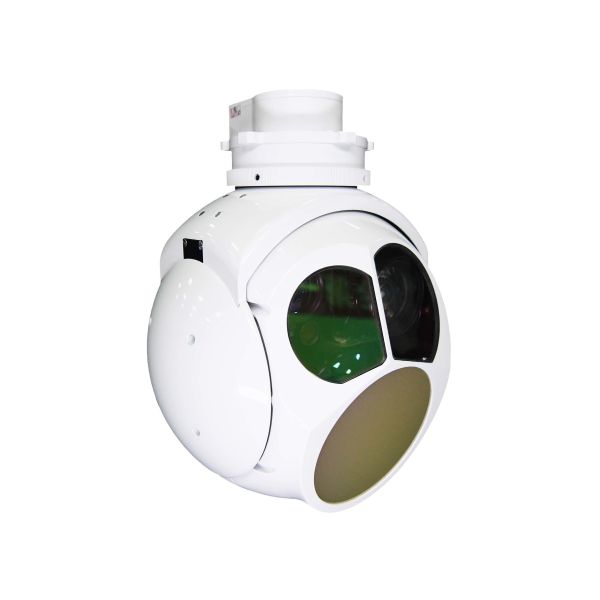

30X 可視光光学監視システムとLWIR熱カメラ



TS170C-02は,EOセンサ,LWIR,レーザー照明を含む3つのライトを持っています. これらのサブセットで,私たちのカメラは監視の必要のために完璧に動作することができます.電気導電性スリップリングは,画像処理の安定を確保高画質の画像が保証できます





機能



1検出エリアのための赤外線ビデオと画像を提供

2高精度の視軸安定化

3地上の標的を検出し認識する能力

4. 検索,追跡,ロック,ガイドなど,複数の作業モードをサポート

5. 文字のオーバーレイ,カスタム,表示をサポート

6自己チェックと欠陥診断

7標的の位置付けとレーザーランジング





仕様



EOセンサー 波長 0.4μm/0.9μm
決議 1920×1080
焦点距離 4.3mm129mm (30X)
FOV 63.7°・2.3°
ビデオ出力 HD-SDI ((1080P 30Hz)
距離 人:検出6km;認識2km 車両:検出15km;認識8km
IRセンサー IRタイプ LWIR (冷めない)
波長 8°14μm
決議 640×512
ピクセル 12um
NETD 40mk
焦点距離 63mm/F10
FOV 6.9o×5.5o
距離 人:検出 1.8km;認識 0.4km
検知10km 認識2.5km
レーザー距離計 波長 1535nm
パフォーマンス
範囲距離 4km
範囲の精度 ±3
サーボシステム 回転制限 360°連続 パン,ピッチ: -110°~+10o
角度精度: ≤2mrad
安定化精度 ≤100μrad ((1σ) ((2°/Hz,1°/Hz スイング)
最大角速度 ≥50°/s
最大角加速: ≥90°/S
追跡機能 移動速度: 30ピクセル/フレーム
ターゲット画像コントラスト: 8%
ターゲット画像ピクセル (ミニ) 4×3ピクセル
支援 機能喪失なしの防閉
インターフェース コミュニケーション
インターフェース
RS422 x2 (TTLオプション)
ビデオ出力 HDSDI



画像

30X 可視光光学監視システムとLWIR熱用UAVズームカメラ30X 可視光光学監視システムとLWIR熱用UAVズームカメラ30X 可視光光学監視システムとLWIR熱用UAVズームカメラ

機械図

30X 可視光光学監視システムとLWIR熱用UAVズームカメラ





パルスレーザーレンジングの動作原理



基本原理は レーザービームを検出対象に 短時間で打ち込むことですそして検出器から測定対象までの距離は,レーザー放射の飛行時間を直接測定することによって逆で推測されます.この距離測定方法は,従来のマイクロ波レーダー距離測定に似ている.戻り時間の遅延は,移動距離が目標距離の2倍に相当する.

光は非常に速く移動するので,このソリューションには非常に細い時計回路 (通常psレベル,1ps=10^-3ns) と非常に狭いパルス幅 (通常nsレベル) のレーザー送信回路が必要です.開発が困難で 限界が高いのですしかし,LIDARのTOF原理の一般的な使用では,通常検出範囲が100メートルに達します.パルスレーザーは高ピークパワーで,宇宙で長い距離を移動できるので,パルスレーザーの範囲は,非常に遠い標的を測定するために使用できます.



30X 可視光光学監視システムとLWIR熱用UAVズームカメラ
