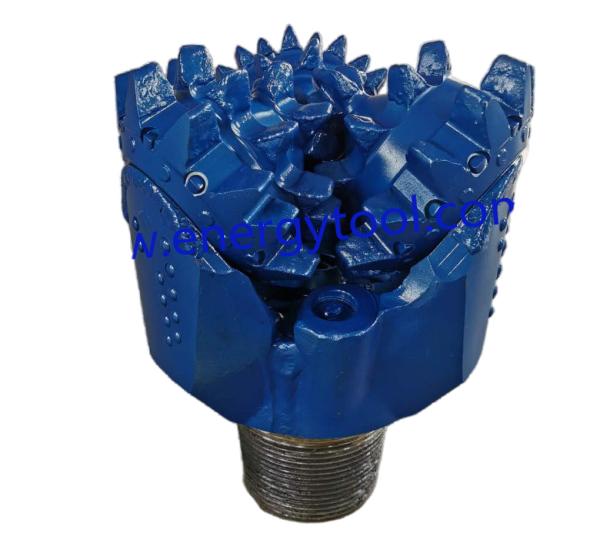

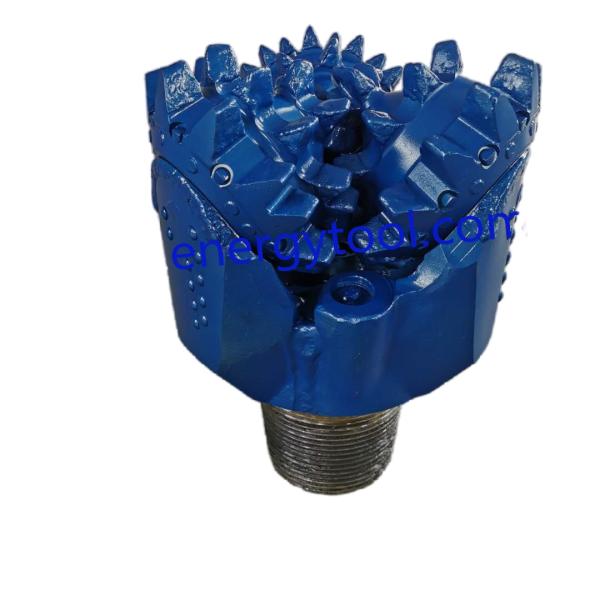

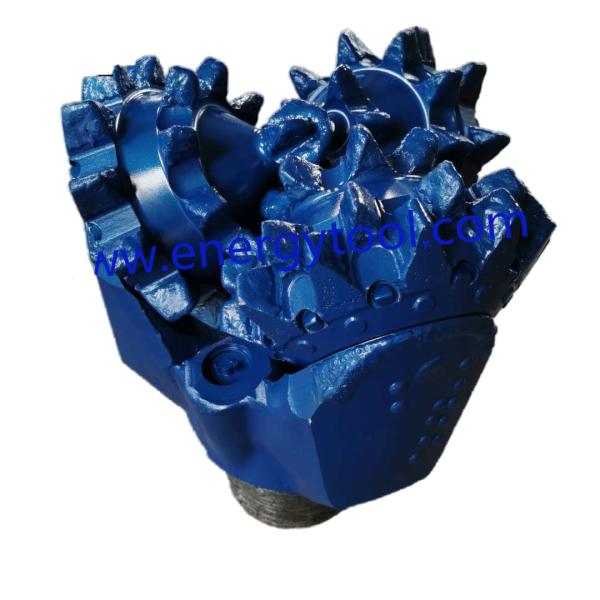

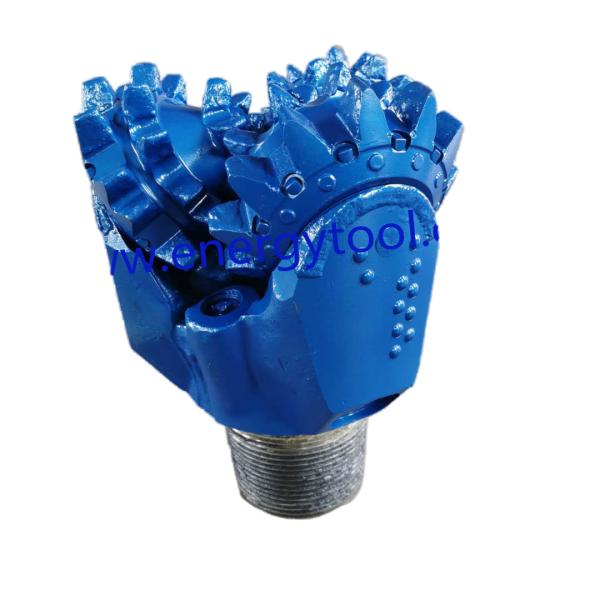

ローラーコーン採掘掘削工具スチールミルドトゥースビット

ローラーコーンビットの分類

ローラーコーンビットは、一般的にタングステンカーバイドインサート（TCI）ビットまたはミルドトゥースビットのいずれかに分類されます。

さまざまなメーカーの類似製品の比較を支援するために、国際掘削請負業者協会（IADC）は、ドリルビットの命名に関する統一されたビット分類システムを確立しました。

IADCローラーコーンビット分類方法

IADCローラーコーンビット分類方法は、ミルドトゥースおよびインサートタイプのローラーコーンビットの説明に関する業界標準です。

このコーディングシステムは、主要な設計およびアプリケーション関連の基準に基づいています。

現在使用されているバージョンは1992年に導入され、石油技術者協会（Society of Petroleum Engineers）の支援の下、ドリルビットメーカーが共同で開発した基準を組み込んでいます。

IADC分類

IADC分類システムは、4文字の設計およびアプリケーション関連コードです。

最初の3文字は常に数字です。

最後の文字は常にアルファベットです。

最初の数字はビットシリーズ、2番目の数字はビットタイプ、3番目の数字はベアリングとゲージ配置、4番目の（アルファベット）文字はビットの特徴を表します。

シリーズ

IADCシステムの最初の文字であるシリーズは、一般的な地層特性を定義し、ミルドトゥースビットとインサートタイプのビットを区別します。ローラーコーンロックビットの説明には、8つのシリーズまたはカテゴリが使用されます。

シリーズ1〜3はミルドトゥースビットに適用されます。

シリーズ4〜8はインサートタイプのビットに適用されます。

シリーズ番号が大きいほど、岩の種類は硬く、研磨性が高くなります。

シリーズ1は、ミルドトゥースビットの最も柔らかい（最も簡単な掘削用途）を表します。

シリーズ3は、ミルドトゥースビットの最も硬く、最も研磨性の高い用途を表します。

シリーズ4は、インサートタイプのビットの最も柔らかい（最も簡単な掘削用途）を表します。

シリーズ8は、インサートタイプのビットの非常に硬く、研磨性の高い用途を表します。

残念ながら、IADCシステムでは岩の硬度が明確に定義されていません。

たとえば、「硬い」砂岩や「中程度の柔らかさ」の頁岩の意味は主観的であり、ある程度の解釈の余地があります。したがって、情報は説明的な意味でのみ使用する必要があります。実際の岩の硬度は、深さ、過剰圧、多孔性など、定量化が難しい要因によって大きく異なります。

タイプ

IADC分類システムの2番目の文字は、ビットタイプ（インサートまたはミルドトゥース）を表し、地層の硬度を説明します。タイプは1〜4の範囲です。

ベアリング設計とゲージ保護

3番目のIADC文字は、ベアリング設計とゲージ保護の両方を定義します。

IADCは、ベアリング設計とゲージ保護の7つのカテゴリを定義しています。

1. 非密閉型ローラーベアリング（オープンベアリングビットとも呼ばれます）
2. 空冷ローラーベアリング（空気、フォーム、またはミスト掘削用途向けに設計）
3. 非密閉型ローラーベアリング、ゲージ保護
4. 密閉型ローラーベアリング
5. 密閉型ローラーベアリング、ゲージ保護
6. 密閉型摩擦ベアリング
7. 密閉型摩擦ベアリング、ゲージ保護。 「ゲージ保護」は、ビットにビットゲージを保護または強化する機能があることを示しているだけであることに注意してください。機能の性質は指定されていません。例として、ヒール列の位置（コーンの側面）に配置された特別なインサートや、ゲージ列のダイヤモンド強化インサートが考えられます。

含まれる機能

システムで使用される4番目の文字は、利用可能な機能を定義します。

IADCはこのカテゴリをオプションと見なしています。このアルファベット文字は、ビットレコードに常に記録されるわけではありませんが、ビットメーカーのカタログやパンフレット内で一般的に使用されています。

IADC分類は、16の識別機能を割り当てて定義しています。

IADC規則では、1つのアルファベット機能文字のみを使用できます。

ただし、ビット設計では、これらの機能のいくつかを組み合わせることがよくあります。これらの場合、最も重要な機能が通常リストされます。
