仕様
記述

SMA 4穴フランジマウントレセプタクル：安定した高周波伝送のための堅牢なRF同軸コネクタ

製品分析
SMAシリーズコネクタは、RF接続分野におけるベンチマーク製品であり、コンパクトな構造とねじ結合機構という二重の利点を誇っています。その精密なねじ設計により、信頼性の高いロックが可能になり、一貫した接続状態を保証します。RF接続における古典的なソリューションとして、デジタル通信システムやマイクロ波機器のRF回路向けに特別に設計されており、マイクロストリップラインやケーブルの信号接続という重要なタスクを担い、高周波信号伝送の確実な保証を提供します。

適用可能なシナリオ

電気通信ネットワーク、データ伝送、無線通信システムを幅広くカバーしており、接続の信頼性とスペースの利用効率に厳しい要件が課せられるシナリオ、つまり基地局機器室の高密度配線から、ドローン通信モジュールの小型設計、医療用マイクロ波機器の精密接続まで、安定した性能を発揮します。

主な利点

  • 革新的なロック性能: ねじ結合構造は「ミクロンレベル」のドッキング精度を実現し、フランジマウントによる強化された固定効果と相まって、継続的な振動や温度変動に耐えることができます。-55℃から125℃の動作条件下で接続の安定性を維持し、業界平均基準をはるかに上回っています。
  • 全周波数帯域性能保証: 広帯域（DC～18GHz）にわたって非常に低いVSWR（≤1.2）と挿入損失（≤0.15dB）を維持し、99.9%の信号伝送忠実度を実現し、5Gミリ波や衛星通信などの高周波アプリケーションに最適に対応します。
  • 長寿命で耐久性: 軍用グレードのメッキ技術と高強度合金材料を採用しています。500回以上の挿入および取り外しサイクル後も電気的パラメータは安定しており、機器のライフサイクル全体におけるメンテナンス頻度とコストを大幅に削減します。
  • スペース効率の最大化: 従来のN型コネクタよりも体積が40%小さく、1U高さのシャーシに16チャンネルの並列設置が可能で、モジュール式機器の高密度接続ソリューションを提供します。

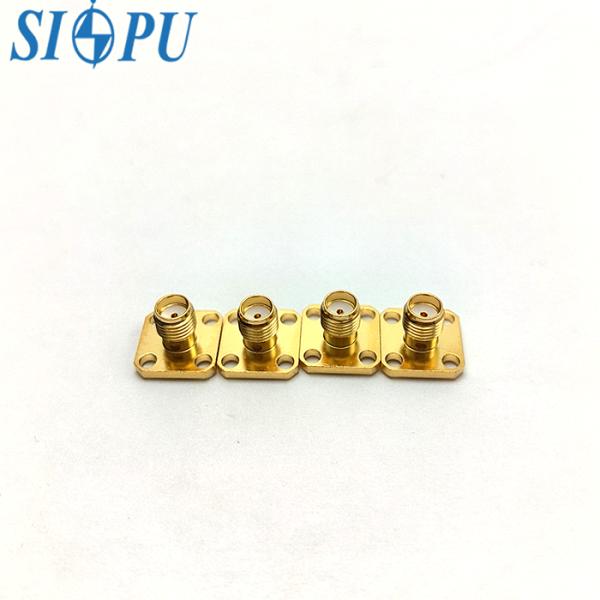

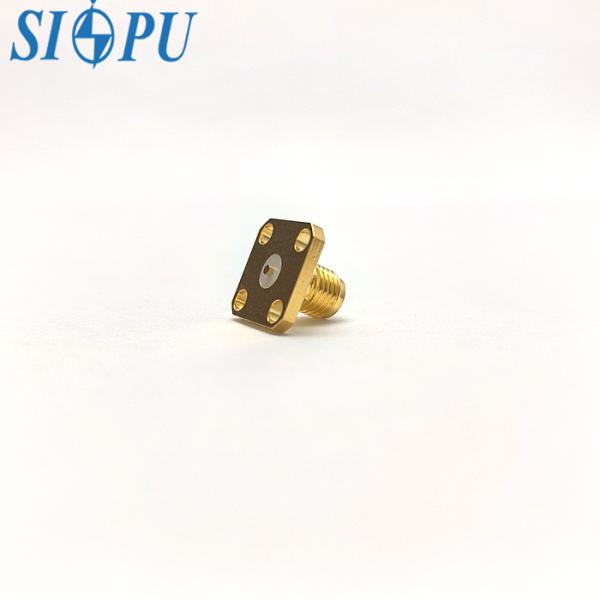

製品の外観

堅牢な真鍮製SMA 4穴フランジマウントレセプタクル 金メッキRF同軸コネクタ 安定した周波数伝送用

堅牢な真鍮製SMA 4穴フランジマウントレセプタクル 金メッキRF同軸コネクタ 安定した周波数伝送用

重要な技術的パラメータ

電気的特性

 温度範囲 -65～+125℃

特性インピーダンス

 50Ω 周波数範囲 DC-18GHz

耐電圧

 1000V VSWR ≤1.05+0.012F(GHz)

絶縁抵抗

 ≥5000MΩ 挿入損失 ≤0.05√F(GHz)dB

接触抵抗

 中心導体 ≤3.0mΩ 機械的特性
外部導体 ≤2.0mΩ 耐久性 500回

材料と表面処理

中心導体

 ベリリウム銅、金メッキ 絶縁媒体

PTFE

外部導体

 真鍮、金メッキ / /

製品画像ギャラリー

堅牢な真鍮製SMA 4穴フランジマウントレセプタクル 金メッキRF同軸コネクタ 安定した周波数伝送用堅牢な真鍮製SMA 4穴フランジマウントレセプタクル 金メッキRF同軸コネクタ 安定した周波数伝送用堅牢な真鍮製SMA 4穴フランジマウントレセプタクル 金メッキRF同軸コネクタ 安定した周波数伝送用堅牢な真鍮製SMA 4穴フランジマウントレセプタクル 金メッキRF同軸コネクタ 安定した周波数伝送用

堅牢な真鍮製SMA 4穴フランジマウントレセプタクル 金メッキRF同軸コネクタ 安定した周波数伝送用堅牢な真鍮製SMA 4穴フランジマウントレセプタクル 金メッキRF同軸コネクタ 安定した周波数伝送用
