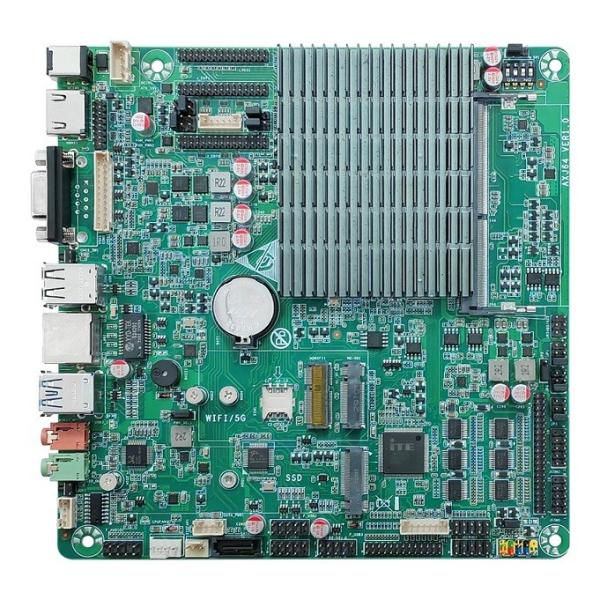

MINI ITX AIO インダストリアル埋め込みマザーボード オートメーション AX641 V1.2
MINI ITX AIO インダストリアル埋め込みマザーボード オートメーション AX641 V1.2
MINI ITX AIO インダストリアル埋め込みマザーボード オートメーション AX641 V1.2
MINI ITX AIO インダストリアル埋め込みマザーボード オートメーション AX641 V1.2
MINI ITX AIO インダストリアル埋め込みマザーボード オートメーション AX641 V1.2
MINI ITX AIO インダストリアル埋め込みマザーボード オートメーション AX641 V1.2
MINI ITX AIO インダストリアル埋め込みマザーボード オートメーション AX641 V1.2
MINI ITX AIO インダストリアル埋め込みマザーボード オートメーション AX641 V1.2
仕様
モデル番号 :
AX6412
モデル名前 :
AX641 V12
マザーボードチップ :
インテル・エルハート・レイク
CPU :
インテル セレロン J6412 CPU,TDP:10W,オプション:J6412
記憶力 :
1*DDR4 SO-DIMM, 3200MHz/32G,シングルスロット 最大32Gに対応.
ディスプレイインターフェース :
1*HDMI-1.4Aインターフェイス,1*DB9シリアルポート (VGAとオプション),1*LVDSインターフェイス,2*EDPインターフェイス.
ネットワーク :
2*RJ45インターフェース
ワイファイ :
1*M.2 2230 スロット (M.2 WIFI)
5G機能 :
1 M.2 スロット (5G モジュールの移動支援), 1*3Pin 5G モジュールの電圧ジャンプキャップ.
シリアル ポート1 :
6つのシリアルポート: 2*9Pinシリアルポートピン,1*40Pinシリアルポートピン,2*3Pinシリアルポート電圧ピン,2*3Pinシリアルポート通信ピン
シリアル ポート2 :
6つのシリアルポートはすべてRS232モードをサポートしており,そのうちのCOM2はRS485およびRS422モードをサポートしており,COM3はRS485モードをサポートしている.
LPT :
1 LPTプリンタインターフェース
LVDS機能 :
1*LVDS 30Pin, 2*3Pinスクリーン電圧ジャンプキャップ (3.3V/5V/12V), 1*3Pinバックライトの正と負のジャンプキャップ.コピー/拡張表示をサポートする
GPIO :
8つの両方向 3.3V GPIO ピンをサポートする.
復元する鍵 :
1 ボタンリセットボタンをサポートする
電源入力 :
薄型Mini-ITXマザーボードの仕様 170 x 170 mm x 6L
パッケージの詳細 :
カートンボックス
配達時間 :
5-8営業日
供給能力 :
10000個/日
記述

インダストリアル マザーボード オートメーション インベテッド インダストリアル コントロール MINI ITX オールインワン マザーボード pc ソケット AX6412 マザーボード







AX641は,インテルセレロンJ6412をベースにした産業用コンピュータのマザーボードである.マザーボードはシングルチャネルメモリ,M.2 ((NGFF/NVME),SATAモードSSD,RJ45,M.2 WIFIおよびMをサポートしている.2 異なるネットワークアクセスモードを持つ5Gモジュール同時に,産業用コンピュータの様々なタイプに適した豊かな周辺インターフェースもサポートしています.



わかったインテリジェントをベースにエルハート湖プラットフォーム設計

わかったインテルセレロンJ6412プロセッサーをサポートする

わかったシングルチャネルSO-DIMM DDR4メモリをサポート

わかった1 x M.2 2230 スロット (M.2 WIFIに対応)

わかった1 x M.2 スロット (5G モジュールを移動するサポート)

わかった1 M.2 2280/2240 スロット (NGFF/NVMEモードに対応)

わかった2xUSB3を表示しています0.

わかった内蔵ピンで8つのUSB2.0インターフェースを拡張できます.

わかった1 x HDMI-1.4A,1 x LVDS,2 x EDP

わかった6 x COM,1 x LPT,1 x PS2キーボードとマウス

わかった1 x GPIO

わかった2xギガビットネットワークカード,PXEとネットワーク目覚め機能をサポートする

わかったCMOS ボタンを片クリックでクリアするサポート

わかった一ボタンの復元機能をサポートする





モデル 名前

AX641 V1だ2

マザーボードチップ

インテルエルハート湖

CPU

インテル セレロン J6412 CPU,TDP:10W



オプション:J6412

記憶力

1*DDR4 SO-DIMM, 3200MHz/32G,シングルスロット 最大32Gに対応.

カンジュ

1*M.2スロット (NGFF/NVME自動スイッチ); 1*SATA 3.0インターフェース+1*SATA電源インターフェース

画面インターフェース

1*HDMI-1.4Aインターフェイス,1*DB9シリアルポート (VGAとオプション),1*LVDSインターフェイス,2*EDPインターフェイス.

ネットワーク

2*RJ45インターフェース

ネットワークカードチップ

リアルテック RTL8111H ギガビット NIC チップ

WIFI

1*M.2 2230 スロット (M.2 WIFI)

5G機能

1 M.2 スロット (5G モジュールの移動支援), 1*3Pin 5G モジュールの電圧ジャンプキャップ.

音频

1*ラインアウト"1*MIC イン"1*F_Audio内蔵ピン; 1*JAMP内蔵パワーアンプピン

オーディオチップ

リアルテックのALC897 HDオーディオチップ

シリアルポート

6つのシリアルポート: 2*9Pinシリアルポートピン,1*40Pinシリアルポートピン,2*3Pinシリアルポート電圧ピン,2*3Pinシリアルポート通信ピン



6つのシリアルポートはすべてRS232モードをサポートしており,そのうちのCOM2はRS485およびRS422モードをサポートしており,COM3はRS485モードをサポートしている.

LPT

1 LPTプリンタインターフェース

USBインターフェース

IOインターフェース: 2xusb301*3Pin USB3.0 リアルウェイクピン

組み込みピン:USB2.0ピン4セット (USB2.0ポート8個拡張可能),1*3Pin FUSB1ライブウェークアップピン.

LVDS機能

1*LVDS 30Pin,2*3Pinスクリーン電圧ジャンプキャップ (3.3V/5V/12V),1*3Pinバックライト正と負ジャンプキャップ.



サポートコピー/拡張表示

LVDSバックライト機能

1*6PIN INVERTERインターフェース,1*3Pinスクリーンバックライト電圧ジャンプキャップ (5V/12V)

EDP 機能

2*EDP 30Pinピン,2*3Pinスクリーン電圧ジャンプキャップ (3.3V/5V/12V)



サポートコピー/拡張表示

EDPバックライト機能

1*3Pinスクリーンバックライト電圧ジャンプキャップ (5V/12V)

機能ピン

1*FPANELパネルピン,1*4PinCPUファン,1*3PinSYSファン

GPIO

8つの両方向 3.3V GPIO ピンをサポートする.

復元する鍵

1 ボタンリセットボタンをサポートする

電源入力

1*DCソケット,1*4Pin ATX電源ソケット (DC12V電源入力)

製品サイズ

薄型Mini-ITXマザーボードの仕様 170 x 170 mm x 6L

作業温度

-10°C60歳°C

作業湿度要件

10%~90% コンデンサなし

保存温度

-25歳°C70歳°C

電力消費

待機電源消費: 14W 全負荷電源消費: 56W

ほか

1 JCMOS ボタン,1*3Pin JAT ジャンプキャップ,2*5Pin 診断カードインターフェース







製品選択

モデル

製品構成

AX641

2*LAN/2*USB3.0/8*USB2.0/1*HDMI/1*LVDS/2*EDP/6*COM/1*LPT/1*PS2/1*M.2 SSD/1*M.2 WIFI/

1*M.2 5G モジュール/1*GPIO
