BT40モデル メインスピンドル 高速精密 CNC H形鋼 ドリルマシン 5-30mm 穴径
BT40モデル メインスピンドル 高速精密 CNC H形鋼 ドリルマシン 5-30mm 穴径
BT40モデル メインスピンドル 高速精密 CNC H形鋼 ドリルマシン 5-30mm 穴径
BT40モデル メインスピンドル 高速精密 CNC H形鋼 ドリルマシン 5-30mm 穴径
仕様
型番 :
BHD700
原産地 :
中国
MOQ :
1 セット
支払の言葉 :
L / C、T / T
供給の能力 :
200 セット/年
受渡し時間 :
60 日間
包装の細部 :
木箱
関数 :
掘削
最大 サイズ 幅 × 高さ :
700×500mm
最小サイズ 幅 x 高さ :
100×100mm
ビーム長 :
2000～12200mm
主軸モデル :
BT2 医療
モーターパワー :
11kw
スピンドル速度 :
100~3000回転/分
穴の直径 :
φ5?? φ30 mm
記述

BT40モデル メインスピンドル 高速精密CNC H形鋼ドリルマシン 穴径5～30mm

適用業界:

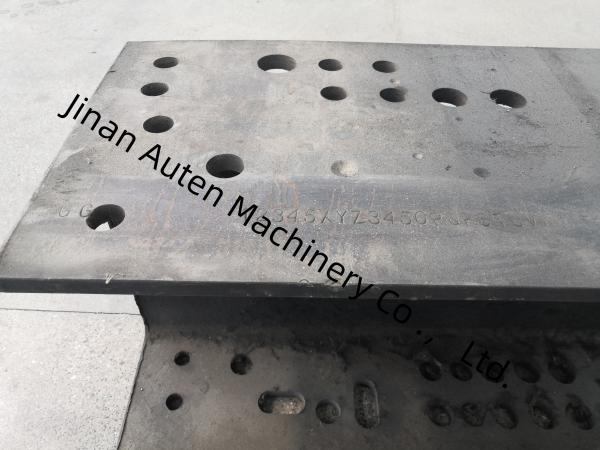

この工作機械は、主にH形鋼の穴あけに使用されます。工作機械は、ワークピースの穴あけに3つの高速精密ドリルスピンドルを使用します。高い加工精度と便利な操作性を特徴とし、鉄骨構造業界には不可欠な高効率設備であり、建設、橋梁、タワーマスト、グリッドなどで広く使用されています。

BT40モデル メインスピンドル 高速精密 CNC H形鋼 ドリルマシン 5-30mm 穴径

CNCドリルマシンの構成要素ライン:

ドリルマシンは、主に本体、CNC送りシステム、排出コンベア、冷却システム、油圧システム、空圧システム、潤滑システム、電気システム、および廃棄物処理車で構成されています。生産ラインは固定ベッド構造と可動ワーク構造を採用しています。この構造の3次元ドリルは、自動化された生産に便利です。

BT40モデル メインスピンドル 高速精密 CNC H形鋼 ドリルマシン 5-30mm 穴径

本体:

主にベース、ベッド、可動スライドテーブル、ヘッドストック、上部加圧装置、側面加圧装置、および列型工具マガジンで構成されています。

ベッドは優れた剛性と安定性を持ち、高速加工によって発生する負荷と振動に耐え、工作機械の精度を保証します。

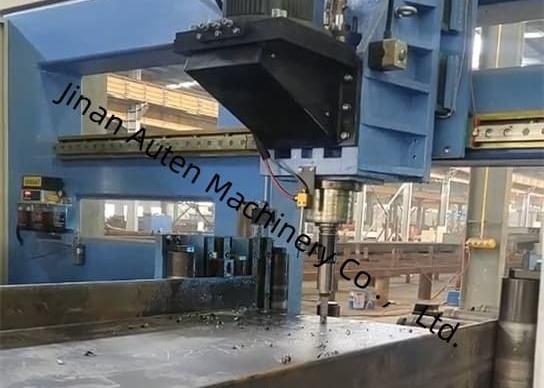

本体には合計3つのヘッドストックが取り付けられており、固定側、可動側、上部ユニットヘッドストックがあり、それぞれ水平方向と垂直方向に穴あけを行います。各ヘッドストックは独立して操作でき、同時に穴あけ操作を完了することもでき、生産効率を大幅に向上させます。各ヘッドストックにはBT40高速機械スピンドルのセットがあり、対応する列型工具マガジンは最大4つのドリル径（スピンドルに工具がない場合）を取り付けることができ、ワークピースを一度クランプすると4つの異なる穴径を自動的に処理できます。スピンドル送りはサーボモーターによって駆動され、プログラム制御を通じて高速前進、作業前進、高速後退を実現できます。スピンドルモーターはスピンドルサーボモーターによって駆動され、速度は無段階に調整され、速度範囲は広いです。

BT40モデル メインスピンドル 高速精密 CNC H形鋼 ドリルマシン 5-30mm 穴径

3つのヘッドストックユニットがベッドに吊り下げられており、各ヘッドストックユニットは2組のサーボモーターによって駆動され、ヘッドストックの水平および垂直移動を実現します。これはボールねじによって駆動され、精密リニアローリングガイドによってガイドされます。この装置は、穴あけプロセス中にワークピースを2つの方向に圧縮します。ワークピースの上には、水平サポートローラー上でワークピースを押し付ける油圧シリンダー駆動の加圧機構があり、側面からワークピースを押し付ける油圧シリンダー駆動の加圧機構があります。

仕様:

H形鋼パラメータ 最大サイズ 幅x高さ 700×500mm
最小サイズ 幅x高さ 100×100mm
梁の長さ 2000～12200mm
主軸 数量 3
モデル BT40
モーター出力 11 kW
スピンドル速度 100～3000 r/min
穴径 φ5～φ30 mm
CNC軸 X軸サーボモーター出力 約5 kW
水平穴あけ位置決め軸サーボモーター出力 約1.5 kW
垂直穴あけ位置決め軸サーボモーター出力 約3 kW
穴あけ送りサーボモーター 約2 kW
工具マガジン 数量 3
タイプ 列スタイル
工具マガジン容量 4 x 3
加工精度 穴間隔偏差 1メートル以内の2つの穴 ±0.5
許容偏差値は、穴間隔が1メートル追加されるごとに±0.2mm増加し、最大±2mmを超えない
端部マージン偏差 ±1.0 mm
機械サイズ 約33x5.5x3.3m
