480×480 スクウェアLCDスクリーン 50Pin 3.95' IPS TFTディスプレイ ST7701s
480×480 スクウェアLCDスクリーン 50Pin 3.95' IPS TFTディスプレイ ST7701s
480×480 スクウェアLCDスクリーン 50Pin 3.95' IPS TFTディスプレイ ST7701s
480×480 スクウェアLCDスクリーン 50Pin 3.95' IPS TFTディスプレイ ST7701s
仕様
モデル番号 :
CH400WV17B-CTBA
産地 :
シェンゼン,中国
最低注文量 :
100個
支払条件 :
T/T
供給能力 :
300Kpcs/month
配達時間 :
7〜15 営業日
パッケージの詳細 :
すべてのプロダクトはそれを安全保つ右の方法で詰まる。プロダクトの小さいサイズのために私達はより大きいサイズのために皿+カートンを、私達使用泡のスロット+カートン使用する。私達はまた顧客の要求に従ってパ
製品名 :
480*480 スクウェアLcdスクリーン
見る方向 :
80/80/80/80
CTP 動作電圧 :
2.8V-3.3V
覆い の 硬さ :
6 H
照明度 :
300 Cd/m2
環境保護に関する要求 :
ROHS
記述

480*480 スクウェアLcdスクリーン 50Pin 3.95 IPS TFTディスプレイ ST7701s



14インチタッチスクリーンモジュールの規格



モデル番号 CH400WV17B-CTBA
モジュールの種類 TFT+CTP
モジュールサイズ
86.0 ((W)×86.0(H)×3.55 (t) mm
TFT/CTPアクティブエリア
71.856 (W)×70.176 ((H) mm
レンズ 視野
68 ((W)×68 ((H) mm
ドライバーIC
ST7701S
バックライト
8個 白いLED
インターフェース
3行SPI + 24ビットRGB



23.95インチタッチスクリーンモジュールの説明



チェンハオはLCDディスプレイのサプライヤーで,グローバルディスプレイユーザー向けにOEM/ODMサービスを提供している.CH400WV17B-CTBAは,チェンハオが顧客向けにカスタマイズしたオールブラック効果タッチスクリーンディスプレイである.カラーアクティブマトリックス薄膜トランジスタ (TFT) 液晶ディスプレイ (LCD) で,交换装置として無形シリコンTFTを使用する主にオールブラックエフェクトガラスカバー,tft lcdパネル,ドライバIC,バックライトとfpcなどが含まれています.

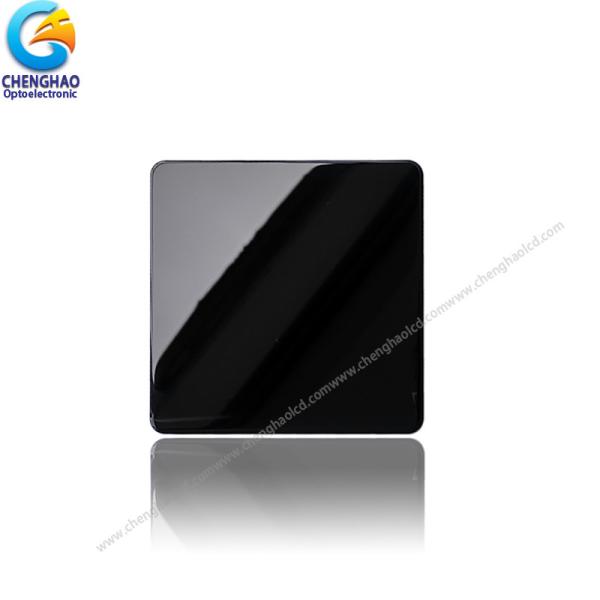

(1) ガラスのカバーはオールブラック効果です.画面がオフであっても,ディスプレイ表面は依然として純粋な黒で,タッチスクリーンモジュールの部品はガラスのカバーを通して見ることはできません.

480×480 スクウェアLCDスクリーン 50Pin 3.95' IPS TFTディスプレイ ST7701s

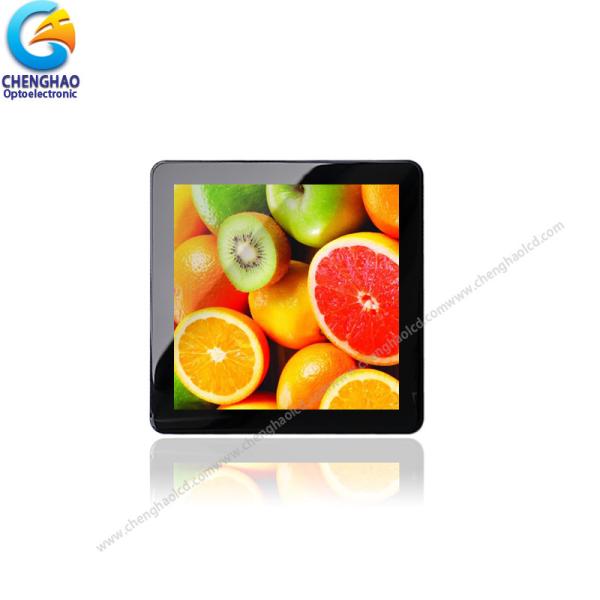

(2) Tft Lcd パネルは,3.95 (四角画面) の横切りに測定されたアクティブディスプレイエリアを 480 (RGB) x 480点解像度で備えています.

(3) ガラスに搭載されたST7701Sは,タッチスクリーンモジュールのドライバICとして使用され,FPCを通じて他のコンポーネントと相互接続されます.このタッチスクリーンモジュールは16Mの色を表示できます.

(4) バックライトには 16 つの平行白色LEDがあります.IF=40mAとVF=25.6VをBLに入力することで,ディスプレイは300 cd/m2のLuminanceを生成できます.

(5) FPCは,バックライトやFPC構造,インターフェース定義などの変更など,顧客の要求に応じてカスタマイズすることもできます.

RoHS準拠とハロゲンフリー



3. 4インチtftタッチスクリーンモジュールの図面



注記:
(1) ディスプレイタイプ: 3.95インチ TFT+CTP
(2) 視野: 80/80/80/80
(3) ディスプレイモード:IPS / トランスミシブ / 通常黒
(4) オペレーティングテンプ: -20~70 °C
(5) 保存温度: -30~80 °C
(6) アンマーカー 許容: ±0.20
(7) 保護: ROHS

480×480 スクウェアLCDスクリーン 50Pin 3.95' IPS TFTディスプレイ ST7701s





4.使用注意事項



ほら電気回路の電圧の制限範囲内でのLCDの駆動は,
LCDの寿命が短くなるからです
ほら直流による電気化学反応により,LCDの不適切な劣化が起こります.
直流駆動の使用は避けられる.
ほら低温で非常に遅くなる.
温度範囲で,より高い温度で LCDの色が暗くなる
しかし,これらの現象は,LCDの不具合や故障を意味するものではありません.
指定された動作温度で戻ってくる.
ほら動作中にディスプレイエリアが強く押されている場合,いくつかのフォントは異常表示されます
しかし,一回オフすると 元の状態に戻ります.
ほら端末にわずかな露が積もると 電気化学反応が起こります
ターミナル・オープン・サーキット
最大動作温度下での使用,Rhの50%以下が必要です.
