仕様
支払条件 :
T/T,ウェスタン・ユニオン,マネー・グラム
供給能力 :
月に100個
位置付け :
双視カメラの位置付け
機械のサイズ :
L 855mm*W 535mm*H 335mm
PCB区域 :
10mm*10mm~355mm*355mm
働く精密 :
±0.025mm
設置速度 :
2800cph (視線オン) 4000cph (視線オフ)
記述

29 フィッダー 2 頭 ビジョン カメラ CHMT36VA (外部PC制御)

デスクトップ SMT ピック・アンド・プレイス・マシン 小批量生産 プロトタイプ

SMD 表面マウント 英語版 110v 220V CE 通過


作業ビデオ:

イタリアからのCHMT36VA作業映像:
動画の視聴は,

CHMT36VA LEDの配置 - 制作ビデオ:
動画の動画はこちらから


記述:

CHMT36VAは,ビジョンベースのデスクトップピックと場所マシンです.それは,Windows 7システムとの外部PCを接続する必要があります.それは低コストの経済モデルで非常に信頼性があります.この小さなプラットフォームマシンには 先進的なビジョンシステムがあります密閉回路制御 29pcs素材スタック 高精度で操作が簡単なソフトウェアですプロトタイプメーカーには非常に適していますUSBポートを備えたコンピュータを用意するだけです. コンピュータは,USBポートを備えたコンピュータです.


購入するオンラインショップ最安値で直接:

CHMT36VA+振動フィッダー: https://www.charmhigh-smt.com/sale-460189-dhl-free-shipping-chmt36va-vibration-feeder-desktop-smt-pick-and-place-machine-vision-cameras-closed-loop-control-0402-5050-sop-qf.htm シャール・ハイ・スミット・コム/セール-460189-dhl-free-shipping-chmt36va-vibration-feeder-desktop-smt-pick-and-place-machine-vision-cameras-closed-loop-control-0402-5050-sop-qf.htm シャール・ハイ・スミット・コム/セール-460189-dhl-free-shipping-chmt36va-vibration-feeder-desktop-smt-pick-and-place-0402-505050-sop-qf.htm


メインパラメータ

モデル CHM-T36VA
PCB 面積 10mm*10mm - 355mm*355mm
X Y 軸 移動 420*460mm
Z軸移動範囲 15mm
配置頭 2pcs
給餌機

8mm=22個 12mm=4個 16mm=2個 24mm=1個

前側のICトレイ=14個,ユーザが定義したICトレイ
視力システム 二重カメラ (上下カメラ)
ドライブ 閉ループ制御ステップサーボ駆動システム,決してステップを失うことを確認してください
Z軸自帰検知 そう,ノズルの破損を防ぐ
引くピン自転返却 そうだ
物質検出方法の漏れ バキューム検出,視覚検出
設置速度 4000cph (視線オフ); 2800cph (視線オン)
マウント精度 ±0.025mm
構成要素 0402-5050,SOP,QFN, (テープ幅: 8MM,12MM,16MM,24MM)
機械の寸法 L 960mm * W 705mm * H 335mm
バキュームポンプ -92KPA (2台,内蔵,音が消えないタイプ)
外部の空気源 必要ない (機械内蔵 静かな真空ポンプ 2pcs)
外部PC はい (windows7に対応するソフトウェア)
電圧 220V (110V),50Hz
互換性のあるソフトウェア アルティウムデザイナー プロテール99SE パッドス キカド イーグル キャディント キャデンス オルカド キャデンス アレグロ プロテウス
総重量 70kg / 107*78*50cm / 0.41m3


応用産業:
電気産業 電気自動車 電気産業 電気産業 電気産業 電気産業 電気産業 電気産業 電気産業物事のインターネット (IoT) 産業と軍事産業など


CHMT36VA 振動補給装置を搭載している場合:


CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置

CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置

CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置

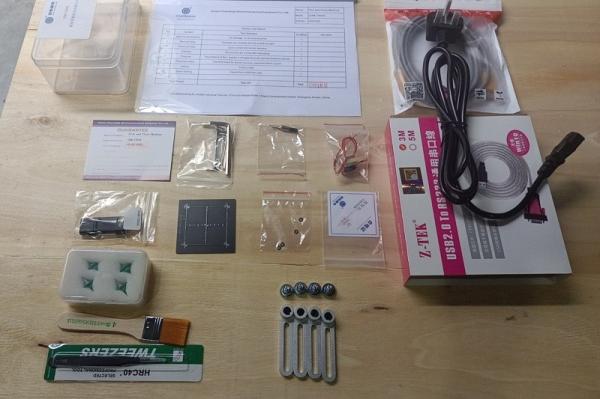

CHMT36VA用の標準アクセサリー:

1) SMT デスクトップ ピック アンド プレイス マシン CHMT36VA*1

2) ジュキノズル:合計4個 (503,504,505,506サイズ)
3) 8G USB フラッシュ 1
4) 電源コード: 1
5) 引引脚: 2
6) 引力ピン用のコイル:1
7) 油脂: 1
8) ヘクサンスキー: 6
9) ピンチ: 1
10) ブラシ: 1
11) 英語のユーザーマニュアル: 1

12) 振動フィッダー: 1


保証:

完全な機械は購入日から1年の保証期間があり,生涯サービス
工場価格の長期供給も可能です
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
販売後のサービス提供各機は出荷前に100%テストされます.
技術サポート:
キミ WhatsApp & Mob: 0086 135 106 75756
メール: kimi@charmhigh-tech.com
YouTubeでフォローしてください.https://www.youtube.com/@KimiLiuCharmhigh/videos に投稿された
