1. 高速PCI-E 16Xカードに対応

2. ワイヤー長200-250-300（カスタマイズ可能）

3. 高速フレキシブルケーブルは1U、2Uシャーシ用

4. 非常に柔らかくコンパクトな高品質フレキシブルケーブルを使用

5. 1U/2Uケースに任意の角度で簡単に設置可能

6. 防塵キャップと金メッキフィンガー保護カバー設計

7. 高周波と低減衰のための経験豊富な設計と耐久性のある素材

8. PCB-PCB-ケーブルはんだ接合部の引き裂きや短絡を防ぐために、PCB-スワドルとボルトとナットで固定

9. 高品質のアキシャルケーブルを使用した安定したPCIe Gen3 8Gbps以上

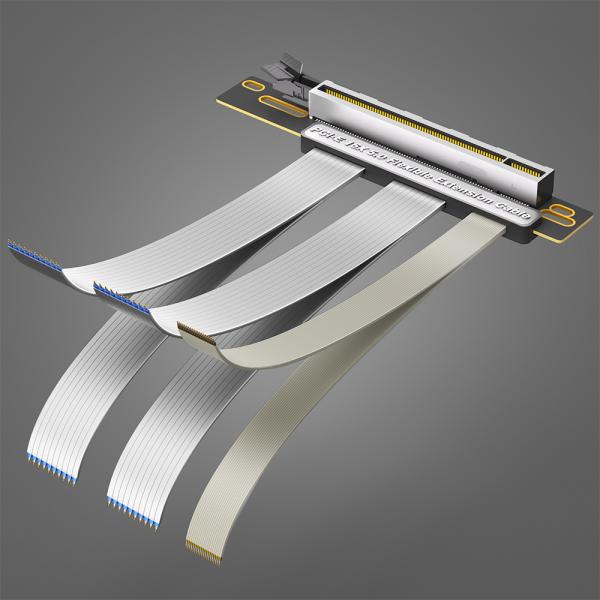

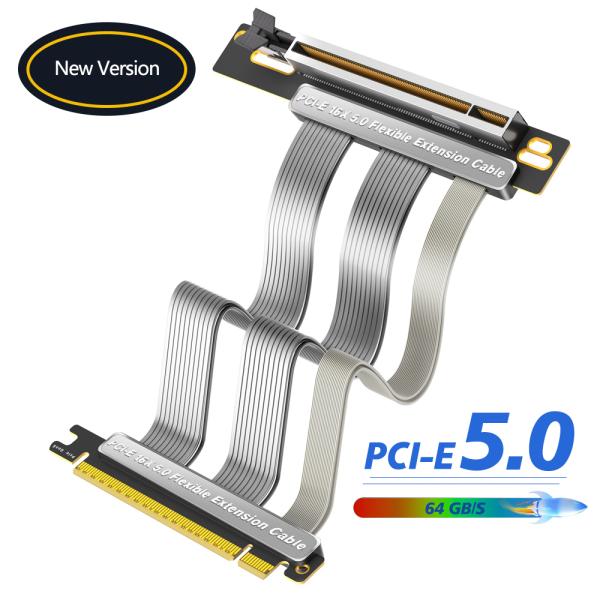

PCI-E 16X 5.0 to PCI-E 16X 5.0 延長ライン：高速伝送のための信頼性の高い拡張ソリューション

今日のコンピュータハードウェア技術の急速な発展の時代において、デバイス間の高速データ伝送の架け橋としてのPCI-E（Peripheral Component Interconnect Express）インターフェースの重要性は自明です。 PCI-E 5.0規格の登場は、データ伝送速度を新たな高みへと押し上げました。 PCI-E 16X 5.0 to PCI-E 16X 5.0延長ラインは、この技術的トレンドに準拠し、ユーザーに柔軟で高性能なデータ伝送拡張ソリューションを提供します。

PCI-E 5.0の技術的利点の分析

1.超高帯域幅：

PCI-E 5.0規格は、チャネルあたりの伝送速度を32 GT/s（Giga Transfers per Second）に向上させ、前世代のPCI-E 4.0の16 GT/sの2倍にしました。 16Xチャネルモードでは、PCI-E 5.0は理論上、最大128 GB/sの双方向データ伝送帯域幅を提供します。 この優れた帯域幅性能は、4K/8K高解像度ゲームグラフィックスのハイエンドグラフィックスカード伝送、複雑な3Dモデルデータを処理するプロフェッショナルグラフィックスワークステーション、大規模なデータ読み取りと書き込みを実行するデータセンターサーバーなど、非常に高い帯域幅を必要とするアプリケーションシナリオに容易に対応できます。 データが迅速かつスムーズに伝送されることを保証し、データ処理の待ち時間を大幅に短縮し、システム全体のパフォーマンスを大幅に向上させます。

2.優れた信号完全性：

このような高速伝送速度での信号の安定性と精度を確保するために、PCI-E 5.0は一連の高度な技術を導入しました。 その中で、前方誤り訂正（FEC）技術は、送信側でデータをエンコードし、受信側で伝送中に発生する可能性のあるエラーを検出して修正し、データ伝送の信頼性を効果的に向上させ、エラー率を低減します。 同時に、PCI-E 5.0は、信号伝送の電気的特性の観点から最適化されており、より細かい信号変調方法とより厳格な電気的パラメータ基準を採用して、信号が長距離伝送中も良好な完全性を維持し、信号減衰と干渉を低減し、安定したデータ伝送のための強固な基盤を築いています。

3.低遅延：

PCI-E 5.0は、帯域幅のブレークスルーを達成しただけでなく、遅延も大幅に改善しました。 プロトコルスタックとリンク層設計を最適化することにより、データ処理と伝送における追加のオーバーヘッドが削減され、送信者から受信者までの遅延時間が短縮されました。 eスポーツゲームでのリアルタイム応答や、産業オートメーション制御における正確なコマンド伝送など、高いリアルタイム性能を必要とするアプリケーションでは、低遅延機能により、システムがユーザー操作に迅速に対応できるようになり、よりスムーズで効率的なユーザーエクスペリエンスが提供されます。

4.優れた互換性：
​
PCI-E 5.0は優れた後方互換性を備えており、PCI-E 4.0やPCI-E 3.0などの古いバージョンのデバイスと連携できます。 これは、一部のデバイスをPCI-E 5.0規格にアップグレードする際に、既存のシステム内の他の古いバージョンのデバイスとの互換性の問題を心配する必要がなく、徐々にシステムのアップグレードと最適化を実現し、ユーザーの初期のハードウェア投資を保護し、PCI-E 5.0技術の市場での急速な普及と応用を促進できることを意味します。

PCI-E 5.0ケーブル技術の分析

1. 高仕様導体材料：

PCI-E 5.0延長線の導体は、純度99.999％の無酸素銅（OFC）でできており、抵抗率は0.0172 Ω· mm ²/mと低く、通常の銅線よりも約15％低く、信号伝送中の抵抗損失を削減します。 導体構造は、マルチストランドツイスト設計を採用しており、シングルストランド直径を0.08mmに正確に制御しています。 ツイストピッチと方向を最適化することにより、表皮効果が効果的に抑制され、高周波信号伝送中の減衰が低減されます。 16Xチャネルと32 GT/sのPCI-E 5.0伝送環境では、専門的な機器テストの後、導体構造は信号減衰を-3dB/10GHz以内に制御でき、PCI-SIGのPCI-E 5.0ワイヤに対する厳格な要件を満たしています。

2. 高性能絶縁層：

信号伝送の安定性を確保するために、ワイヤ絶縁層は**発泡ポリプロピレン（F-PP）**材料でできており、誘電率は1.3と低く、従来のPVC絶縁材料よりも約60％低く、信号伝送中の誘電損失を大幅に削減します。 絶縁層の厚さは0.15 ± 0.02mmに厳密に制御されています。 精密押出技術により、絶縁層は導体を均等に包み込み、安定したインピーダンス環境を形成します。 テスト後、ワイヤの特性インピーダンスは100 ± 5 Ωで安定しており、差動信号伝送に対するPCI-E 5.0規格の要件を満たし、信号反射とクロストークを効果的に回避し、128GB/sの帯域幅でのデータ伝送品質を保証します。

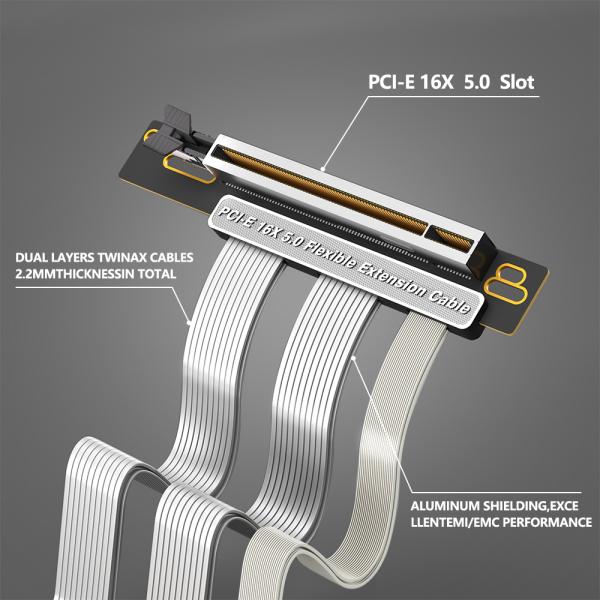

3. 多層複合シールド構造：

PCI-E 5.0の高周波信号が干渉を受けやすいことに対応して、ワイヤは3層複合シールド設計を採用しています：

アルミニウム箔シールド層： 0.01mm厚の高導電性アルミニウム箔でできており、絶縁層にしっかりと巻き付けられ、電磁干渉に対して95％以上のシールド効率を持ち、外部の低周波電磁ノイズを効果的にブロックします。 ​

錫メッキ銅織りメッシュ： 織り密度が≥ 90％の錫メッキ銅メッシュで、柔軟性と導電性に優れており、高周波電磁干渉に対応でき、1GHz周波数帯域で≥ 60dBのシールド効果があります。

アルミニウムマグネシウム合金箔シールド層： 最外層のアルミニウムマグネシウム合金箔は、シールド効果をさらに高め、ワイヤの摩耗や圧縮による内部構造の損傷を防ぐための物理的保護を提供します。 ​

3層のシールドが連携して、10GHz周波数帯域で≥ 80dBの全体的なシールド効率を維持し、複雑な電磁環境でのPCI-E 5.0信号の安定した伝送を保証します。

4.コネクタと端子技術：

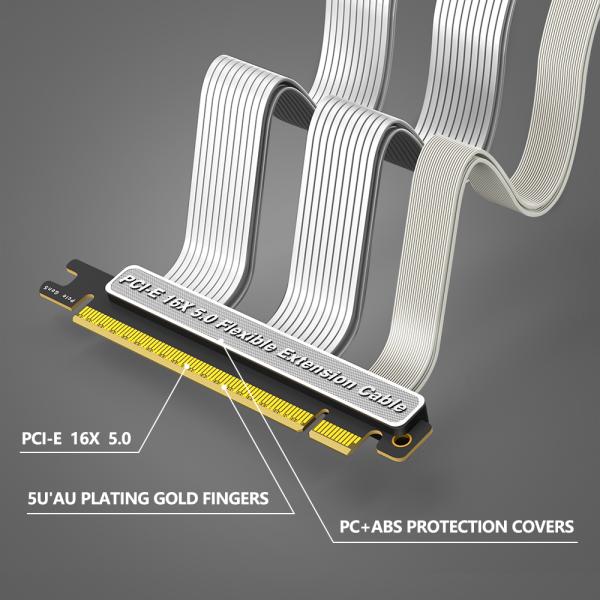

ワイヤの両端にあるPCI-Eコネクタは、高温耐性（260℃）と高絶縁性を備えた高強度LCP（液晶ポリマー）材料でできており、長時間の高速データ伝送下でのコネクタの安定性を確保します。 端子部分は金メッキ技術を採用しており、金層の厚さは3 μ mで、耐酸化性と電気的接触性能を効果的に向上させています。 接触抵抗は≤ 50m Ωであり、コネクタとワイヤ間の接続で信号の有意な損失がないことを保証します。 コネクタは、内部で差動ペア独立絶縁設計を採用しており、物理的絶縁と最適化された配線を通じてクロストーク抑制比を-35dB以上に向上させ、PCI-E 5.0高速信号伝送の厳格な要件を満たしています。

延長線製品の特性と技術的実装

1. 高速伝送性能の保証：

このPCI-E 16X 5.0 to PCI-E 16X 5.0延長線は、PCI-E 5.0規格に厳密に従って設計および製造されており、延長線でのデータ伝送性能が損なわれないことを保証します。 内部ワイヤは、抵抗が非常に低く、信号伝送中のエネルギー損失と信号減衰を効果的に低減できる高純度無酸素銅材料でできています。 同時に、ワイヤのレイアウトとシールド設計は慎重に最適化されており、金属箔シールド層と編組メッシュシールド層を含む多層シールド構造を使用しており、あらゆる方向からの外部電磁干渉に抵抗し、電磁ノイズがPCI-E信号の高速伝送に影響を与えるのを防ぎ、信号の純度と完全性を確保し、64GB/sの双方向帯域幅の安定した伝送を実現し、デバイス間の高速かつ効率的なデータ交換を保証します。

2. 精巧な製造技術：

製造プロセスに関しては、延長ケーブルは高度な機械溶接およびプレス技術を採用しており、インターフェースとワイヤ間の接続点を正確に溶接およびプレスします。 各接続点は厳格な品質管理を受け、安全で信頼性の高い接続を確保し、仮想はんだ付けや接触不良などの問題を回避し、不安定な接続によって引き起こされる信号の中断やデータ伝送エラーを効果的に削減します。 この精巧な技術は、延長コードの日常使用における安定性を保証するだけでなく、ある程度の物理的な引っ張りや振動にも耐えることができ、さまざまな複雑な使用環境に適しており、ユーザーに信頼性の高い接続保証を提供します。

3. 豊富な仕様の選択：

さまざまなシナリオでさまざまなユーザーの使用ニーズを満たすために、この延長ケーブルはさまざまな仕様を提供しています。 長さに関しては、5CMの超短モデルから100CMのロングモデルまで、さまざまなオプションがあります。 コンパクトな小型シャーシでは、5CMおよび10CMの短い延長ケーブルは、デバイス間の正確な接続を巧みに実現し、長いケーブルによるシャーシ内の乱雑な配線を回避し、放熱性と美観に影響を与えます。 大規模なサーバー室、プロフェッショナルワークステーション、または柔軟なケーブル配線が必要な環境では、50CMおよび100CMの長い延長コードは、デバイス間の長距離接続のニーズを容易に満たし、ユーザーに優れたケーブル配線の柔軟性を提供します。 インターフェース方向に関しては、90度エルボーと180度ストレートヘッドの2つのスタイルが利用可能です。 90度エルボーインターフェースは、スペースが限られており、接続方向を変更してワイヤの混雑や衝突を回避し、配線をより整然と整え、スペースを効果的に節約する必要があるシナリオに適しています。 180度ストレートヘッドインターフェースは、従来の接続要件に適しており、最も直接的な信号伝送パスを確保し、信号反射を低減し、信号伝送品質を最大化します。 さらに、この製品は、クラシックブラックとファッショナブルホワイトの2つの思慮深い外観カラーオプションも提供し、さまざまなデバイス環境に簡単に統合できるように、デバイスの外観カラーマッチングに対するさまざまなユーザーのパーソナライズされた要件を満たしています。 シンプルで控えめなスタイルを追求する場合でも、ファッションと美しさに焦点を当てる場合でも、ユーザーは自分に合ったスタイルを見つけることができます。

幅広い適用シナリオ

1. ハイエンドグラフィックスカードの拡張：

ゲームコンソールおよびプロフェッショナルグラフィックスワークステーションの分野では、ハイエンドグラフィックスカードは、データ伝送帯域幅と安定性に対して非常に高い要件を持っています。 PCI-E 16X 5.0 to PCI-E 16X 5.0延長ケーブルを使用することにより、グラフィックスカードをシャーシ内の通常の設置位置から、放熱に役立つ場所、または複数のグラフィックスカードの並列設置に柔軟なレイアウトを実現できる場所に拡張できます。 たとえば、分割型水冷冷却を使用する一部のハイエンドゲームコンソールでは、延長ケーブルを介してグラフィックスカードをシャーシ本体から取り外し、特別に設計されたグラフィックスカード冷却ブラケットに配置することで、グラフィックスカードの冷却効率を大幅に向上させ、グラフィックスカードの過熱によるパフォーマンスの低下を回避できます。 プロフェッショナルグラフィックスワークステーションでは、複数のハイエンドグラフィックスカードを並列計算およびグラフィックスレンダリングに使用する必要があるユーザーの場合、延長コードはグラフィックスカードの合理的なレイアウトを実現し、複数のグラフィックスカードの協調パフォーマンスを最大限に活用し、3Dモデリング、アニメーションレンダリング、映画およびテレビのポストプロダクションを加速し、作業効率を大幅に向上させるのに役立ちます。

2. データセンターサーバーのアップグレード：

大量のデータの保存、処理、および伝送の中核的な場所として、データセンターはサーバーのパフォーマンスとスケーラビリティに対して非常に厳しい要件を持っています。 PCI-E 5.0 to PCI-E 5.0延長ケーブルは、データセンターサーバーのアップグレードにおいて重要な役割を果たします。 一方では、サーバーマザーボードを高性能NVMe SSDストレージ拡張カードに接続するために使用して、PCI-E 5.0の超高帯域幅を最大限に活用し、高速なデータ読み取りと書き込みを実現し、サーバーのデータストレージと処理機能を強化し、クラウドコンピューティング、ビッグデータ分析、人工知能トレーニングなどのビジネスニーズの高いストレージパフォーマンス要件を満たすことができます。 他方では、高速ネットワーク通信を実現するために複数の高速ネットワークアダプターをサーバーにインストールする必要がある場合、延長コードは柔軟な接続方法を提供して、ネットワークアダプターがPCI-E 5.0高速モードで安定して動作できるようにし、データセンターの内部ネットワークの高速で安定した伝送を保証し、企業のコアビジネス運営に堅固な技術サポートを提供します。

3. 産業制御と自動化：

産業制御と自動化の分野では、デバイス間のデータ伝送には高い安定性とリアルタイム性能が必要です。 PCI-E 5.0 to PCI-E 5.0延長ケーブルは、産業用コンピューターをさまざまな高性能産業用I/Oデバイス（高速データ収集カード、モーションコントロールカードなど）に接続するために使用できます。 その低遅延と高帯域幅の特性により、産業制御命令の迅速な発行と、機器の動作データのリアルタイムフィードバックを保証し、産業生産プロセスの正確な制御を実現できます。 たとえば、自動生産ラインでは、産業用コンピューターとモーションコントロールカードを延長線で接続することにより、ロボットアームの動きを迅速かつ正確に制御し、製品の高精度な組み立てと処理を実現できます。 スマートファクトリーの監視システムでは、高速データ収集カードを延長コードを介して産業用コンピューターに接続することにより、生産ライン上のさまざまな機器のリアルタイムの動作データを収集し、中央制御システムに送信して分析および処理し、生産ラインの効率的かつ安定した動作を確保できます。
