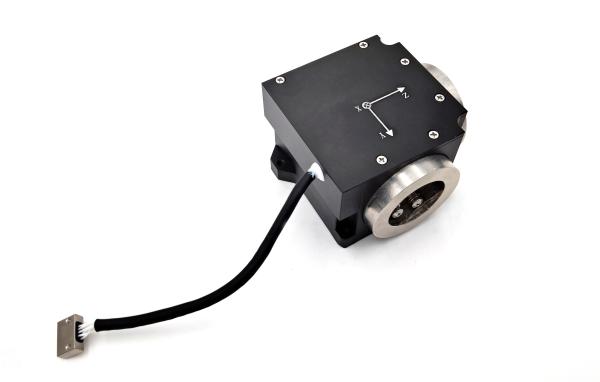

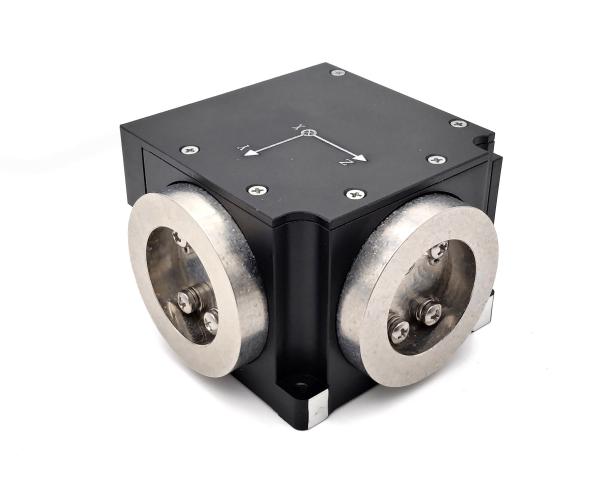

UGVナビゲーションのためのデジタル閉ループ3軸統合光ファイバージロ
UGVナビゲーションのためのデジタル閉ループ3軸統合光ファイバージロ
UGVナビゲーションのためのデジタル閉ループ3軸統合光ファイバージロ
UGVナビゲーションのためのデジタル閉ループ3軸統合光ファイバージロ
仕様
モデル番号 :
HG4930C
産地 :
中国
最低注文量 :
1
支払条件 :
L/C,T/T,ウェスタン・ユニオン
供給能力 :
500/月
配達時間 :
サンプルのための 1 週間
パッケージの詳細 :
sponge+box
測定範囲 :
±500°/s
ゼロバイアス安定性 :
0.3°/h
ゼロバイアス再現性 :
0.3°/h
スケール係数の非線形性 :
≤50ppm
帯域幅 :
≥200Hz
バイアス感度はゼロ :
≤0.07°/h/g
記述

製品説明


TG-40M光学サグナック効果に基づく慣性角速センサーで,製品の敏感軸に沿ったキャリアの角速度を測定するために使用されます.製品の角速度センサーユニットは光ファイバーリングです, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring信号のモジュレーションとデモジュレーションが実現されるように,閉ループフィードバックと制御の対象になります.,高精度な角速度信号検出の目的が達成される.光学的な角速度センサーユニットと信号検出ユニットで構成され,ジロ角増幅情報と内部温度情報を提供します.主に中高精度の慣性ナビゲーションシステム,位置付け・方向付けシステム,サーボ安定化システムなどに適しています.


構成
(a) 回路箱の部分には,エルビウムでドーピングされた繊維光源,信号検出および制御回路,繊維結合器および光電検出器が含まれます.
(b) センサーメーターヘッドの部分は,光ファイバーコイルとY波導体で構成される.
(C) gyroscope の対応する構造部品とシールドケース

外見と設置の寸法

(a) について総寸法
総寸法 (mm):71.5mm ± 0.1mm * 71.5mm ± 0.1mm * 45.0mm ± 0.1mm (計頭を含むL * W * H)


(b) について装置の寸法
装置の寸法 (mm):58.5mm ± 0.1mm * 53.0mm ± 0.1mm * 52.5mm ± 0.1mm * 44.5mm ± 0.1mm;穴の位置は4 * Φ3.5

体重

商品の総重量 370g±10g


テクニカルパラメータ



シリアル番号

試験項目

ユニット

技術要求事項

1

スタート- 上へ 時間

s

3

2

ゼロバイアス安定性 (10秒のスムーズ化)

(°) /h

≤0.3

3

バイアスゼロの繰り返し性

(°) /h

≤0.3

4

ランダムウォーキング係数

(o) /h1/2

≤0.01

5

スケールファクター-線形性

ppm

≤50

6

スケールファクタルの繰り返し性

ppm

≤50

7

動作温度

°C

-45~+70

8

保存温度

°C

-55~+80

9

動的範囲

(°) /s

±500

10

供給電圧

V

+5V

11

静止状態の電源消費量 (全温度)

W

≤8

輪郭図
